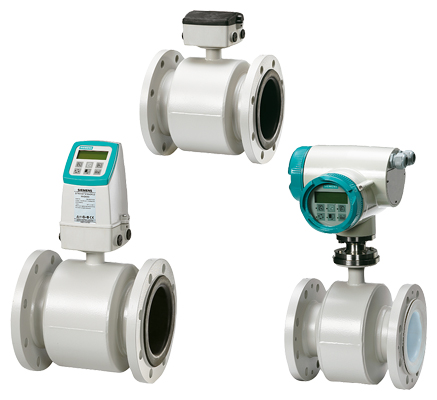

网站首页 ꄲ 流量测量 ꄲ 电磁流量计 ꄲ MAG 3100 和 MAG 3100 HT

产品详情

优势

多种的尺寸范围：DN 15 … DN 2000 (½" … 78")
用于所有应用的灵活设计不在标准行业特定传感器之列：MAG 1100、MAG 1100 F、MAG 3100 P 和 MAG 5100 W
多种的压力范围:PN 6 至 PN 100
ANSI Class 150/300/600, ASME B16.47 class 150，AS 2129/AS 4087、JIS K10 和 K20。高于 690 bar 时根据需要提供
多种电极和内衬材料可供选择，适用于条件恶劣的过程介质
全焊接结构增强了仪表的耐磨性，适用于条件苛刻的应用环境。
SENSORPROM 单元自动更新设置参数，易于调试
专利的 SITRANS F M 内置校验仪，可以使用 SENSORPROM 签名进行操作。

应用

SITRANS F M 电磁流量传感器主要应用于以下的领域：

过程工业
化学工业
钢铁工业
采矿
民用
发电和配电
石油和天然气/HPI
水和废水

设计

可实现紧凑或分体安装
简便的“即插即用”型，应用灵活
ATEX 和 FM/CSA 型
高温传感器，应用温度最高可达 180 °C (356 °F)
满足 EEC 标准：PED，EN 1092-1 法兰的 2014/68/EU 压力指标
内置长度符合 ISO 13359；该标准涉及高达 DN 400 的规格。
现场升级到标准传感器的 IP68/NEMA 6P。

操作模式

流量测量原理基于法拉第电磁感应定律，传感器将流量信号转换成正比于流体流速的电压信号。

集成

完整的流量计由流量传感器和相关 MAG 5000，6000或6000 I变送器组成。

灵活的通讯理念USM II简化了众多不同总线系统的集成和升级。这些总线系统包括：HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP 以及 PA, Modbus RTU/RS 485。

压力/温度曲线；材料 AISI 316L/1.4404 AS 2129，E 级

压力/温度曲线 - JIS 2200

压力/温度曲线符合 EN (DIN) 法兰标准，材质 A 105 碳钢

压力/温度曲线符合 EN (DIN) 法兰标准，材质 AISI 304

压力/温度曲线符合 EN (DIN) 法兰标准，材质 AISI 316

压力/温度曲线符合 ANSI B16.5 法兰标准

注意：压力-温度曲线只用来辅助系统选型。不对信息的状确性负责。关于准确数据，请参见 PED 需求。

技术规范

版本	MAG 3100	MAG 3100 HT (高温型)
产品特性	灵活的产品型号	灵活的产品型号
公称规格	DN 15 … DN 2000 (½" … 78")	DN 15 … DN 300 (½" … 12")
测量原理	电磁感应	电磁感应
励磁频率（电源：50 Hz/60 Hz)	DN 15 … 65 (½" … 2½"):12.5 Hz/15 Hz	DN 15 … 65 (½" … 2½"):12.5 Hz/15 Hz
	DN 80 … 150 (3" … 6"):6.25 Hz/7.5 Hz	DN 80 … 150 (3" … 6"):6.25 Hz/7.5 Hz
	DN 200 … 1200 (8" … 48"):3.125 Hz/3.75 Hz	DN 200 … 300 (8" … 12"):3.125 Hz/3.75 Hz
	DN 1400 … 2000 (54" … 78"):1.5625 Hz/1.875 Hz
过程连接
法兰	EN 1092 -1，凸面¹⁾（EN 1092-1, DIN 2501 & BS 4504 具有同样的匹配规格）	EN 1092-1，凸面（EN 1092-1, DIN 2501 & BS 4504 具有同样的匹配规格）
	DN 65 … 2000 (2½" … 78"):PN 6 (87 psi)	DN 15 … 300 (½" … 12"):PN 40 (580 psi)
	DN 200 … 2000 (8" … 78"):PN 10 (145 psi)	DN 65 … 300 (2½" … 12"):PN 16 (232 psi)
	DN 65 … 2000 (2½" … 78"):PN 16 (232 psi)	DN 200 … 300 (8" … 12"):PN 10 (145 psi)
	DN 200 … 600 (8" … 24"):PN 25 (362 psi)	DN 200 … 300 (8" … 12"):PN 25 (362 psi)
	DN 15 … 600 (½" … 24”):PN 40 (580 psi)
	DN 50 … 300 (2" … 12"):PN 63 (913 psi)
	DN 25 … 300 (1" … 12"):PN 100 (1450 psi)
	ANSI B16.5 (~BS 1560)，凸面：	ANSI B16.5 (~BS 1560)，凸面：
	½" … 24":等级 150 (20 bar (290 psi))	½" … 12":等级 150 (20 bar (290 psi))
	½" … 24":Class 300 (50 bar (725 psi))	½" … 12":Class 300 (50 bar (725 psi))
	AWWA C-207，28" ~ 78"，平面：Class D (10 bar)
	AS 2129, 凸面 ½" … 48":表 E	AS 2129, 凸面 ½" … 12":表 E
	AS 4087，凸面：
	PN 16 (DN 50 … 1200, 16 bar (232 psi))
	PN 21 (DN 50 … 600, 21 bar (304 psi))
	PN 35 (DN 50 … 600, 35 bar (508 psi))
	JIS B 2220：2004
	K10 (1" … 24")
	K20 (1" … 24")
	其它法兰和压力可询价定制	其它法兰和压力可询价定制
额定工作条件
环境温度 (环境也依赖于线性特征)
标准传感器	-40 … +100 °C (-40 … +212 °F)	-40 … +100 °C (-40 … +212 °F)
防爆传感器	-20 … +60 °C (-4 … +140 °F)	对于介质温度最高达 150 °C (302 °F): -20 … +60 °C (-4 … +140 °F)
防爆传感器	-20 … +60 °C (-4 … +140 °F)	介质温度 150 … 180 °C (302 … 356 °F): -20 … +50 °C (-4 … +122 °F)
紧凑型变送器
MAG 5000/6000	-20 … +60 °C (-4 … +140 °F)	-20 … +60 °C (-4 … +140 °F)
MAG 6000 I	-20 … +60 °C (-4 … +140 °F)	-20 … +60 °C (-4 … +140 °F)
MAG 6000 I Ex	-20 … +60 °C (-4 … +140 °F)	-20 … +60 °C (-4 … +140 °F)
工作压力 [abs.bar] (最大工作压力随工作温度的升高和选用不锈钢法兰而降低)	软橡胶 0.01 … 100 bar (0.15 … 1450 psi)
	EPDM 0.01 … 40 bar (0.15 … 580 psi)
	防锈橡胶 0.01 … 40 bar (0.15 ... 580 psi)
	硬橡胶 0.01 … 100 bar (0.15 … 1450 psi)
	PTFE	PTFE 特氟隆
	DN ≤ 300 (≤ 12"):0.3 … 50 bar (4 … 725 psi)	DN 15 … 300 (½" … 12"):0.3/0.6 … 50 bar (4/8 … 725 psi) (180 °C (356 °F). 工厂安装的 E 型不锈钢接地环和不锈钢接线盒。必须是分体型。
	350 ≤ DN ≤ 600 (14"≤ DN ≤ 24"):0.3 … 40 bar (4 … 580 psi)
	PFA	PFA
	DN 15 … 150 (½" … 6"):真空 0.02 … 50 bar (0.29 … 725 psi)	DN 15 … 150 (½" … 6"):真空 0.02 … 50 bar (0.29 … 725 psi)
外壳压力等级	IP67 符合 EN 60529/NEMA 6P/10 标准 (1 mH₂O，30 min)	IP67 符合 EN 60529/NEMA 4X/6 标准 (1 mH₂O，30 min)
	选项：IP68（符合 EN 60529/NEMA 6P），10 mH₂O 连续。	选项：IP68（符合 EN 60529/NEMA 6P），10 mH₂O 连续。
3 m/s 时压损	同直管
压力测试	1.5 倍额定压力
机械负载（振动）	18 – 1000 Hz 随机，x、y、z 各个方向，2 小时，符合 EN 60068-2-36	18 – 1000 Hz 随机，x、y、z 各个方向，2 小时，符合 EN 60068-2-36
	传感器:3.17 g RMS	传感器:3.17 g RMS
	传感器加一体型 MAG 5000/6000 变送器:3.17 g RMS	传感器加一体型 MAG 5000/6000 变送器:3.17 g RMS
	传感器加一体型 MAG 6000 I/6000 I Ex 变送器:1.14 g RMS	传感器加一体型 MAG 6000 I/6000 I Ex 变送器:1.14 g RMS
介质温度	软橡皮 0 … +70 °C (32 … 158 °F)	PTFE -20 … +130 °C (-4 … +266 °F)
	EPDM -10 … +70 °C (14 … 158 °F)	PTFE -20 … +180 °C (-4 … +356 °F) 工厂安装的 E 型不锈钢接地环和不锈钢接线盒。必须是分体型。
	Linatex（橡胶）-40 … +70 ºC (-40 … +158 °F)（温度低于 -20 ºC (-4 °F) 时，必须使用 AISI 304 或 316 法兰）	PFA -20 … +150 °C (-4 … +300 °F)
	硬橡胶 0 … 95 °C (32 … 203 °F)
	PTFE -20 … +100 °C (-4 … +212 °F)
	PFA -20 … +100 °C (-4 … +212 °F)
EMC	2014/30/EU	2014/30/EU
设计
重量	参见外形尺寸图
法兰和外壳材料	碳钢 ASTM A 105，带有抗腐蚀涂层（腐蚀性类别 C4，根据 ISO 12944-2）	碳钢 ASTM A 105，带有抗腐蚀涂层（腐蚀性类别 C4，根据 ISO 12944-2）
	或	或
	不锈钢 AISI 304/1.4301 法兰和碳钢外壳，带有抗腐蚀涂层（腐蚀类别 C4，根据 ISO 12944‑2）	不锈钢 AISI 304/1.4301 法兰和碳钢外壳，带有抗腐蚀涂层（腐蚀类别 C4，根据 ISO 12944‑2）
	或	或
	不锈钢 AISI 316L/1.4404 法兰和外壳，抛光	不锈钢 AISI 316L/1.4404 法兰和外壳，抛光
电极材质	不锈钢 AISI 316Ti/1.4571	不锈钢 AISI 316Ti/1.4571
	哈氏合金 C276/2.4819 (PFA:哈氏合金 C22/2.4602)	哈氏合金 C276/2.4819 (PFA:哈氏合金 C22/2.4602)
	铂/铱	铂/铱
	钛	钛
	钽	钽
接地电极材质	软橡胶、EPDM、Linatex、Ebonite：可提供材料为不锈钢 AISI 316Ti/1.4571 或哈氏合金的接地电极
	PTFE:无接地电极	PTFE:无接地电极
	PFA:可从哈氏合金、钽或铂中选择	PFA:可从哈氏合金、钽或铂中选择
接线盒（分体型）	标准玻璃纤维强化聚酰胺	标准玻璃纤维强化聚酰胺(高达 150 °C (302 °F))
	可选不锈钢 AISI 316/1.4436	不锈钢 AISI 316/1.4436，
	防爆不锈钢 AISI 316/1.4436	防爆不锈钢 AISI 316/1.4436
电缆进线口	分体式安装 2 x M20 或 2 x ½" NPT	分体式安装 2 x M20 或 2 x ½" NPT
	一体式安装
	MAG 5000/MAG 6000:4 x M20 或 4 x ½″NPT
	MAG 6000 I:2 x M25 或 2 x ½" NPT（用于电源/输出）
	MAG 6000 I Ex:2 x M25 或 2 x ½" NPT（用于电源/输出）
认证和批准
校准
标准加工校准	零点，2 x 25 % 和 2 x 90 %（默认）	零点，2 x 25 % 和 2 x 90 %
特殊校准	5 点校准：出厂 Q_max 的 20%, 40%, 60%, 80%, 100% 10 点校准：在出厂 Q_max 的 20%, 40%, 60%, 80%, 100% 时上升或下降配对法校准：默认、5 点或 10 点
危险区域²⁾
防爆传感器配有或远程版本 MAG 6000 I Ex 的一体式变送器	ATEX, FM, CSA, IECEx, EAC Ex, NEPSI 区域 1 Ex d e ia IIC T6 Gb⁴⁾ 区域 1 Ex d e ia IIC T6 Gb⁵⁾ ATEX, FM, CSA, IECEx 区域 21 Ex tD A21 IP67 FM XP IS I 类，1 区，A，B，C，D 组⁶⁾ DIP II+III 类，1 区，E，F，G 组；⁶⁾	ATEX, FM, CSA, IECEx, EAC Ex, NEPSI 区域 1 Ex d e ia IIC T6 Gb⁴⁾ 区域 1 Ex d e ia IIC T6 Gb⁵⁾ ATEX, FM, CSA, IECEx 区域 21 Ex tD A21 IP67 FM XP IS I 类，1 区，A，B，C，D 组⁶⁾ DIP II+III 类，1 区，E，F，G 组；⁶⁾
标准传感器带/不带 MAG 5000/6000/6000 I	FM NI I 类，2 区，A，B，C，D 组 NI I 类，2 区，IIC 组	FM NI I 类，2 区，A，B，C，D 组 NI I 类，2 区，IIC 组
饮用水	EPDM 内衬： WRAS (WRc, BS690 冷水, GB) NSF/ANSI 标准 617)（冷水，US） ACS 认证 (F) DVGW W270 (D) Belgaqua (B) MCERTS (GB)（带 AISI 316 或哈氏合金电极的 EPDM 或 PTFE 内衬）
压力设备	符合 PED 标准：全部 EN1092-1 法兰 2014/68/EU³⁾ CRN	符合 PED 标准：全部 EN1092-1 法兰 2014/68/EU³⁾ CRN
其他	EAC（俄罗斯、白俄罗斯、哈萨克斯坦） KCC（韩国） CMC/CPA （中国）	EAC（俄罗斯、白俄罗斯、哈萨克斯坦） KCC（韩国）

变送器技术规格，请参见“变送器”相关页码

¹⁾ PN 6-40:DN ≤ 600，型号 01 (SORF)；DN > 600，型号 11 (WNRF)；PN 63-100：型号 11 (WNRF)

²⁾ 不适用带 300 μm 涂层的传感器。

³⁾ 对于规格大于 600 mm (24") 的 PN 16 流量计，提供 PED 认证需要额外付费。基本单元只提供 LVD（低电压指令）认证和 EMC 认证。压力设备指令不包括在欧盟和欧洲自由贸易联盟成员国以外的国家或地区销售的所有产品以及销往某些市场板块的产品。其中包括

a) 用于供水、配水及排水网络中的量表。

b) 从海上到陆上用于任何流体输送管道中的量表。

c) 用于石油或天然气提取（包括圣诞树和岐管设备）的量表。

d) 安装在船舶或移动海上平台中的任何量表。有关 PED 标准和相关要求的详细信息，请参见第 9/6 页。

⁴⁾ 在传感器尺寸 DN 15 ... DN 300 (½" ... 12") 的远程版本中

⁵⁾ 在传感器尺寸 DN 350 ... DN 2000 (14" ... 48") 的远程版本中

⁶⁾ 在传感器尺寸 DN 15 ... DN 300 (½" ... 12") 的紧凑版本中

⁷⁾ 必须与仪表一起订购。不能随后订购证书。

尺寸图

MAG 3100 和 MAG 3100 HT 传感器，带一体式或分体式变送器

尺寸单位：[mm]

公制

DN	A¹⁾	A₁	A₂	B	D₁	L²⁾³⁾
						EN 1092-1-201						ANSI 16.5
						PN 6, 10	PN 16/PN 16 非 PED	PN 25	PN 40	PN 63	PN 100	等级 150	Class 300
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
15	187	341	338	59	104	-	-	-	200	-	-	200	200
25	187	341	338	59	104	-	-	-	200	-	260	200	200
40	197	351	348	82	124	-	-	-	200	-	280	200	200
50	205	359	356	72	139	-	-	-	200	276	300	200	200
65	212	366	363	72	154	200	200/-	-	200	320	350	200	272
80	222	376	373	72	174	200	200/-	-	272⁴⁾	323	340	272⁴⁾	272⁴⁾
100	242	396	393	85	214	250	250/-	-	250	380	400	250	310
125	255	409	406	85	239	250	250/-	-	250	420	450	250	335
150	276	430	427	85	282	300	300/-	-	300	415	450	300	300
200	304	458	455	137	338	350	350/-	350	350	480	530	350	350
250	332	486	483	157	393	450	450/-	450	450	550	620	450	450
300	357	511	508	157	444	500	500/-	500	500	600	680	500	500
350	362	516	513	270	451	550	550/-	550	550	-	-	550	550
400	387	541	538	270	502	600	600/-	600	600	-	-	600	600
450	418	572	569	310	563	600	600/-	600	600	-	-	600	640
500	443	597	594	350	614	600	600/-	625	680	-	-	600	730
600	494	648	645	320	715	600	600/-	750	800	-	-	600	860
700	544	698	695	450	816	700	875/700	800	-	-	-	800	-
750	571	725	722	556	869	-	-/-	-	-	-	-	950	-
800	606	760	757	560	927	800	1000/800	900	-	-	-	900	-
900	653	807	804	630	1032	900	1125/900	1000	-	-	-	1100	-
1000	704	858	855	670	1136	1000	1250/1000	1100	-	-	-	1100	-
1050	704	858	855	670	1136	-	-/-	-	-	-	-	-	-
1100	755	904	901	770	1238	-	-/-	-	-	-	-	-	-
1200	810	964	961	792	1348	1200	1500/1200	1300	-	-	-	1400	-
1400	925	1079	1076	1000	1574	1400	-/1400	-	-	-	-	-	-
1500	972	1126	1123	1020	1672	1500	-/1500	-	-	-	-	-	-
1600	1025	1179	1176	1130	1774	1600	-/1600	-	-	-	-	-	-
1800	1123	1277	1274	1250	1974	1800	-/1800	-	-	-	-	-	-
2000	1223	1377	1374	1375	2174	2000	-/2000	-	-	-	-	-	-

¹⁾ 当使用不锈钢接线盒时，长度缩短 14.5 mm（防爆、耐高温版）

²⁾ 使用接地环时，法兰厚度及垫圈厚度要加到嵌入长度上。

³⁾ 固定长度的公差 (PN 6、PN 10、PN 16、PN 25 和 PN 40)：
DN 15 至 DN 200：+0/-3 mm
DN 250 至 DN 400：+0/-5 mm
DN 450 至 DN 600：+5/-5 mm
DN 700 至 DN 2000：+10/-10 mm

固定长度的公差（PN 63 和 PN 100）：
所有尺寸 +8/-8 mm

⁴⁾ 不符合标准 ISO 13359

DN	L¹⁾²⁾				T_C³⁾	T_E³⁾	T_F³⁾	重量 ⁴⁾
	AS 2129 E AS 4087 PN 16, 21, 35	AWWA C-207 Class D	JIS K10	JIS K20
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
15	200	-	200	200	-	6	2	4
25	200	-	200	200	1.2	6	2	5
40	200	-	200	240	1.2	6	2	8
50	200	-	200	240	1.2	6	2	9
65	200	-	200	272	1.2	6	2	11
80	200 ⁵⁾	-	200⁹⁾	272⁹⁾	1.2	6	2	12
100	250	-	250	310	1.2	6	2	16
125	250	-	250	335	1.2	6	2	19
150	300	-	300	300	1.2	6	2	27
200	350	-	350	350	1.2	8	2	40
250	450	-	450	450	1.2	8	2	60
300	500	-	500	500	1.6	8	2	80
350	550	-	550	550	1.6	8	-	110
400	600	-	600	600	1.6	10	-	125
450	600	-	600	640	1.6	10	-	175
500	600⁶⁾	-	600	680	1.6	10	-	200
600	600⁷⁾	-	600	800	1.6	10	-	287
700	700⁸⁾	700	-	-	2.0	-	-	330
750	750⁸⁾	750	-	-	2.0	-	-	360
800	800⁸⁾	800	-	-	2.0	-	-	450
900	900⁸⁾	900	-	-	2.0	-	-	530
1000	1000⁸⁾	1000	-	-	2.0	-	-	660
1050	-	1050	-	-	2.0	-	-	660
1100	-	1100	-	-	2.0	-	-	1140
1200	1200⁶⁾	1200	-	-	2.0	-	-	1180
1400	-	1400	-	-	2.0	-	-	1600
1500	-	1500	-	-	3.0	-	-	2460
1600	-	1600	-	-	3.0	-	-	2525
1800	-	1800	-	-	3.0	-	-	2930
2000	-	2000	-	-	3.0	-	-	3665

¹⁾ 使用接地环时，法兰厚度及垫圈厚度要加到嵌入长度上。

²⁾ 固定长度的公差（PN 6、PN 10、PN 16、PN 25 和 PN 40）：
DN 15 至 DN 200：+0/-3 mm，DN 250 至 DN 400：+0/-5 mm，DN 450 至 DN 600：+5/-5 mm，DN 700 至 DN 2000：+10/-10 mm
固定长度的公差（PN 63 和 PN 100）：所有规格 +8/-8 mm

³⁾ T_C = 保护环类型 C，T_E = 接地环类型 E（包括且已在工厂针对 180 癈 PTFE 衬层安装），T_F = 接地环，扁环

⁴⁾ 所指重量是在 PN 16 时，不加变送器的重量

⁵⁾ PN 35 DN 80 = 272 mm（不符合 ISO 13359）

⁶⁾ PN 35 DN 500 = 680 mm

⁷⁾ PN 35 DN 600 = 750 mm

⁸⁾ 非 AS 4087 PN 21 或 PN 35

⁹⁾ 不符合标准 ISO 13359

D= 法兰外径，见法兰表

MAG 3100 和 MAG 3100 HT 传感器，带一体式或分体式变送器

英制

DN	A¹⁾	A₁	A₂	B	D₁	L²⁾³⁾
						EN 1092-1-201						ANSI 16.5/ASME B16.47⁴⁾
						PN 6, 10	PN 16/PN 16 非 PED	PN 25	PN 40	PN 63	PN 100	等级 150	Class 300	等级 600
[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]
½	7.36	13.31	13.25	2.32	4.09	-	-	-	7.87	-	-	7.87	7.87	-
1	7.36	13.31	13.25	2.32	4.09	-	-	-	7.87	-	10.24	7.87	7.87	11.02
1½	7.76	13.70	13.64	3.23	4.88	-	-	-	7.87	-	11.02	7.87	7.87	12.60
2	8.07	14.01	13.95	2.83	5.47	-	-	-	7.87	10.87	11.81	7.87	7.87	12.99
2½	8.35	14.29	14.23	2.83	6.06	7.87	7.87/-	-	7.87	12.60	13.78	7.87	10.71	根据要求
3	8.74	14.69	14.63	2.83	6.85	7.87	7.87/-	-	10.71⁵⁾	12.72	13.39	10.71⁵⁾	10.71⁵⁾	13.78
4	9.53	15.47	15.41	3.35	8.43	9.84	9.84/-	-	9.84	14.96	-	9.84	12.20	18.11
5	10.04	15.98	15.92	3.35	9.41	9.84	9.84/-	-	9.84	16.54	-	9.84	13.10	18.90
6	10.87	16.81	16.75	5.39	11.10	11.81	11.81/-	-	11.81	16.34	-	11.81	11.81	19.68
8	11.97	17.91	17.85	5.39	13.31	13.78	13.78/-	13.78	13.78	18.90	-	13.78	13.78	23.62
10	13.07	19.02	18.96	6.18	15.47	17.72	17.72/-	17.72	17.72	-	-	17.72	17.72	23.62
12	14.05	20.00	19.94	6.18	17.48	19.69	19.69/-	19.69	19.69	-	-	19.69	19.69	27.56
14	14.25	20.20	20.14	10.63	17.76	21.65	21.65/-	21.65	21.65	-	-	21.65	21.65	-
16	15.24	21.18	21.12	10.63	19.76	23.62	23.62/-	23.62	23.62	-	-	23.62	23.62	-
18	16.45	22.40	22.34	12.20	22.16	23.62	23.62/-	23.62	23.62	-	-	23.62	23.62	-
20	17.44	23.39	23.33	13.78	24.17	23.62	23.62/-	24.61	26.77	-	-	23.62	28.70	-
24	19.45	25.39	25.33	12.59	28.15	23.62	23.62/-	29.53	31.50	-	-	23.62	33.80	-
28	21.42	27.36	27.30	17.72	32.13	27.56	34.45/27.56	31.50	-	-	-	31.50	-	-
30	22.48	28.43	28.37	21.89	34.21	-	-/-	-	-	-	-	37.41	-	-
32	23.86	29.80	29.74	22.05	36.50	31.50	39.37/31.50	35.44	-	-	-	35.44	-	-
36	25.71	31.65	31.59	24.80	40.63	35.43	44.29/35.43	39.38	-	-	-	43.32	-	-
40	27.72	33.85	33.79	26.38	44.72	39.37	49.21/39.37	43.32	-	-	-	43.32	-	-
42	27.72	33.85	33.79	26.38	44.72	-	-/-	-	-	-	-	-	-	-
44	29.72	35.67	35.61	30.31	48.74	-	-/-	-	-	-	-	-	-	-
48	31.89	37.83	37.77	31.18	53.07	47.24	59.06/47.24	51.19	-	-	-	55.12	-	-
54	36.42	42.36	42.30	39.37	61.97	55.12	-/55.12	-	-	-	-	-	-	-
60	38.27	44.21	44.15	40.15	65.83	59.06	59.06/59.06	-	-	-	-	-	-	-
66	40.35	46.30	46.24	44.49	69.84	62.99	-/62.99	-	-	-	-	-	-	-
72	44.21	50.16	50.10	49.21	77.72	70.87	-/70.87	-	-	-	-	-	-	-
78	48.15	54.09	54.03	54.13	85.59	78.74	-/78.74	-	-	-	-	-	-	-

¹⁾ 当使用不锈钢接线盒时，长度缩短 0.571 英尺（防爆、耐高温版）

²⁾ 使用接地环时，法兰厚度及垫圈厚度要加到嵌入长度上。

³⁾ 固定长度的公差（PN 6，PN 10，PN 16，PN 25 和 PN 40）：
½" 至 8"：+0/-0.12"，10" 至 DN 16" ：+0/-0.20"，18" 至 DN 24"：+0.20/-0.20"，28" 至 DN 78"：+0.39/-0.39"
固定长度的公差（PN 63 和 PN 100）：所有规格 +0.31"/-0.31"

⁴⁾ ANSI 16.5 用于 DN ≤ 24; ASME B16.47 用于 DN ≥ 28"

⁵⁾ 不符合标准 ISO 13359

规格	L¹⁾²⁾				T_C3³⁾	T_E³⁾	T_F³⁾	重量 ⁴⁾
	AS 2129 E AS 4087 PN 16, 21, 35	AWWA C-207 Class D	JIS K10	JIS K20
[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[lbs]
½	7.87	-	7.87	7.87	-	0.24	0.08	9
1	7.87	-	7.87	7.87	0.05	0.24	0.08	11
1½	7.87	-	7.87	9.44	0.05	0.24	0.08	17
2	7.87	-	7.87	9.44	0.05	0.24	0.08	20
2½	7.87	-	7.87	10.70	0.05	0.24	0.08	24
3	7.87⁵⁾	-	7.87⁸⁾	10.70⁹⁾	0.05	0.24	0.08	26
4	9.84	-	9.84	12.20	0.05	0.24	0.08	35
5	9.84	-	9.84	13.18	0.05	0.24	0.08	42
6	11.81	-	11.81	11.81	0.05	0.24	0.08	60
8	13.78	-	13.77	13.77	0.05	0.31	0.08	88
10	17.72	-	17.71	17.71	0.05	0.31	0.08	132
12	19.69	-	19.68	19.68	0.06	0.31	0.08	176
14	21.65	-	21.65	21.65	0.06	0.31	-	242
16	23.62	-	23.62	23.62	0.06	0.39	-	275
18	23.62	-	23.62	25.19	0.06	0.39	-	385
20	23.62⁶⁾	-	23.62	26.77	0.06	0.39	-	440
24	23.62⁷⁾	-	23.62	31.49	0.06	0.39	-	633
28	27.56⁸⁾	27.56	-	-	0.08	-	-	728
30	29.53⁸⁾	29.52	-	-	0.08	-	-	794
32	31.80⁷⁾	31.50	-	-	0.08	-	-	992
36	35.43⁸⁾	35.43	-	-	0.08	-	-	1168
40	39.37⁸⁾	39.37	-	-	0.08	-	-	1455
42	-	39.37	-	-	0.08	-	-	1455
44	-	43.31	-	-	0.08	-	-	2513
48	47.24⁸⁾	47.24	-	-	0.08	-	-	2601
54	-	55.12	-	-	0.12	-	-	3528
60	-	59.06	-	-	0.12	-	-	5423
66	-	63.00	-	-	0.12	-	-	5566
72	-	70.87	-	-	0.12	-	-	6460
78	-	78.74	-	-	0.12	-	-	8080

¹⁾ 使用接地环时，法兰厚度及垫圈厚度要加到嵌入长度上。

²⁾ 固定长度的公差（PN 6, PN 10, PN 16, PN 25 和 PN 40）：
½" 至 8"：+0/-0.12" 10" 至 16"：+0/-0.2" 18" 至 24"：+0.2"/-0.2" 28" 至 78"：+0.39"/-0.39"
固定长度的公差（PN 63 和 PN 100）：所有规格 +0.31"/-0.31"

³⁾ T_C = 保护环类型 C，T_E = 接地环类型 E（包括且已在工厂中针对 356 癋 PTFE 衬层安装），T_F = 接地环类型，扁环

⁴⁾ 不带变送器时适用于 ANSI 150 的重量。

⁵⁾ PN 35 DN 80 = 10.07 inch

⁶⁾ PN 35 DN 500 = 26.77 inch

⁷⁾ PN 35 DN 600 = 2.53 inch

⁸⁾ 非 AS 4087 PN 21 或 PN 35

⁹⁾ 不符合标准 ISO 13359

D= 法兰外径，见法兰表

来源:西门子网站公开信息

MAG 3100 和 MAG 3100 HT

SITRANS F M MAG 3100电磁流量传感器适用于几乎所有的流量测量领域。

MAG3100

넳 넲

넳 넲

大家也在看：

友情链接

服务范围

工业自动化产品专业代理，品质保证

技术领先，价格优势，报价迅速，产品全面

技术选型，产品报价，销售安装，工程售后，为您提供工业自动化一站式服务

扫一扫加工程师微信

Scan this QR code by WhatsApp to add me to quote

自动化专业销售

Tel. 19925440503(微信同号) WhatsApp: +86 18576429229

优势

应用

设计

操作模式

集成

压力/温度曲线；材料 AISI 316L/1.4404 AS 2129，E 级

压力/温度曲线 - JIS 2200

压力/温度曲线符合 EN (DIN) 法兰标准，材质 A 105 碳钢

压力/温度曲线符合 EN (DIN) 法兰标准，材质 AISI 304

压力/温度曲线符合 EN (DIN) 法兰标准，材质 AISI 316

压力/温度曲线符合 ANSI B16.5 法兰标准

技术规范

尺寸图

MAG 3100 和 MAG 3100 HT 传感器，带一体式或分体式变送器

MAG 3100 和 MAG 3100 HT 传感器，带一体式或分体式变送器

MAG 3100 和 MAG 3100 HT

5100 W 电磁流量计传感器

MAG 3100 P 电磁流量计传感器

MAGFLO MAG 1100 F 电磁流量计传感器

MAG 1100 和 MAG 1100 HT 电磁流量计

电磁流量计 5P2B

电磁流量计 5P1B

电磁流量计 5E1B

灌装电磁流量计 5BH

电磁流量计 5H5B
