CPS16E pH/ORP组合电极

CPS16E pH/ORP组合电极

PH/ORP组合电极

E+H CPS16E
可配置型号 3 个

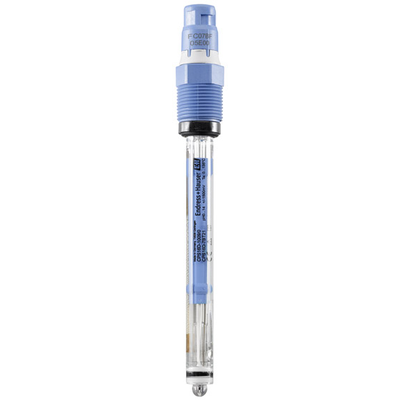

CPS16E 完全替代CPS16D。可以用一个电极同时测PH和ORP两个参数。
加入对比

ORP / Redox

测量原理 传感器 ORP / Redox
应用 长-term 监测和限制控制内 processes 带 stable 过程条件化工 processes
• 造纸和纸工业
• Waste incinerators 和气体 scrubbers
• 矿业
• 污水
Characteristic 组合的 pH 和 ORP 电极用于标准应用内过程技术和环境工程
Poison-耐参考带 ion trap
测量范围 ORP: –1 500 … 1 500 mV
应用:
• pH: 1 至 12
应用 B
• pH: 0 至 14
测量原理 Gel 紧凑型电极带 PTFE 环-junction 带 ion trap
Pt-盘作为附加 ORP element
rH 测量和控制的参考 impedance
设计 所有轴长度带温度传感器
Advanced gel 技术
材料 传感器轴: 玻璃至 suit 过程
pH 膜片玻璃: 类型 , B
金属铅: Ag/AgCl
Aperture: 环-shaped PFTE junction
ORP 测量 element: Platinum
O-环: FKM
过程联轴器: PPS fiber-玻璃加强
Nameplate: 陶瓷金属 oxide
尺寸 直径: 12 mm (0.47 英寸)
轴长度: 120, 225 和 360 mm
(4.72, 8.86, 14.17 和 16.73 英寸)
过程温度 应用 : –15 至 80 °C (5 至 176 °F)
应用 B: 0 至 135 °C (32 至 275 °F)
过程压力 0.8 至 17 bar (11.6 至 246,5 psi) 绝压
温度传感器 NTK 30k
Ex 认证 带 ATEX, IECEx, CSA C/美国, NEPSI, 日本 Ex 和 INMETRO 认证用于用途内危险区域区域 0, 区域 1 和区域 2
连接 电感, 数字连接表头带 Memosens 2.0 技术
Ingress 防护 IP68

pH

测量原理 Potentiometric
应用 长-term 监测和限制控制内 processes 带 stable 过程条件
• 化工 processes
• 造纸和纸工业
• Waste incinerators 和气体 scrubbers
• 矿业
• 污水
Characteristic 组合的 pH 和 ORP 电极用于标准应用内过程技术和环境工程
Poison-耐参考带 ion trap
测量范围 ORP: –1 500 至 1 500 mV
应用
• pH: 1 至 12
应用 B
• pH: 0 至 14
测量原理 Gel 紧凑型电极带 PTFE 环-junction 和带 ion trap
Pt-盘作为附加 ORP element
rH 测量和控制的参考 impedance
设计 所有轴长度带温度传感器
Advanced gel 技术
材料 传感器轴: 玻璃至 suit 过程
pH 膜片玻璃: 类型 , B
金属铅: Ag/AgCl
Aperture: 环-shaped PFTE junction
ORP 测量 element: Platinum
O-环: FKM
过程联轴器: PPS fiber-玻璃加强
Nameplate: 陶瓷金属 oxide
尺寸 直径: 12 mm (0.47 英寸)
轴长度: 120, 225 和 360 mm
(4.72, 8.86, 14.17 和 16.73 英寸)
过程温度 应用 : –15 至 80 °C (5 至 176 °F)
应用 B: 0 至 135 °C (32 至 275 °F)
过程压力 0.8 至 17 bar (11.6 至 246,5 psi) 绝压
温度传感器 NTC 30k
Ex 认证 带 ATEX, IECEx, CSA C/美国, NEPSI, 日本 Ex 和 INMETRO 认证用于用途内危险区域区域 0, 区域 1 和区域 2
连接 电感, 数字连接表头带 Memosens 2.0 技术
Ingress 防护 IP68

Memosens CPS16E能够同时进行pH和ORP测量,适应于稳定工况应用。电极内置pH和ORP测量部件,能够提供丰富过程信息,是严格过程控制的坚实基础。Memosens CPS16E采用Memosens 2.0数字技术,支持扩展数据存储,服务预维护和IIoT工业物联网。pH/ORP电极不受潮湿环境的影响,允许实验室标定,简化例行操作,实现更高过程完整性。

优势

  • Memosens 2.0支持扩展储存单元,保存标定参数和过程参数,能够更好地进行趋势识别,为未来实施预维护和改进IIoT工业物联网服务提供完美的基础。
  • 附加铂电极持续监测参比阻抗,是电极质量的可靠保障。
  • 同时测量pH、ORP和rH值(在rH模式中),能够提供丰富过程信息,是严格过程控制的坚实基础。
  • 坚固耐用,大面积环状PTFE隔膜,参比电极带离子捕捉阱,有效防止电极中毒。
  • 满足严苛工况应用:过程玻璃耐受强碱性介质腐蚀,在压力不超过17 bar (246 psi)的工况下稳定测量。
  • 更低使用成本:实验室标定和现场快速更换电极,实现最短生产中断时间。实验室再生电极,延长了传感器的使用寿命。
  • 采用非接触式数字信号传输方式,测量结果始终可靠,保证高过程安全性 。

应用领域

在稳定工况条件下进行长期过程监测或限值监测:

  • 化工行业
  • 纸浆和造纸行业
  • 发电厂(例如烟气净化)
  • 垃圾焚烧厂
  • 采矿行业
  • 污水行业

水处理:

  • 饮用水
  • 冷却水
  • 井水

通过ATEX、IECEx、CSA C/US、NEPSI、JPN、INMETRO认证,可以在防爆0区、1区和2区中使用。

附件/备件
产品配置
产品对比
技术资料
测量原理视频

请输入产品型号进行配置

请在下面的输入框里输入需要对比的产品型号,最多支持三个产品对比

型号 名称
CPS16E-AA7BTA2 pH/ORP组合电极
CPS16E-NA7ATA2 pH/ORP组合电极
CPS16E-NA7BTA2 pH/ORP组合电极
