技术参数
加入对比点位 / 液体
| 测量原理 | 振动液体 |
| 特性 / 应用 | Reliable 点位开关带加长管道用于最小和最大安全应用高达 SIL3. 双密封 / 第二系列的 defense 模块化外壳方案 |
| Specialities | Outstanding features: - 永久 LIVE 信号 monitors 功能安全 - failsafe 设计和 - 高 availability 的测量值 |
| 供电 / 通信 | 2-导线 4...20 mA |
| 环境温度 | -60°C...+70°C (-76°F...+160°F) |
| 过程温度 | -60°C...+280°C (-76°F...+540°F) |
| 过程压力 / 最大耐压 | 真空...100 bar (1450 psi) |
| 最小. 密度的介质 | 密度从 0.4 g/cm3 (0.4 SGU) |
| 主要接液部件 | 316L 合金 C |
| 过程连接 | 法兰: DN25...DN100, ASME 1"...4", JIS 10K...20K 螺纹: G3/4, G1, R3/4, R1, MNPT3/4, MNPT1 |
| 传感器长度 | 加长管道高达 3 m (9.8 ft) |
| 通信 | 2-导线 4...20 mA |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, NEPSI, EAC |
| 安全认证 | Overfill 防护 WHG 泄漏检测 SIL3 |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 ASME B31.3 AD2000 |
| 船舶认证 | GL/ ABS/ LR/ BV/ DNV |
| 选项 | PWIS 无压力气密 feed 通过 Weather 防护 |
| 组件 | Nivotester FTL825, 变送器 |

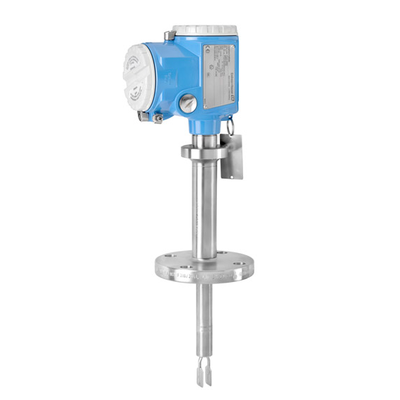

Liquiphant FTL81音叉限位检测开关可用于爆炸危险区域，取得各类国际认证，兼具故障安全、溢出保护功能，功能安全等级达到SIL3。测量值可靠，测量不受以下因素影响：介质特性变化、流量、湍流、气泡、泡沫、振动或黏附影响。
优势可用于功能安全等级要求SIL2/SIL3的安全系统中，符合 IEC 61508Ed.2.0/ IEC 61511-1/ISA 84-1/DIN EN ISO 13849的安全标准
验证测试：验证测试有效间隔12年，一键测试整个回路设备
永久自我监测/内部冗余
4-20 mA接口(符合NAMUR NE 06/NE 43)：通过双通道开关装置 (安全用触点)输出和锁定功能(Nivotester FailSafe FTL825)轻松集成，或者直接和安全PLC集成
无需校准：快捷、经济的设备开启模式
无机械活动件、无需维护，无磨损，使用寿命长
可监测音叉是否出现受损、腐蚀、粘附和机械阻塞
应用领域液体限位检测开关，功能安全性可达 SIL3.
| 备件订货号 | 名称 |
|---|---|
| 71036514 | 诊断插件 |
| 71040497 | 遮阳罩 |
| 71067434 | 更改铭牌 |
| 71075662 | 密封垫圈 |
| 71078875 | 石墨垫圈 |
| 71086100 | O型圈 |
| 71086102 | O型圈 |
| 71093129 | 焊座 |
| 71114754 | 盖 |
| 71114756 | 密封组件 |
| 71118691 | 滑动套筒100bar G1，AlloyC22，3.1开关动作点可调整。最大100 |
| 71118693 | 滑动套筒100barG1-1/2，AlloyC22，3.1开关动作点可调整。最大 |
| 71118694 | 滑动套筒100bar NPT1，AlloyC22，3.1开关动作点可调整。最大1 |
| 71118695 | 滑动套筒100barNPT1-1/2，AlloyC22，3.1开关动作点可调整。 |
| 71127760 | 遮阳罩 |
| 71140668 | O型圈 |
| 71140670 | O型圈 |
| 71184994 | 电子插件 |
| 71184997 | 电子插件 |
| 71185025 | 盖 |
| 71185027 | 密封圈 |
| 71185029 | 缆塞 |
| 71194282 | 电子插件 |
| 71258358 | 焊座 G1, d=53, 316L |
| 71675402 | O型圈 |
| 71675408 | Profile gasket 29x36x3,7 FKM, 5 pcs |
| 71675410 | 焊接式接头的焊接保护堵头；G1；黄铜材质 |
| 71675411 | Welding dummy for weld-in ad. RD52,brass |
| 71675413 | 焊座盲塞 |
| 71675414 | Blind plug for weld-in ad. RD52,316L,3.1 |
共 30 个备件
