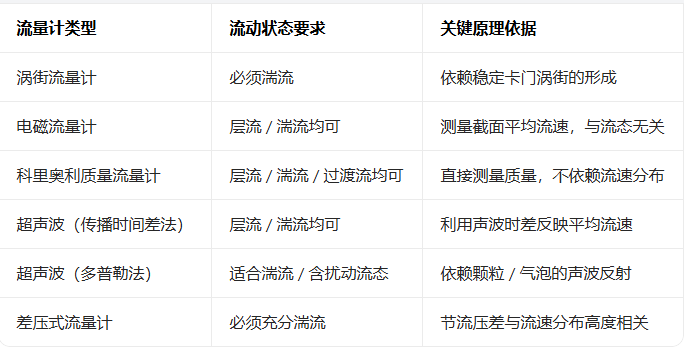

超声波、质量、涡街、电磁、差压式等管道流量计，对流体流动状态（层流 / 湍流）的要求，完全由其测量原理决定，核心区别在于是否依赖湍流形成的稳定扰动，或是仅需均匀的流速分布。下面按流量计类型逐一说明：

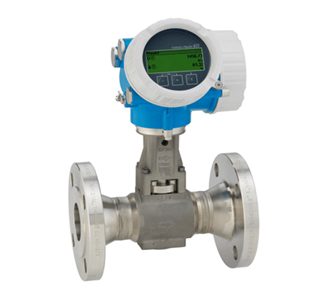

1. 涡街流量计

必须工作在湍流状态

测量基于卡门涡街效应：流体流经漩涡发生体后，会在下游形成规则漩涡，漩涡频率与流速成正比。只有在充分湍流状态（雷诺数 Re 通常在 10⁴～10⁶ 区间），才能形成稳定、可识别的涡街信号。

若处于层流或过渡流，漩涡会紊乱、频率信号失真，测量精度显著下降。工程上需保证足够直管段：上游 10D～40D，下游 5D，以消除扰动、保证流场均匀。

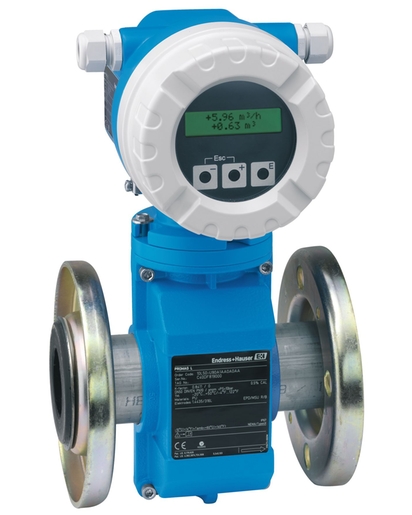

2. 电磁流量计

层流、湍流均可，无严格流态限值

基于电磁感应定律：导电流体切割磁场产生感应电动势，电动势大小与截面平均流速成正比。无论层流（流速呈抛物线分布）还是湍流（流速分布更均匀），流量计均可准确积分得到平均流速，对流态不敏感。只需注意避免空管、大量气泡或高浓度固相颗粒（防止电极磨损），直管段要求较低，一般上游 5D、下游 2D 即可。

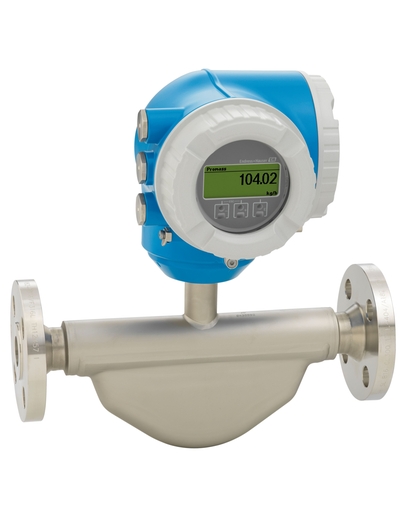

3. 科里奥利质量流量计

完全不依赖流态，层流，湍流，过度流均利用科里奥利力效应，通过检测流体在振动测量管内的惯性力变化，直接测量质量流量，与流速分布、流态无关。即使是高黏度介质形成的层流，或是含气、含固的复杂流态，只要测量管满管，均可保持高精度。几乎无直管段要求，对上游管件扰动不敏感。

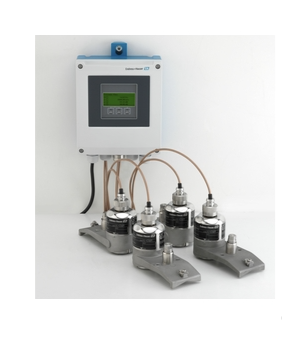

4. 超声波流量计

流态要求随测量原理不同而区分：

传播时间差法(多用于大管径，洁净流体)。

层流、湍流均可。通过测量声波顺、逆流传播时间差计算流速，可反映平均流速，对直管段要求较低。

多普勒法(多用于含颗粒/气泡流体)

更适合湍流或有适度扰动的流态。依靠流体中颗粒 / 气泡反射声波信号，层流状态下颗粒分布均匀性差，易导致信号弱、精度降低。

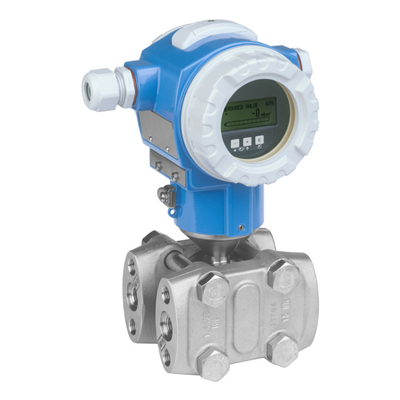

5. 差压式流量计（孔板、喷嘴、文丘里）

E+H的PMD75主要是对于液体中的液位、体积或质量测量，差压监测以及与气体、蒸汽和液体中的主要元素一起进行的流量测量（体积或质量流量）。测量流量则需要孔板、毕托管辅助测量。

强制要求充分发展的湍流，通过节流装置产生压差，压差与流量平方成正比。必须满足高于临界雷诺数（如标准孔板 Re＞10⁵）的充分湍流，否则压差 - 流量关系非线性误差会急剧增大。对流速均匀性要求极高，上游直管段依节流件不同需 5D～40D。直管段不足会造成流速分布畸变，导致压差测量失真。层流状态下无法正常测量，压差波动大，且难以通过算法修正。
