缆式、杆式、同轴套管区分

         在遇到一些带有测量杆的仪表的时候，缆式、杆式、同轴套管到底应该怎么选择，今天介绍一下其区别与应用场景。

        本文用E+H的导波雷达作为例子来介绍，帮助我们更好的理解。

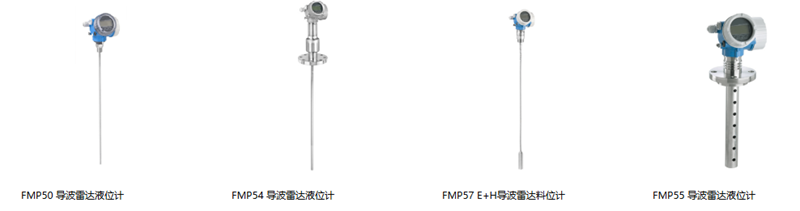

         首先根据名字，可以看出一些区别有液位计与料位计。第一个与第二个是杆式探头，杆式探头主要分大小一般是8mm和12mm，越粗量程越大，且更结实。工况越严苛用到的探头就会越粗，粗的探头不易摆动，挂料也更容易脱落，面对搅拌工况也可以使用。总结就是工况与测量杆的大小成正比，8mm是最常见的。

        第三个是缆式探头，最明显的地方就是尾部，缆式又分有几种情况。分别是带重锤、带定心锤和不带配重。重锤的作用是拉直缆绳，确保测量准确，比较适合液体测量。定心锤是用在泡沫、浆料和粉尘环境中，作用是保持探头居中，防止挂料。不带配重就是用于轻质介质或安装空间受限的地方，一般用的很少。缆式一般有2mm和4mm这两种。

       最后一个是同轴套管，同轴套管由内外两根同轴金属管组成，中间为测量区域。一般用于导波雷达，引导电磁波沿套管传播，消除罐内干扰，如搅拌器、泡沫、蒸汽等。确保测量稳定。

      有多种直径选择一般在20mm以上，其上面的孔型有单孔与多孔两种，孔越大，介质流通性越好，不易挂料。

      这三种探头的情况基本介绍完了，补充一点，顶部定心杆。顶部定心杆就是在探头顶部（靠近法兰 / 接管处）加装一个短杆或支架，把探头 “撑” 在接管中心位置。作用是防止探头在接管内倾斜、贴壁，避免雷达波打到管壁造成干扰和减少介质流动或搅拌引起的探头摆动，提升测量稳定性。防止仪表安装在短接管和短节时探头晃动。
