RSG35操作



        本文主要介绍RSG35如何操作，接线连接完成之后，接入电源供电。该记录仪只有一个飞梭旋钮来进行操作，旋转为选择，按下为确定。显示屏下方的卡槽可以接入USB数据线、网线和SD卡。

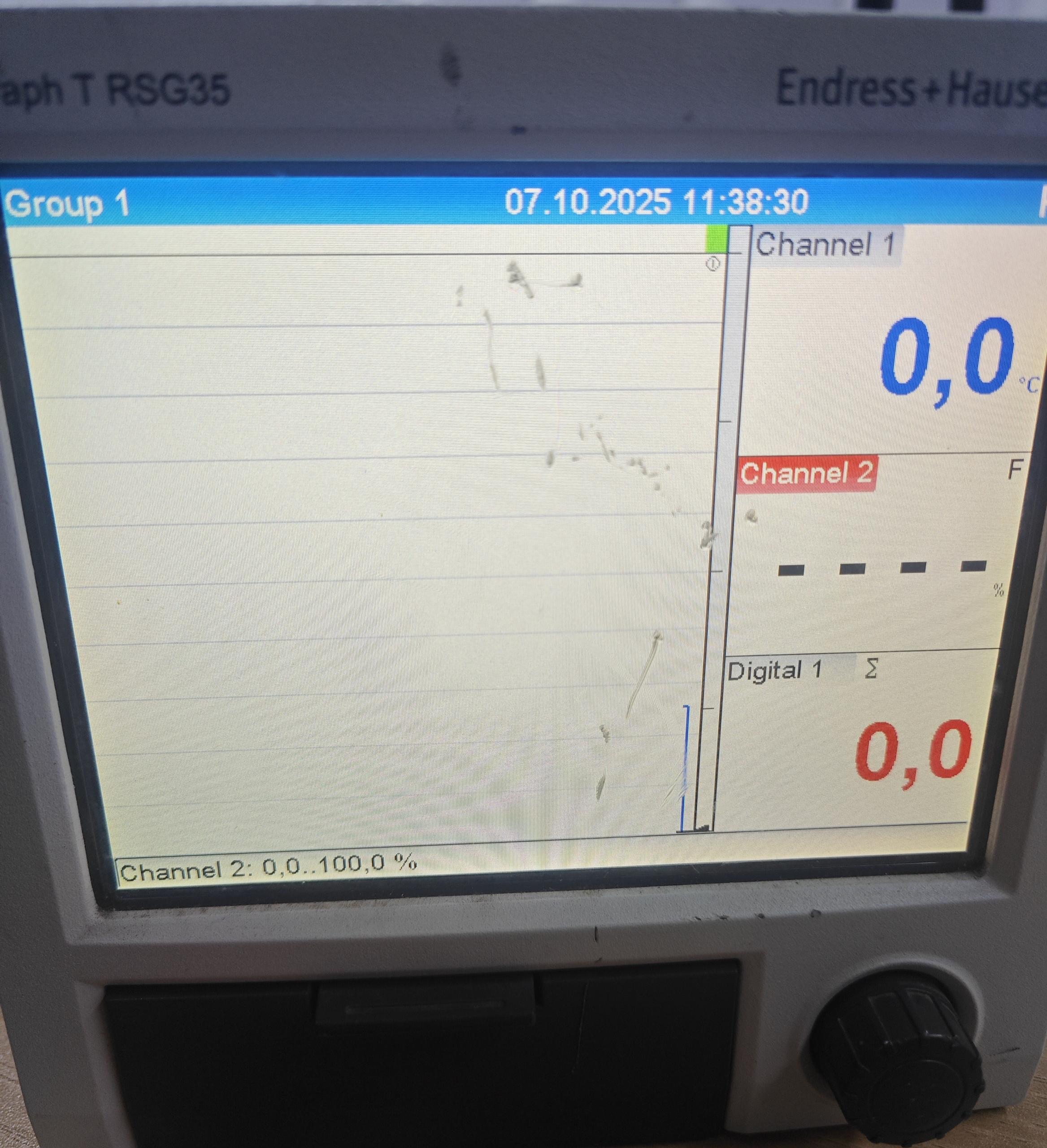

       在主测量界面内，右边是测量值与测量通道、左边是测量值曲线图。按旋钮进入主菜单。

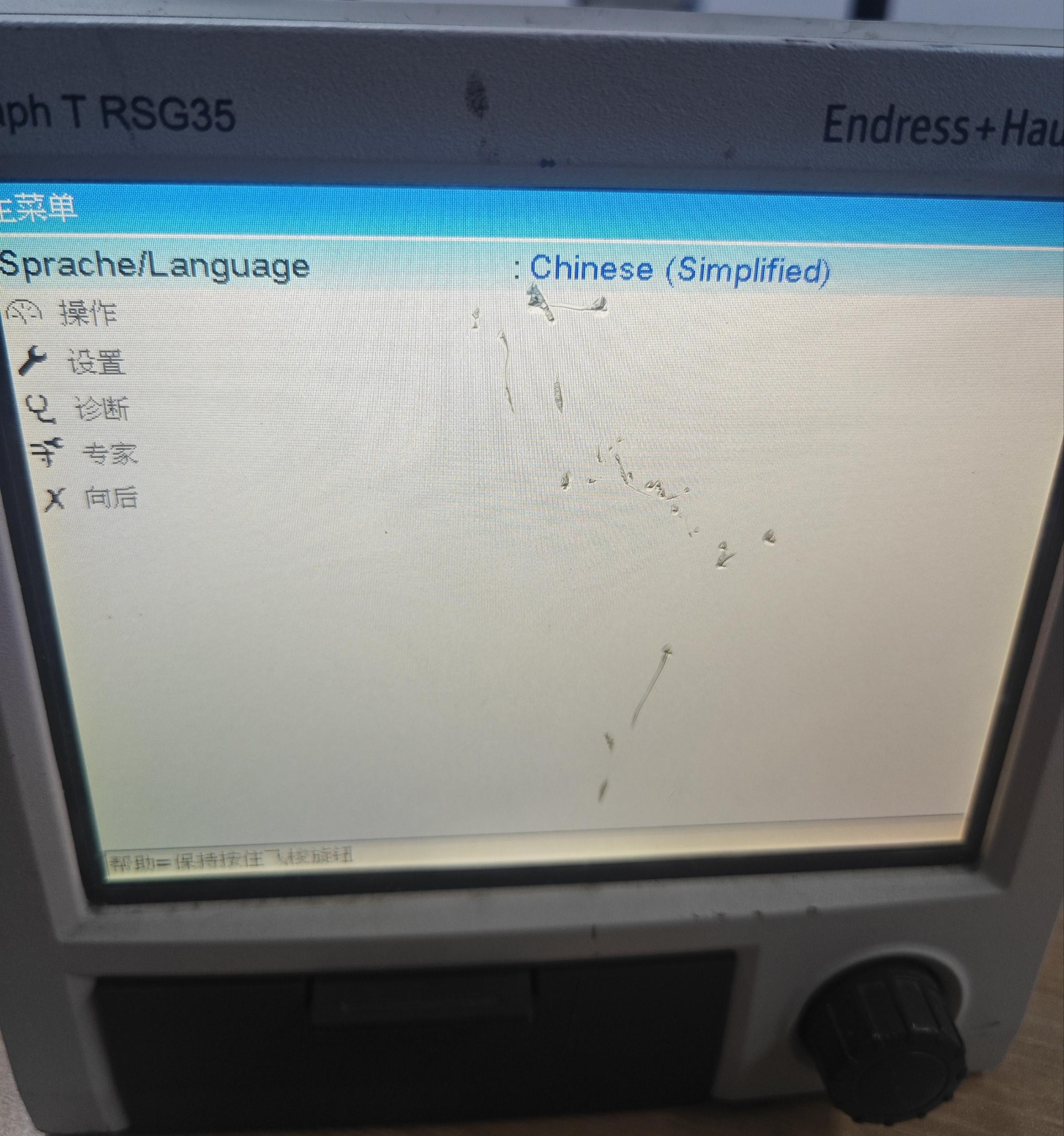

         进入主菜单，语言选项可以更改语言设置，可以根据自己的需求进行设置，旋转进行选择、按下即为确定。

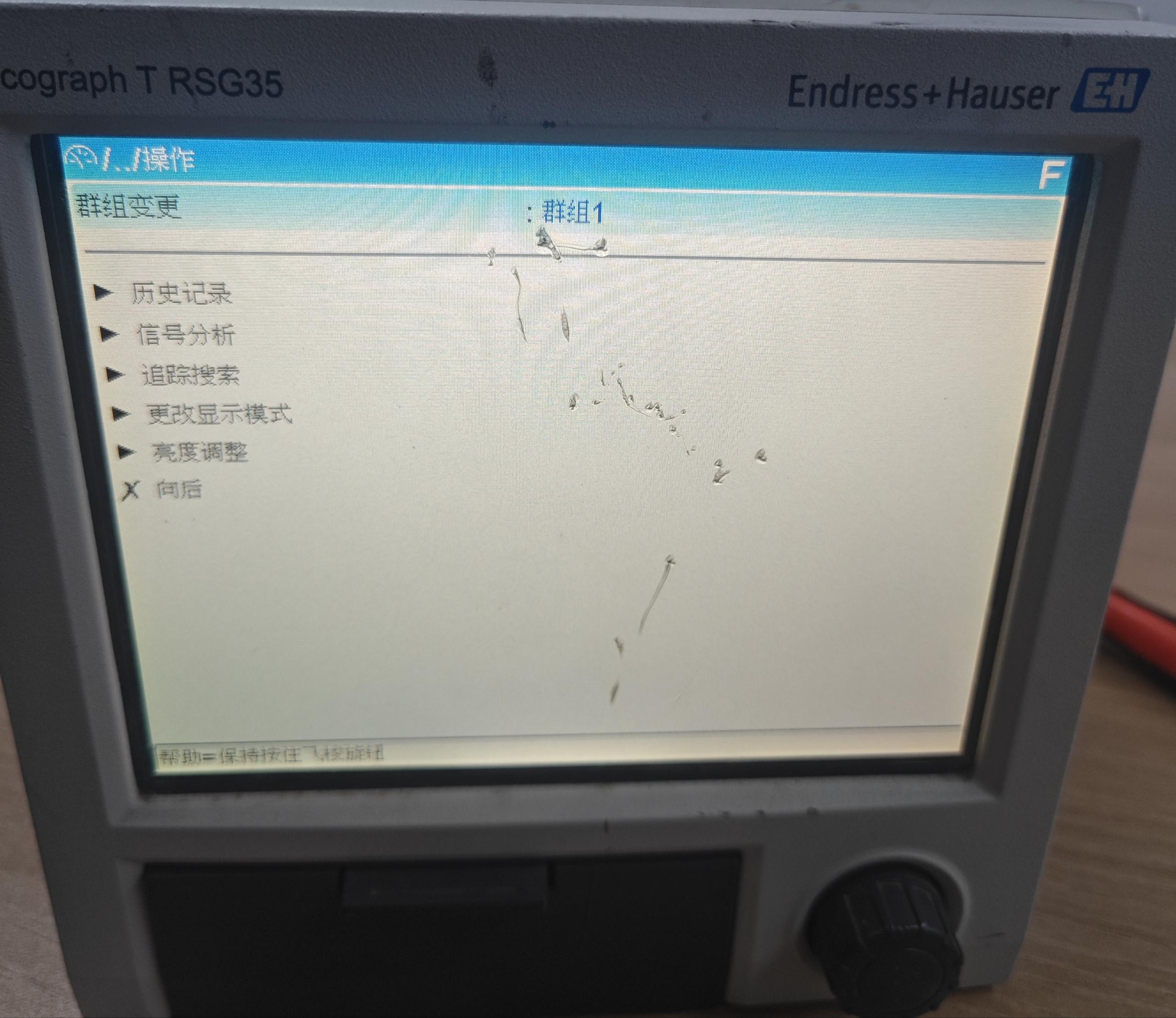

        进入操作设置，可以查看历史记录即测量仪所测量的历史，可以在这里查看数值和曲线的变化，信号分析可以对测量信号进行分析可以分析当天、当月、当年的内容。也可以搜索需要的信号来进行分析。追踪搜索可以在范围内可以查找数据记录仪所发送的事件，用户可以根据需求对事件进行搜索，更改显示模式，即为更改显示屏左方的线路图展示，可以根据需求进行更改和选择对应的显示方式。亮度调整，可以自由的对显示屏的亮度进行调整。

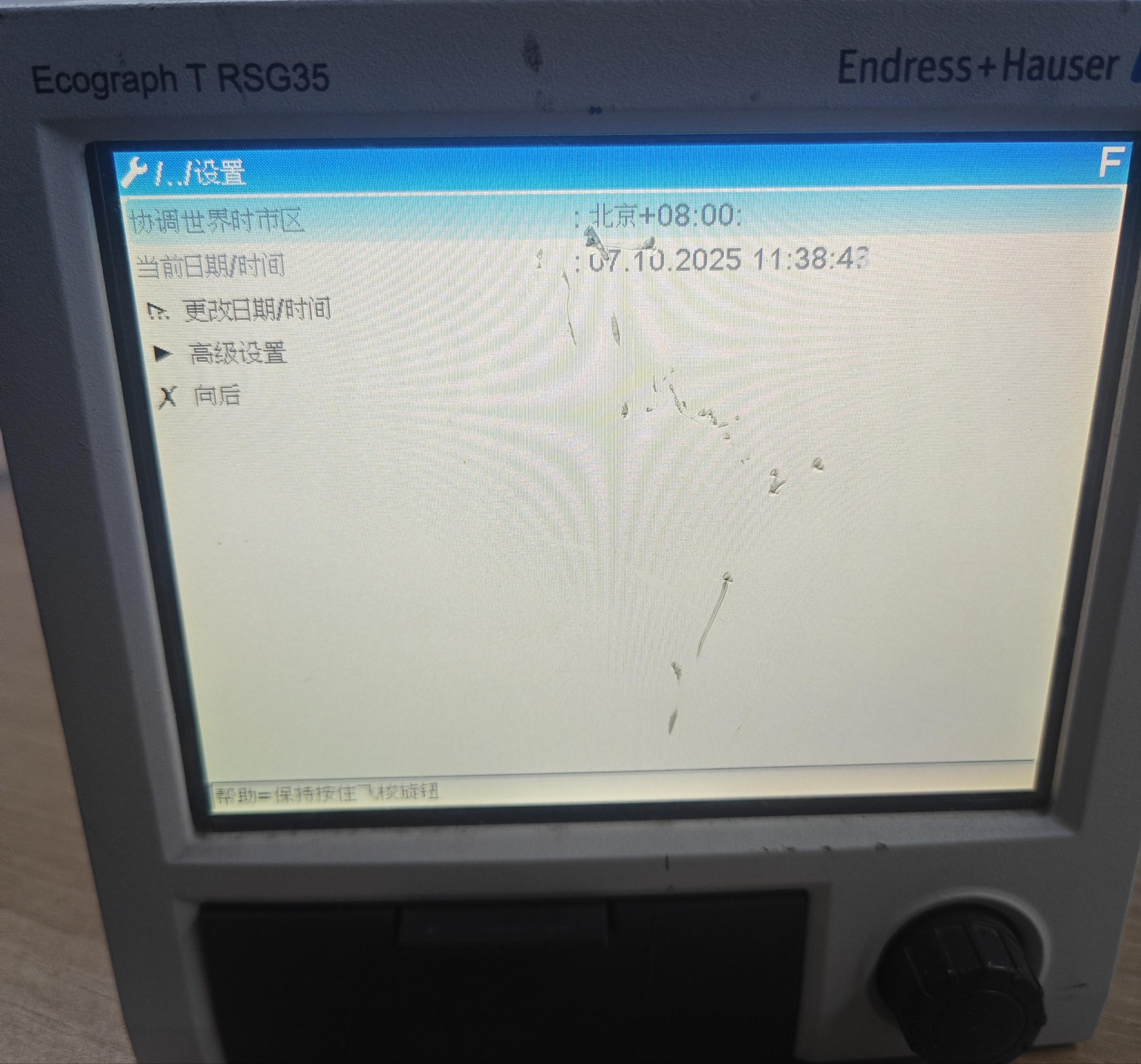

         进入设置可以看到当前所处的时区与时间，并且可以根据自己的需求更改日期与时间。高级设置可以对系统设置、输入、输出、通讯、应用进行设置。系统设置可以看到仪表名称、温度单位、小数点类型、开关误操作、键盘布局都可根据实际需求来进行更改。日期时间设置可以对日期时间及时间格式进行设置，安全设置就是多加一个存取密码。外存储器，可以选择把数据存储到什么地方以及用什么存储方式。信息在信息栏内，可以通过确认信息来进行保存。屏保设置可以按需求更改屏保时间。输入设置有通用输入与数字量输入，通用输入是变送器连接的模拟输入口，点击通用输入1，可以看到起测量范围、通道名称、工程单位、测量类型、小数点、量程下限、量程上限、缩放下限、缩放上限、阻尼时间、积分运算、设置复制，这些参数都可以根据需求进行更改与设置其他通用输入同理。输出设置即继电器输出设置，在这里可以对所需要使用的继电器开关和命名。通讯设置可以打开设备的以太网连接。应用设置可以选择信号分析，按实际需求来进行设置。设定点可以给数据记录仪设定报警限定值，可以设定多个。信号群组是主测量界面的显示值分组。

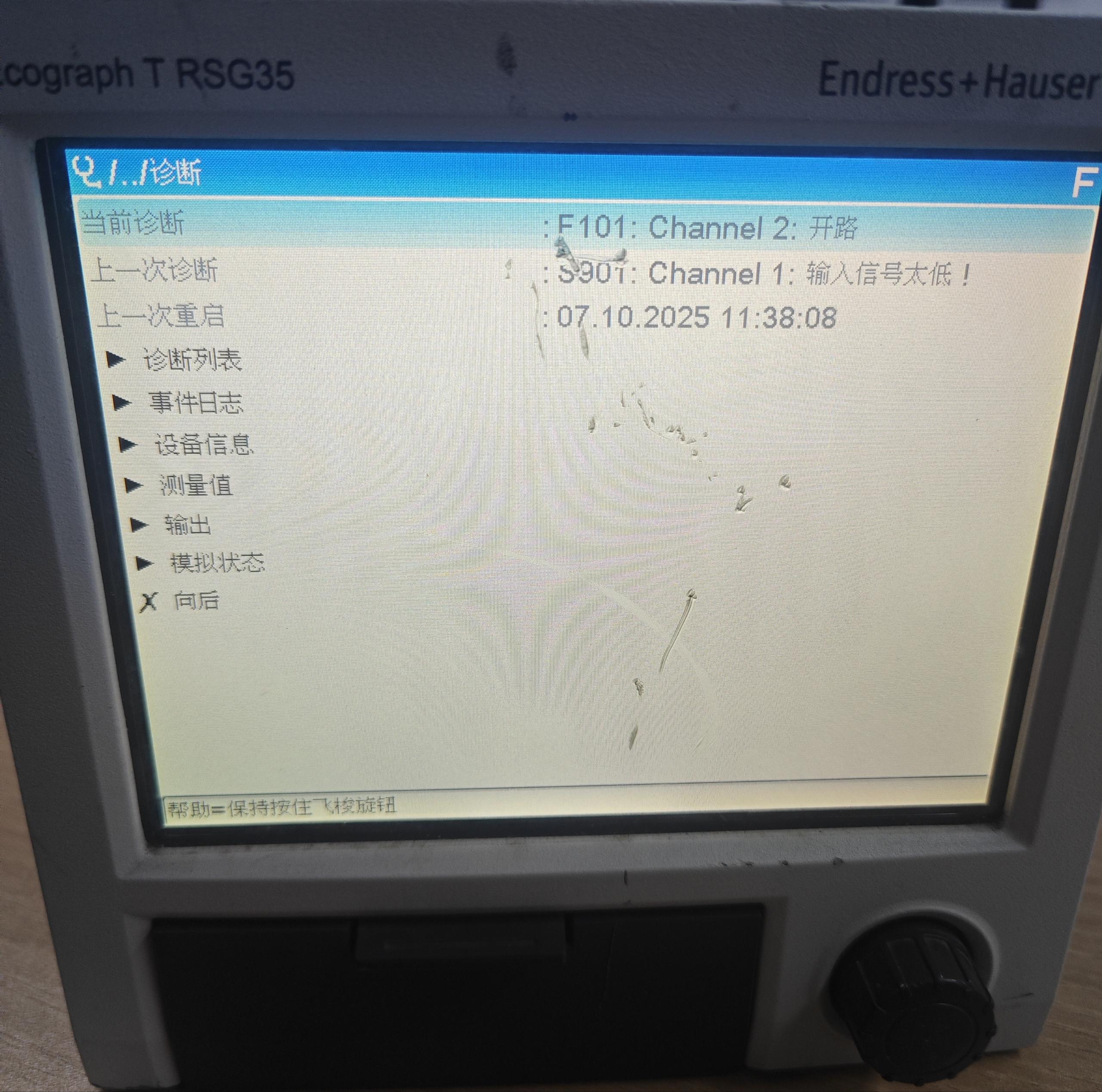

         诊断菜单栏内可以看到当前诊断、上一次诊断、和上一次重启的时间以及日期、诊断列表记录了数据记录仪的诊断错误信息、事件日记就是自动记录仪器的使用事件以及发送事件，设备信息可以看到可以看到RSG35的基本信息如序列号、订货号、版本号、制造商ID等一系列参数还有以太网的地址IP。硬件信息可以看到电池主电压、RTC运行时间、仪表运行时间等一系列硬件信息。进入测量值我们可以对主屏上的显示测量值进行选择。模拟状态即为设备的模拟设置，可以对设备进行模拟测试，可以选择继电器的模拟打开。专家模式默认密码4个0，在专家模式内可以设置一些其他的选项
