RSG35接线

RSG35通用型数据记录仪用于电子读取、显示、记录、分析、远程传输和备份模拟量和数字量输入信号。 设备设计安装在面板上或机柜中。可选择在桌面或现场外壳中操作。下面我们来介绍其线路连接与基本设置。

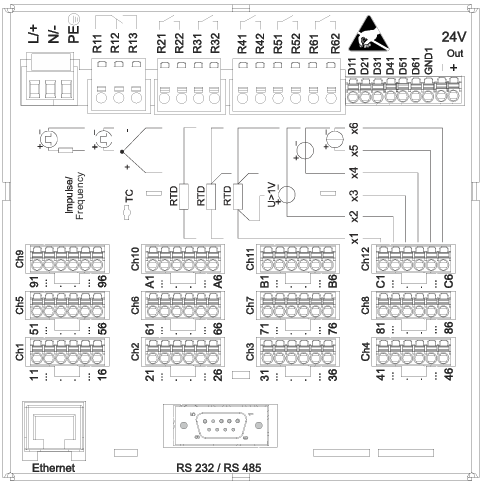

我们使用温度变送器TM82与RSG35进行连接,根据RSG35上的线路图进行连接,如图是RSG35的接线图。首先我们将24V电源线接入RSG35电源端子,其中L为正极N为负极。接入正负极之后,开始连接变送器,将变送器正极接入辅助端子的正极、辅助端子负极接入模拟输入端,Ch1或2都可,辅助端子负极接入第6个接口,温度变送器负极则接入第5个接口,其他变送器也可安装此连接方式接线。若接入热电偶,两线值接入1、6端口,三线制则接入1、4、6端子。接线无误后可对设备进行操作。
2025年10月7日 09:47
ꄘ浏览量:0
RSG35通用型数据记录仪接线介绍
