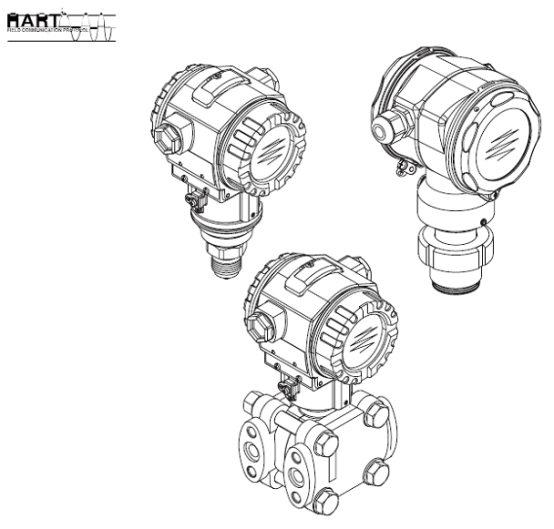

PMX7x FMX7x简要操作说明

PMX7x/FMX7x简要操作说明





1压力测量

1.1在参考压力下标定

例如:

一个500mbar的压力表需要设置0一300mbar的量程范围,那么0和300mbar需要分别对应4和20mA。







必备条件:

仪表已经安装好,并且可以进行打压0mbar和300mbar。



步骤:

1、在设置参数前,确保引压管的通畅并充满填充液                                                                                                                                         2、在需要情况下完成零点校正。

3、在测量模式中选择压力测量模式。菜单途径GROUP SELECTION→MEASURING MODE

4、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

5、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar

6、此时,仪表测出的值就是0mbar,为4mA对应的零标。选择获得零标值GET LRV确认当前值。当前测得的压力值将被设置成零点值(4mA)。

7将当前压力打到300mbar。夹得满标值GET URV w1当前值。当前测得的压力值将被设置成满标值(20mA)。

8、完成,此时仪表的量程已经设为0一 300mbar。

例如:

一个400mbar的压力表需要设置0一300mbar的量程范围,那么0和300mbar需要分别对应4和20mA。

必要条件:

这是一个理论。上的标定,只需要知道4和20mA对应的压力值即可。

步骤:

1、在测量模式中选择压力测量模式。菜单途径GROUP SELECTION→MEASURING MODE

2、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

3、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

4、选择设置零标值SET LRV。将4mA对应的零标值输入。

5、选择设置满标值SET URV。将20mA对应的满标值输入。

6、完成,此时仪表的量程已经设为0- -300mbar。

2液位测量

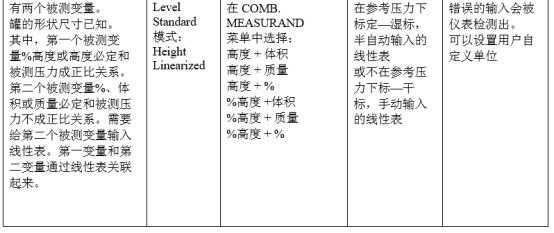

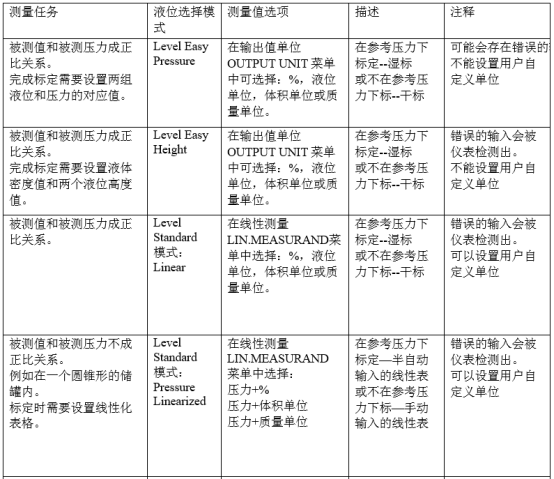

2.1相况



2.2Level Easy Pressure

2.2.1在参考压力下标定一湿标

例如:

一个罐内液位需要用m来表示。大液位是3m。压设定范围是0- -300mbar.

必备条件:

被测变量正比于压力。

罐需要放满或排空。

步骤:

1、在设置参数前,确保引压管的通畅并充满填充液。

2、在需要情况下完成零点校正。

3、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

4、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Easy Pressure模式

5、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

6、在输出值单位OUTPUT UNIT菜单中选择需要

管法位单位,这里选择m。

标定模式CALIBRATION MODE中选择湿标

8、排空罐,测出零点对应的静压。此时,仪表测出的值为0mbar.

选择空标EMPTY CALIB.菜单输入液位值,这里为0m。确认当前压力值已设置完成。

9、充满罐,测出满标对应的静压。此时,仪表测出的值为300mbar。选择满标FULL CALIB.菜单输入液位值,这里为3m。确认当前压力值已设置完成。

10、选择设置零标值SET LRV。将4mA对应的零标值输入。

11、选择设置满标值SET URV。将20mA对应的满标值输入。

12、完成,此时仪表的量程已经设为0--3m。

2.2.2不在参考压力下标定一干标

举例:

这次,升做单位来测量罐内的容积。最大值1000升对应压力450mbar。最小值0升对应压力50mbar。励表安装在液位零点的下方。

必备条件:

被测变量和压力成正比关系。

零标和满标的压力值和体积值都必须已知。

步骤:

1、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

2、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Easy Pressure模式

3、选择基本设置菜单

苹单途径GROUP SELECTION→OPERATING

∪→SETTINGS→BASIC SETUP

压力单位 PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

5、在输出值单位OUTPUT UNIT菜单中选择需要的液位单位,这里选择升L。

6、在标定模式CALIBRATION MODE中选择湿标DRY。在空标EMPTY CALIB.菜单中输入零点液位对应的体积值,这里为0L。在空标压力EMPTY PRESSURE菜单中输入零点液位对应的压力值,这里为50mbar。在满标FULL CALIB.菜单中输入满量程液位对应的体积值,这里为1000L。

10、在空标压力FULL PRESSURE菜单中输入满量程液位对应的压力值,这里为450mbar。

11、选择设置零标值SET LRV。将4mA对应的零标值输入。

12、选择设置满标值SET URV。将20mA对应的满标值输入。

13、完成,此时仪表的量程已经设为0一-1000L。

2.3 Level Easy Height

2.3.1在参考压力下标定一湿标

举例:

这次,用升做单位来测量罐内的容积。最大容量1000L对应液位4.5m。最小容量0L对应液位0.5m。

仪表装在最低液位下方。

必备条件:

被测变量和压力成正比。

够被充满和排空。

1、在设置参数前,确保弓|压管的通畅并充满填充液。

2、在需要情况下完成零点校正。

3、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

4、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Easy Pressure模式

5、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

6、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

7、在输出值单位OUTPUT UNIT菜单中选择需要的体积单位,这里选择L。

8、在液位单位HEIGHT UNIT菜单中选择需要的液位单位,这里选择m。

9、在标定模式CALIBRATION MODE中选择湿标WET。

10、在密度单位DENSITY UNIT菜单中选择需要的密度单位,这里选择kg/dm3。

11、在调整密度ADJUST DENSITY菜单中输入被测介质密度。

12、将罐内液位排至零点处,在空标EMPTYCALIB.菜单中输入体积值,这里为0L。(当前实际测压力以液位值方式显示,例如0.5m)。

13、将罐内液位放满标处,在满标FULL CALIB.菜单中输入体积值,这里为1000L。(当前实际测量压力以液位值方式显示,例如4.5m)。

14、选择设置零标值SET LRV。将4mA对应的零标值输入。

选择设置满标值SET URV。将20mA对应的满俞入。

完成,此时仪表的量程已经设为0- 1000L。

2.3.2不在参考压力下标定一干标

举例:

这次,升做单位来测量罐内的容积。最大容量1000L对应液位4m。被测介质密度为1 kg/dm3。

仪表装在最低液位下方。

必备条件:

被测变量和压力成正比。

零标和满标的液位值和体积值都必须已知。

步骤:

1、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

2、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Easy HEIGHT模式

3、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

4、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

5、在输出值单位OUTPUT UNIT菜单中选择需要的体积单位,这里选择升L。

6、在液位单位HEIGHT UNIT菜单中选择需要的液位单位,这里选择m。

7、在标定模式CALIBRATION MODE中选择湿标DRY。

密度单位DENSITY UNIT菜单中选择需要的密立,这里选择kg/dm3.

9、在调整密度ADJUST DENSITY菜单中输入被测介质密度。

10、在空标EMPTY CALIB.菜单中输入零点液位对应的体积值,这里为0L。

11、在空标液位EMPTY HEIGHT菜单中输入零点液位对应的液位值,这里为0.5m。

12、在满标FULL CALIB.菜单中输入满量程液位对应的体积值,这里为1000L。

13、在空标液位FULL HEIGHT菜单中输入满量程液位对应的液位值,这里为4.5m。

14、选择设置零标值SET LRV。将4mA对应的零标值输入。

15、选择设置满标值SET URV。将20mA对应的满标值输入。

16、完成,此时仪表的量程已经设为0一1000L。

2.4 Level Standard , Linear

2.4. 1在参考压力下标定-湿标

举例:

这次,用米做单位来测量罐内的液位。最大液位为3m。压勵范围从0- -300mbar。

必备条件:

被测变量和压力成正比。

罐能够被充满和排空。

步骤:

1、在设置参数前,确保弓|压管的通畅并充满填充液。

2在需要情况下完成零点校正。

3测量模式中选择液位测量模式。途径GROUP SEL ECTION→MEASURINGMODE

4、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Standard模式

5、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

6、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

7、在液位模式LEVEL MODE菜单中选择线性Linear选项。

8、在被测线性变量Lin.MEASURAND菜单中选择液位Level选项。

9、在液位单位HEIGHT UNIT菜单中选择需要的液位单位,这里选择m。

10、在标定模式CALIBRATION MODE中选择湿标Wet。

11、将罐内压力排至零点处,这里为50mbar。在空标EMPTY CALIB.菜单中输入液位值,这里为0m。确认此时输入的对应最小压力值的液位值是零点

12、将罐内压力放至满标处,这里为450mbar。在满标FULL CALIB.菜单中输入液位值,这里为3m。确认此时输入的对应最大压力值的液位值是满点。

13、选择设置零标值SET LRV。将4mA对应的零标值输入。

14、选择设置满标值SET URV。将20mA对应的满输入。

完成,此时仪表的量程已经设为0- -3m。

2.4.2不在参考压力下标定一干标

举例:

这次,用m3做单位来测量罐内的容积。最大容量5m3对应最高液位4m。被测介质密度为1 kg/dm3。

仪表装在最低液位下方。

必备条件:

被测变量和压力成正比。罐的体积,罐的高度和被测质的密度都必须已知。

步骤:

1、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURING

MODE

2、在液位选择LEVEL SELECTION模式下选择液位

对应压力Level Standard模式

3、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

4、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar.

5、在液位模式LEVEL MODE菜单中选择线性r选项。

被测线性变量Lin.MEASURAND菜单中选择体积Volume选项。

7、在体积单位VOLUME UNIT菜单中选择需要的体积单位,这里选择m3。

8、在标定模式CALIBRATION MODE中选择干标DRY。

9、在密度单位DENSITY UNIT菜单中选择需要的密度单位,这里选择kg/dm3。

10、在调整密度ADJUST DENSITY菜单中输入被测介质密度。这里为1 kg/dm3。

11、在罐的体积TANK VOLUME菜单输中罐的体积值,这里输入5 m3.

12、在罐的高度TANK HEIGHT菜单中输入罐的高度,这里输入4m。

13、在零点位置ZERO POSITION菜单中输入液位的偏移量,这里为-0.5m。

14、选择设置零标值SET LRV。将4mA对应的零标值输入。

15、选择设置满标值SET URV。将20mA对应的满标值输入。

16、完成,此时仪表的量程已经设为0- -5 m3。

2.5 Level Standard , Pressure Linearized

2.5.1半自动输入线性表

举例:

用m3为单位测量一个 锥形罐的体积。

必备条件:

罐可以被连续线性的充满。

步骤:

1、在设置参数前,确保引压管的通畅并充满填充液。

2、在需要情况下完成零点校正。

3、在测量模式中选择液位测量模式。

芒兰途径GROUP SELECTION→MEASURINGE

4、在液位选择LEVEL SELECTION模式下选择液位对应压力Level Standard模式

5、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

6、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar.

7、在液位模式LEVEL MODE菜单中选择压力线性化Pressure Linearized选项。

8、在被测线性变量Lin. MEASURAND菜单中选择体积Volume选项。

9、在体积单位VOLUME UNIT菜单中选择需要的体积单位,这里选择m3。

10、在最小静压值HYDR. PRESS. MIN.菜单中输入需要的最小静压值,这里输入0mbar。

11、在最大静压值HYDR. PRESS. MAX.菜单中输入需要的最大静压值。

12、进入线性化菜单。菜单途径GROUPSELECTION - +OPERATINGMENU→SETTINGS→LINEARISATION

13、在罐最小容量TANK CONTENT MIN.菜单中输入指定的最小值,这里输入0 m3。

14、在罐最大容量TANK CONTENT MAX.菜单中输入指定的最大值,这里输入3.5m3。

15、在线性表TABLE SELECTION菜单中选择编辑线性表Editor table选项。

16、在线性化编辑模式LIN. TABLE MODE菜单中选自动Semiautomatic选项。在编辑线性表EDITOR TABLE菜单中选择新建线性表New talbe选项。

17、在编辑线性表EDITOR TABL E菜单中选择新建线性表New talbe选项。

18、输入线性化表格。

将罐内液位充到第-个标定点位置。

标定点号LINE NUM. :确认当前输入的线性表中的标定点号。

X轴X-VAL :显示当前测量出的静压值。

Y轴Y-VAL :输入对应的体积值, 这里输入0 m3。

19、如果你想要在线性表中输入下一个值, 选择下个一个点NEXT POINT选项,并且输入标定点号，重复18的步骤。如果已经完成线性表的输入工作,选择完成线性表Accept input table选项。

20、线性表完成。

2.5.2手动输入线性表

举例:

用m3为单位测量一个锥形罐的体积。

必备条件:

线性表是已知的。

步骤:

1、基本设置和2.3.1步骤2到步骤10- 致。

2、进入线性化菜单。菜单途径GROUP

SFL ECTION -→OPERATING

∪→SETTINGS→LINEARISATION

主罐 最小容量TANK CONTENT MIN.菜单中输

入指定的最小值,这里输入0 m3。

4、在罐最大容量TANK CONTENT MAX.菜单中输

入指定的最大值,这里输入3.5m3。

5、在线性表选择TABLE SELECTION菜单中选择编

辑线性表Editor Table选项。

6、在线性化编辑模式LIN. TABLE MODE菜单中选

择手动Manual选项。

7、在编辑线性表EDITOR TABL E菜单中选择新建线

性表New talbe选项。

8、输入线性化表(最小2点,最多32点)。

标定点号LINE NUM. :确认当前输入的线性表中的

标定点号。

X轴X-VAL :输入压力值并确认。

Y轴Y-VAL :输入对应的体积值并确认,这里输入0

m3。

9、如果你想要在线性表中输入下一个值,选择下个

一个点NEXT POINT选项,并且输入标定点号,重

复18的步骤。

如果已经完成线性表的输入工作,选择完成线性表

Accept input table选项。

10、线性表完成。

2.6 Level Standard , Height Linearized

2.6.1湿标和半自动输入线性表

举例:

液位和体积需要同时被测量。

必备条件:

错可以被连续线性的充满。

1、 任设置参数前 ,确保弓 |压管的通畅并充满填充液。

2、在需要情况下完成零点校正。

3、在测量模式中选择液位测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

4、在液位选择LEVEL SELECTION模式下选择液位对应压励Level Standard模式

5、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

6、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

7、在液位模式LEVEL MODE菜单中选择液位线性化Height Linearized选项。

8、在测量模式COMB.MEASURAND菜 单中选择液位+体积Height +Volume选项。

9、在液位单位HEIGHT UNIT菜单中选择第一个被测变的单位,这里选择m。

10、在体积单位UNIT VOLUME菜单中选择第二个被测变量的单位,这里选择m3。

11、在最小液位LEVEL MIN.菜单中输入最小液位值,这里输入0m。

12、在最大液位LEVEL MAX.菜单中输入最大液位值,这里输入3m。

13、在标定模式CALIBRATION MODE中选择湿标Wet。( 标定模式用于第一个被测变量 )。

14、当前罐内压力值是标定的零点。这里为0mbar。

在空标EMPTY CALIB.输入零点液位值,这里输入0m。确认当前压力值对应零点液位。

15 当前罐内压力值是标定的满标点。这里为bar。

标FULL CALIB.输入满标液位值,这里输入3m。确认当前压力值对应满标液位。

16、第一被测变量标定完成。

17、进入线性化菜单。菜单途径GROUP

SELECTION - +OPERATING

MENU→SETTINGS→LINEARISATION

18、在罐最小容量TANK CONTENT MIN.菜单中输入指定的最小值, 这里输入0 m3。

19、在罐最大容量TANK CONTENT MAX.菜单中输入指定的最大值,这里输入5m3。

20、在线性表选择TABLE SELECTION菜单中选择编辑线性表Editor Table选项。

21、在线性化编辑模式LIN. TABLE MODE菜单中选择半自动Semiautomatic选项。

22、在编辑线性表EDITOR TABLE菜单中选择新建线性表New talbe选项。

23、输入线性化表格。

将罐内液位充到第一个标定点位置 。

标定点号LINE NUM. :确认当前输入的线性表中的标定点号。

X轴X-VAL :显示当前测量出的静压值所对应的液位值。

Y轴Y-VAL :输入对应的体积值,这里输入0 m3。

24、如果你想要在线性表中输入下一一个值,选择下个一个点NEXT POINT选项,并且输入标定点号,重复18的步骤。

如果已经完成线性表的输入工作,选择完成线性表Accept input table选项。

25、线性表输入完成。

2.6.2干标和手动输入线性表

举例:

液位和体积需要同时被测量。

条件:

是已知的。

步骤:

1、完成标定和2.4.1步骤3到步骤12一致。

2、在标定模式CALIBRATION MODE中选择干标DRY。

3、在调整密度ADJUST DENSITY菜单中输入被测介质密度。这里为1 kg/dm3。

4、在零点位置ZERO POSITION菜单中输入液位的偏移量,这里为0 m。

5、第-被测变量标定完成。

6、进入线性化菜单。菜单途径GROUPSELECTION - +OPERATING

MENU→SETTINGS→LINEARISATION

7、在罐最小容量TANK CONTENT MIN.菜单中输入指定的最小值,这里输入0 m3。

8、在罐最大容量TANK CONTENT MAX.菜单中输入指定的最大值,这里输入5m3。

9、在线性表选择TABLE SELECTION菜单中选择编辑线性表Editor Table选项。

10、在线性化编辑模式LIN. TABLE MODE菜单中选择手动Manual选项。

11、在编辑线性表EDITOR TABLE菜单中选择新建线性表New talbe选项。

12、输入线性化表格。

将罐内液位充到第一个标定点位置 。

标定点号LINE NUM. :确认当前输入的线性表中的标定点号。

X轴X-VAL :输入液位值并且确定。

Y轴Y-VAL :输入对应的体积值,这里输入0 m3 ,并确定。

13、如果你想要在线性表中输入下一一个值,选择下个一个点NEXT POINT选项,并且输入标定点号,稳18的步骤。已经完成线性表的输入工作,选择完成线性表Arcept input table选项。

14、线性表输入完成。

3流量测量

3.1标定

举例:

用m3/s为单位测量体积流量。

注意:

只有差压表Deltabar S才有流量测量模式。

步骤:

1、在设置参数前,确保引压管的通畅并充满填充液。

2、在需要情况下完成零点校正。

3、在测量模式中选择流量测量模式。

菜单途径GROUP SELECTION→MEASURINGMODE

4、选择基本设置菜单

菜单途径GROUP SELECTION→OPERATING

MENU→SETTINGS→BASIC SETUP

5、在压力单位PRESS. ENG. UNIT菜单中选择需要的压力单位,这里选择mbar。

6、在流量测量类型FLOW-MEAS. TYPE菜单中选择体积流量Volume p. cond.模式。

7、在流量单位UNIT FLOW菜单中选择需要的流量单位，这里选择m3/h。

8、在最大流量MAX. FLOW菜单中输入最大流量值,例如这里输入6000m3/h ,这个值需要参考规划书。最大流量对应压力值MAX.PRESS.FLOW菜单入最大压力值 ,例如这里输入对应的400mbar ,这个值需要参考规划书。



                                                                                                                                                                                                                                 9、完成,此时量程已经设置成0--6000 m3/h。



3.2Totalizers



举例:

需要用m3为单位累积体积流量,负流量也需要被累积。



注意:

Totalizer1可以被复位, Totalizer2不可以被复位。



步骤:

1、完成标定和6.1的步骤一致。

2、选择累积值设定菜单

菜单途径GROUP SELECTION - +)OPERATING

MENU - +SETTINGS→TOTAL IZER SETUP

3、在累积量1单位TOTALIZER 1 UNIT菜单中设置累积流量单位,这里选择m3。

4、在负流量累积1NEG.FLOW TOT.1菜单中选择需要的累积模式,这里选择Inc. On Neg. Flow模式。

5、在累积量复位RESET TOTALIZER菜单中将累积量1复位。



6、累积流量1TOTALIZER 1和累积流量溢出值1TOTAL.1 OVERFLOW菜单开始显示累积流量值。
