PMX7x FMX7x安装和接线
PMX7x/FMX7x安装和接线
励安装注意事项:
1、水平安装时仪表的呼吸孔(1)需要向下安装,并远离污染物。
2、请勿用坚硬的物体擦拭或接触膜片。
3、请勿安装在水泵的入口和搅拌叶附近。
4、禁止将过程密封圈压紧在过程隔离膜片上,否则会影响测量结果。
差玉表安装注意事项:
1、请勿用坚硬的物体擦拭或接触膜片。
2、禁止将过程密封圈压紧在过程隔离膜片上,否则会影响测量结果。
3、在户外安装取压管时,应采取充足的防冻保护措施，例如:进行管道伴热。
4、取压管路的安装倾斜度应至少为10%。
PMP71、PMC71安装
1、力测量
气体压力测量
●将带截止阀的Cerabar S安装在取压点之上,确保冷凝物能回流至过程中。
蒸汽压力测量
●将带冷凝管的Cerabar S安装在取压点之上。冷凝管能使温度降低至接近环境温度。
●调试前,冷凝管中注满液体。
液体压力测量
将带截止阀的Cerabar S安装在取压点之下,或与点等高度安装。
2、液位测量
●将Cerabar S安装在最低测量点之下。
●请勿在下列位置 上安装仪表:
加料区中、罐体排放口或罐体内会受到搅拌器产性的压力脉冲信号影
PMP75安装毛细管时,应注意:
●无振动(避免额外压力波动)
●不安装在加热管道或冷却管道附近
●环境温度低于或高于参考温度时,应对毛细管进行保温处理
●使用安装支架安装时,必须充分消除毛细管上的应力,防止毛细管过度弯曲(弯曲半径: 100 mm)。
励测量
●PMD70、PMD75 和FMD78适用于差压测量
●气体测量:将Deltabar S安装在测量点之上
●液体和蒸汽测量:将Deltabar S安装在取压点之下
●蒸汽差压测量:将冷凝罐安装在与取压点等高度的位置处,且两者的安装位置与Deltabar S等间距
液位测量
所有Deltabar S均适用于密闭罐中的液位测量。PMD70、PMD75、 FMD76 和FMD77适用于敞口罐中的液位测量。
1、在密闭罐和超压蒸汽密闭罐中进行液位测量的安装位置:
●PMD70、 PMD75 :将Deltabar S安装在最低测入之下。
压管连接负压侧,确保取压管上的连接点始终高于最高液位
●FMD76、 FMD77 :将Deltabar S直接安装在罐体上。
通过取压管连接负压侧,确保取压管上的连接点始终高于最高液位
●FMD76、FMD77 :将Deltabar S直接安装在罐体上。
通过取压管连接负压侧,确保取压管上的连接点始终高于最高液位
●在超压蒸汽密闭罐中进行液位测量时, 冷凝罐能确负压侧压力恒定
2、在敞口罐中进行液位测量的安装位置:
●FMD76、FMD77 :将Deltabar S直接安装在罐体上。
负压侧直接连接大气压
●PMD70、 PMD75 :将Deltabar S安装在最低测点之下。
负压侧直接连接大气压
流浸测量
●PMD70和PMD75适用于流量测量
●气体测量:将DeltabarS安装在测量点之上
●液体和蒸汽测量:将Deltabar S安装在取压点之下

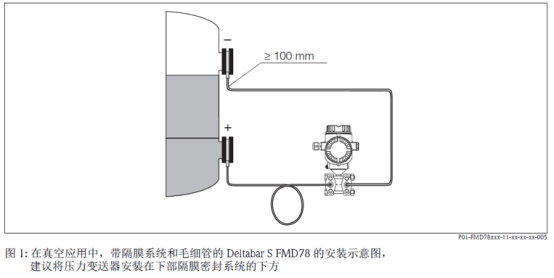

●蒸汽流量测量:将冷凝罐安装在与取压点等高度的位置处,且两者的安装位置与Deltabar S等间距FMD78安装毛细管时,为了获取更加精准的测量结果,避免仪表故障,应注意:
●无振动(避免额外压力波动)
●不安装在加热管道或冷却管道附近
●环境温度低于或高于参考温度时,应对毛细管进行但温处理半径:口100mm月双侧隔膜密封系统时 ,两根毛细管的环境温度和长度应相同
●相同的双侧隔膜(例如:法兰隔膜直径、材料等)应始终连接负压侧和正压侧使用(标准出厂设置)

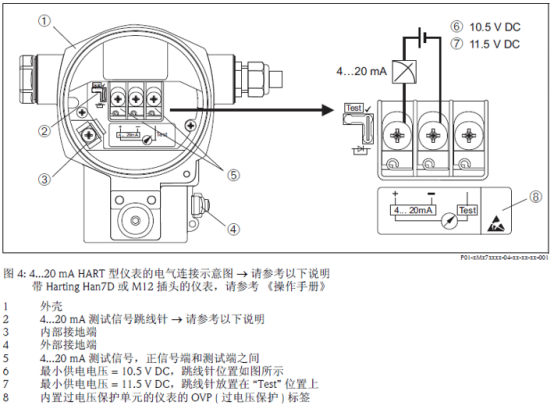

接线图:
电缆规格
●建议使用屏蔽、双芯双绞电缆
●接线端子的线芯横截面积: 0...2.5 mm2
●电缆外径: ...9 mm
