CM44X变送器-浊度污泥浓度基本调试

CM44X变送器+浊度污泥浓度基本调试

1安装

CM44x共有3种安装方式,如下:

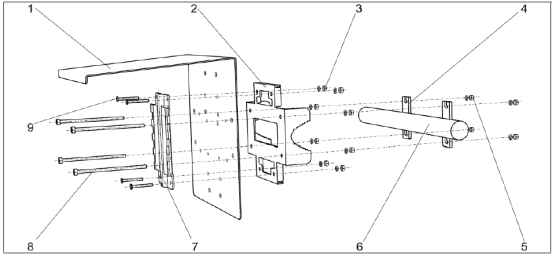

1.1竖直管道安装

[[点击图片放大]

1.2水平管道安装

[[点击图片放大]

1.3墙式安装

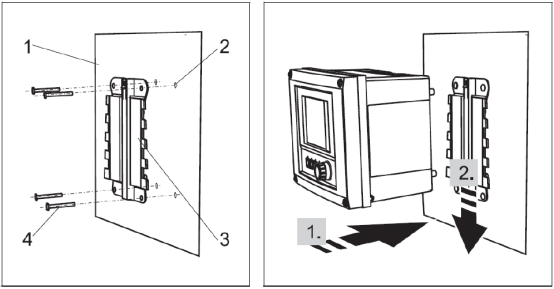

[[点击图片放大]

注:竖直管道和水平管道安装需要额外订购安装附件。

2接线

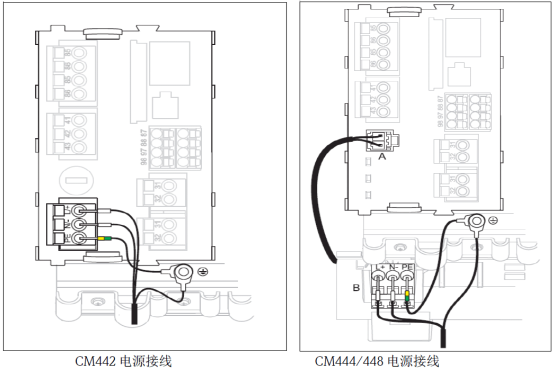

2.1电源接线

注:请看清CM44x铭牌是220VAC还是24VDC供电。

2.2传感器接线

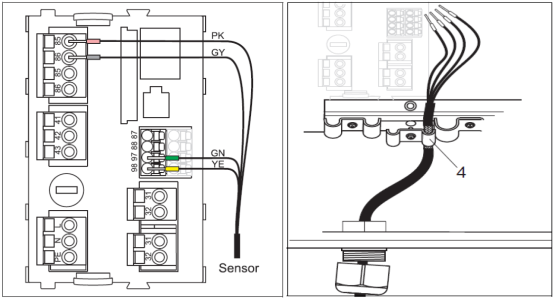

1)粉红、灰、绿、黄分别接到85, 86,97 , 98号端子。

2)传感器电缆屏蔽层需接地;

3)电流输出接到31 , 32端子。电流输出为有源输出。

注:须保证所有的缆塞拧紧、密封。

3按键功能

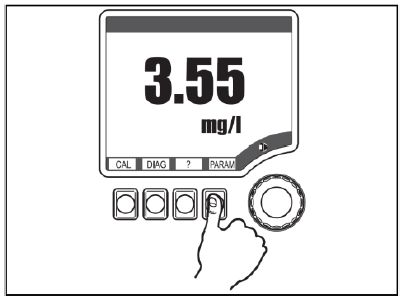

按下软键:直接选择菜单

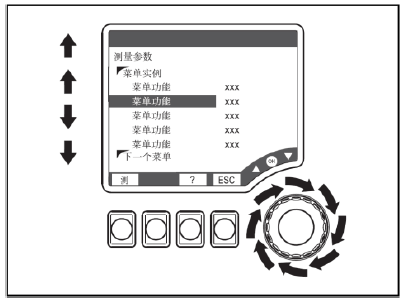

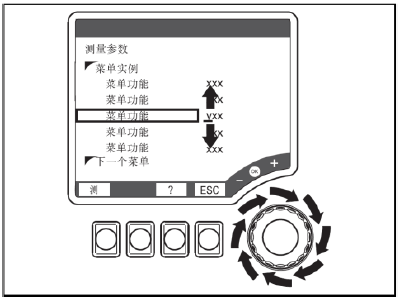

旋转浏览器:在菜单中移动光标

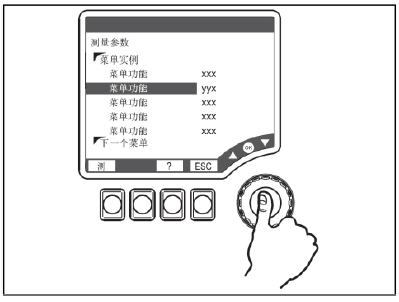

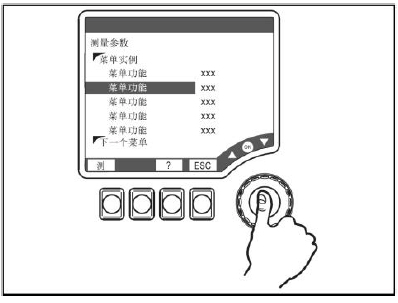

按下浏览器:选择功能

旋转浏览器:改变数值

按下浏览键:接受新数值

4设置

4.1传感器应用设置

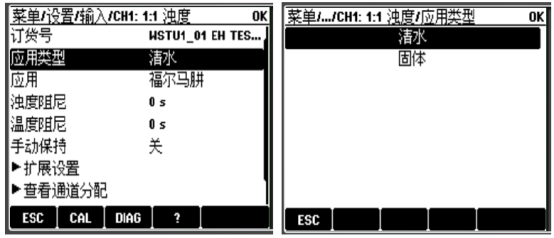

在"菜单/设置/输入/CH1:x:x/应用类型”和“应用”中。选择合话的工况。

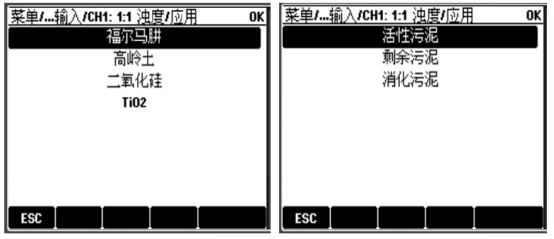

应用类型为"清水”时的应用,应用类型为“固体”时的应用, 分别如下:

4.2量程设置

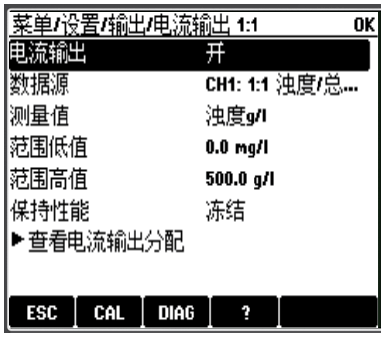

在"菜单/设置/输出/电流输出x:x"菜单下设置“范围低值”和“范围高值”。

4.3变送器复位

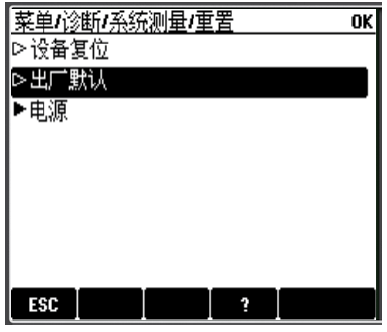

在“菜单/诊断/系统测量/重置"菜单下选择“出厂默认”, 复位变送器。

5标定

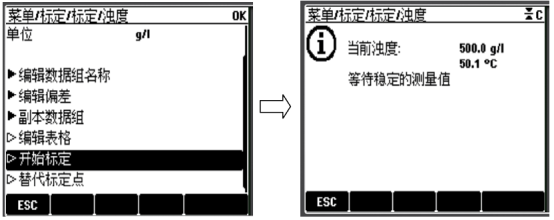

进入菜单/标定/浊度”按照菜单提示逐步完成。将实验室化验的数值输入到标称值中,如果多点标定(最多5点)选择标定下个化验值,标定结束后接受标定数据并激活。

6常见故障代码

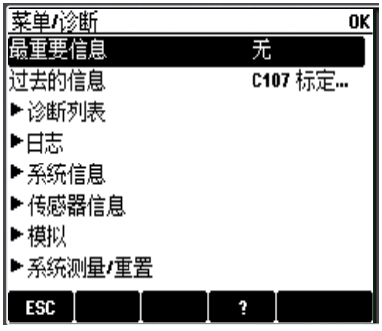

故障代码及含义自动显示在测量界面;可进入"菜单/诊断”查看故障代码,按'?”键查看故障含义。
