FMU30 E+H超声波液位计基本设置,FMU40也同样适用。

网站首页    技术支持    操作调试    FMU30 E+H超声波液位计基本设置,FMU40也同样适用。

FMU30是市场上用量最大的液位计,本文简单阐述一下它的基本设置。FMU30是二线制供电仪表,电源线和信号线共线,通电后

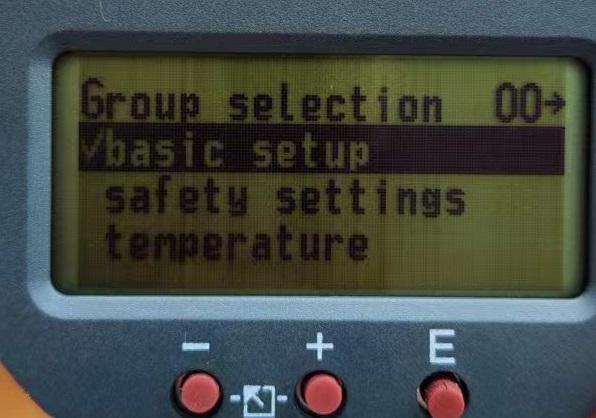

1.按E键进入基本设置basic setup

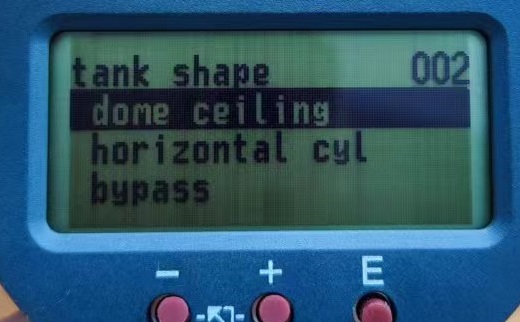

2.再按E键,就可以选取罐体形状,常见的形状为:A dome ceiling / 拱顶罐 B horizontal cyl. / 卧罐 C bypass / 旁通管 stilling well/ultrasonic guide pipe / 导波管 / 超声导波管    D no ceiling / 敞口罐 E sphere / 球罐  F flat ceiling / 平顶罐,根据用户自己的需求来选取不同的罐体。

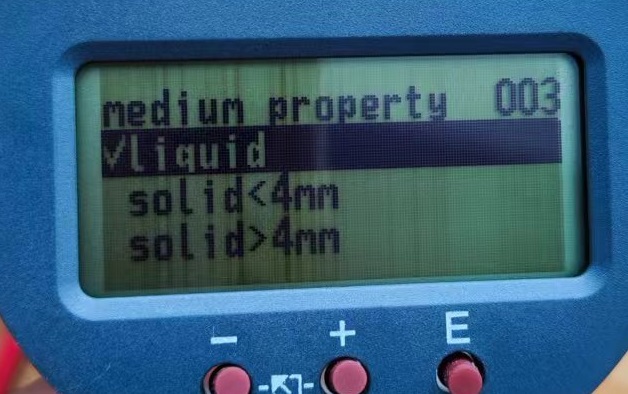

3.选好了罐体形状,接下来就是选取介质属性,是液体、小于4mm的固体颗粒或大于4mm的固体颗粒,用户根据自己罐体的介质来选择。

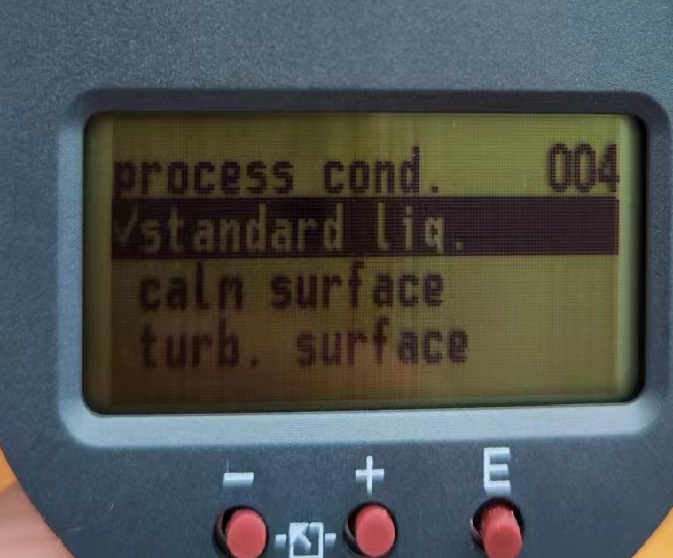

4.选取好的介质属性,按E键进入下一个设置过程参数Process conditions,我们这边一般默认选取标准液体 standard liquids,其他的就简单介绍一下。calm surface 为平静液面、turb. surface / 扰动液面 add. agitator / 附加搅拌器 fast change / 快速变化 standard solid / 标准固体 solid dusty / 固体粉尘 conveyor belt / 传输带

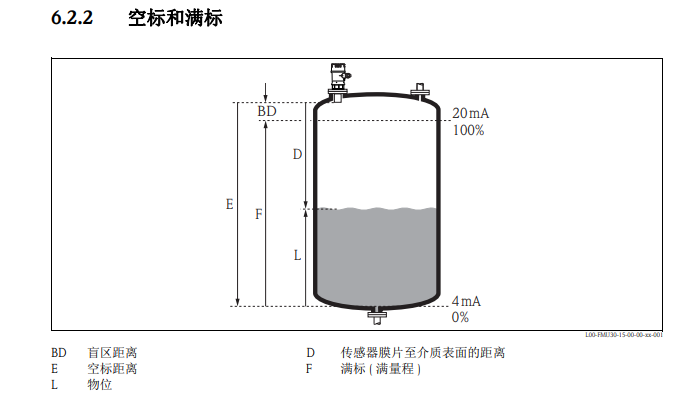

5.选取好过程参数,按E键进入下一个,此时就要现场人员根据不同大小的罐体来设置。空标empty calibration跟满标full calibration ,以及盲区blocking distance。简单说一下这几个的区别,这里我用说明书给出的图片来解释。满标(满量程)=空标距离-盲区距离,具体参数要根据现场情况来设置。

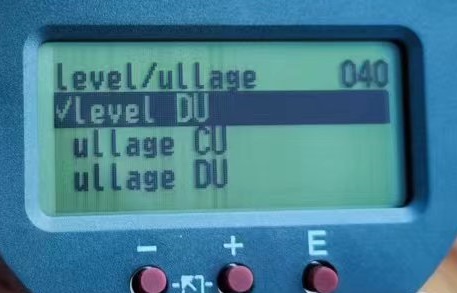

6.如何让仪器显示距离为百分号和显示具体值。首先在显示界面按E键,按↓键找到Linearisation ,按E键进入。其中 Level DU显示实际距离、Level CU显示百分号的距离。ullage CU 显示剩余实际距离 、ullage DU 显示剩余百分号距离。用户根据自己需求来选择。

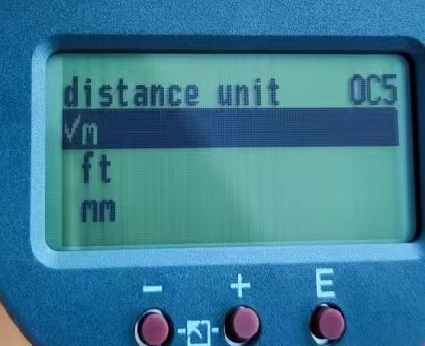

7.如何在显示界面上显示用户需要的长度单位,首先在显示界面上按E键,然后按↓键找到system parameter,再按E键进入,便可以选择自己需要长度单位。



2023年6月13日 17:31
浏览量:0
收藏
本文基于FMU30的操作界面,对常见的操作问题,进行简单的分析介绍,FMU40也同样适用。
