CM442基本设置步骤

1.以常用的CM442-3PQ7/0为例

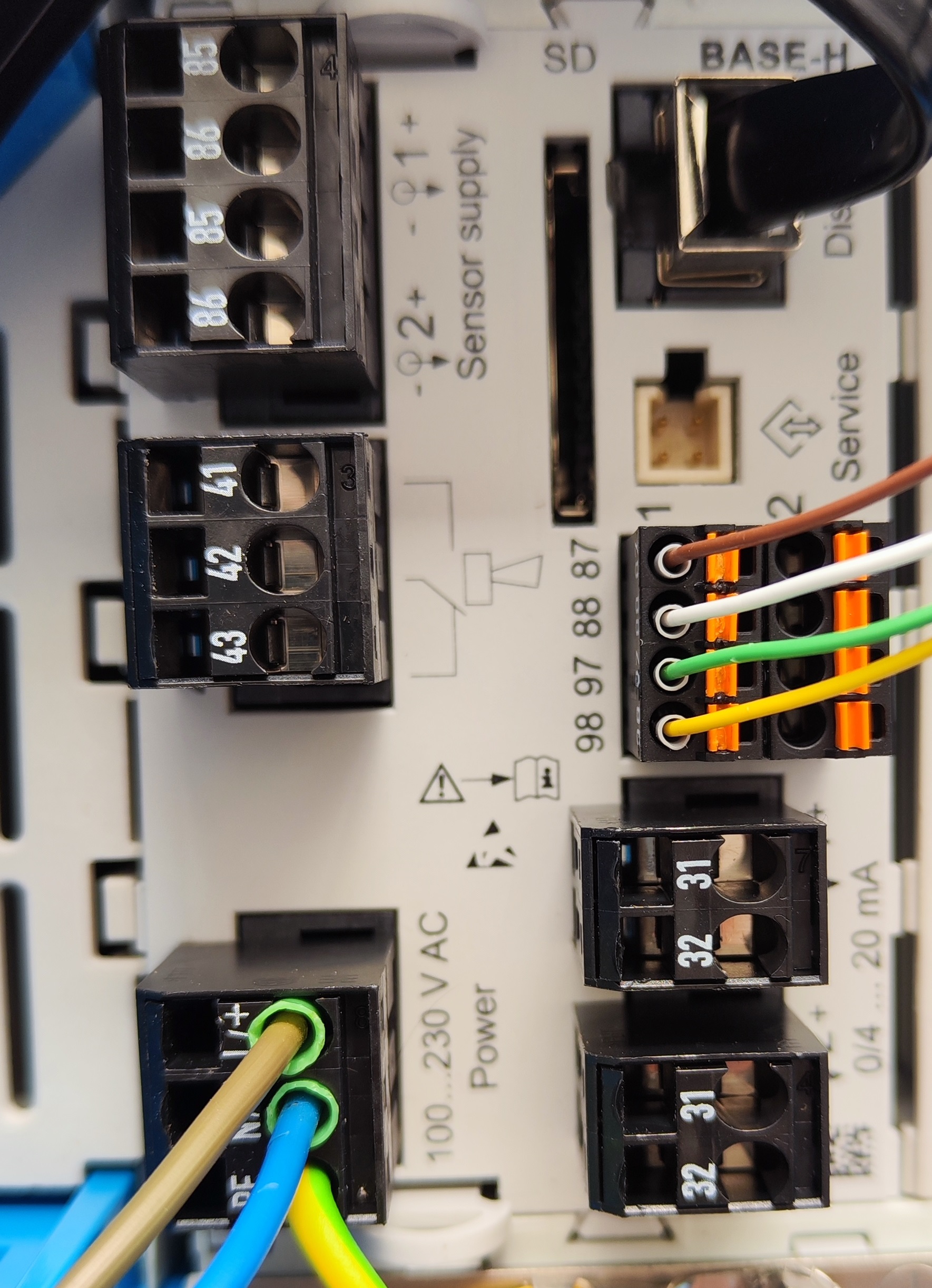

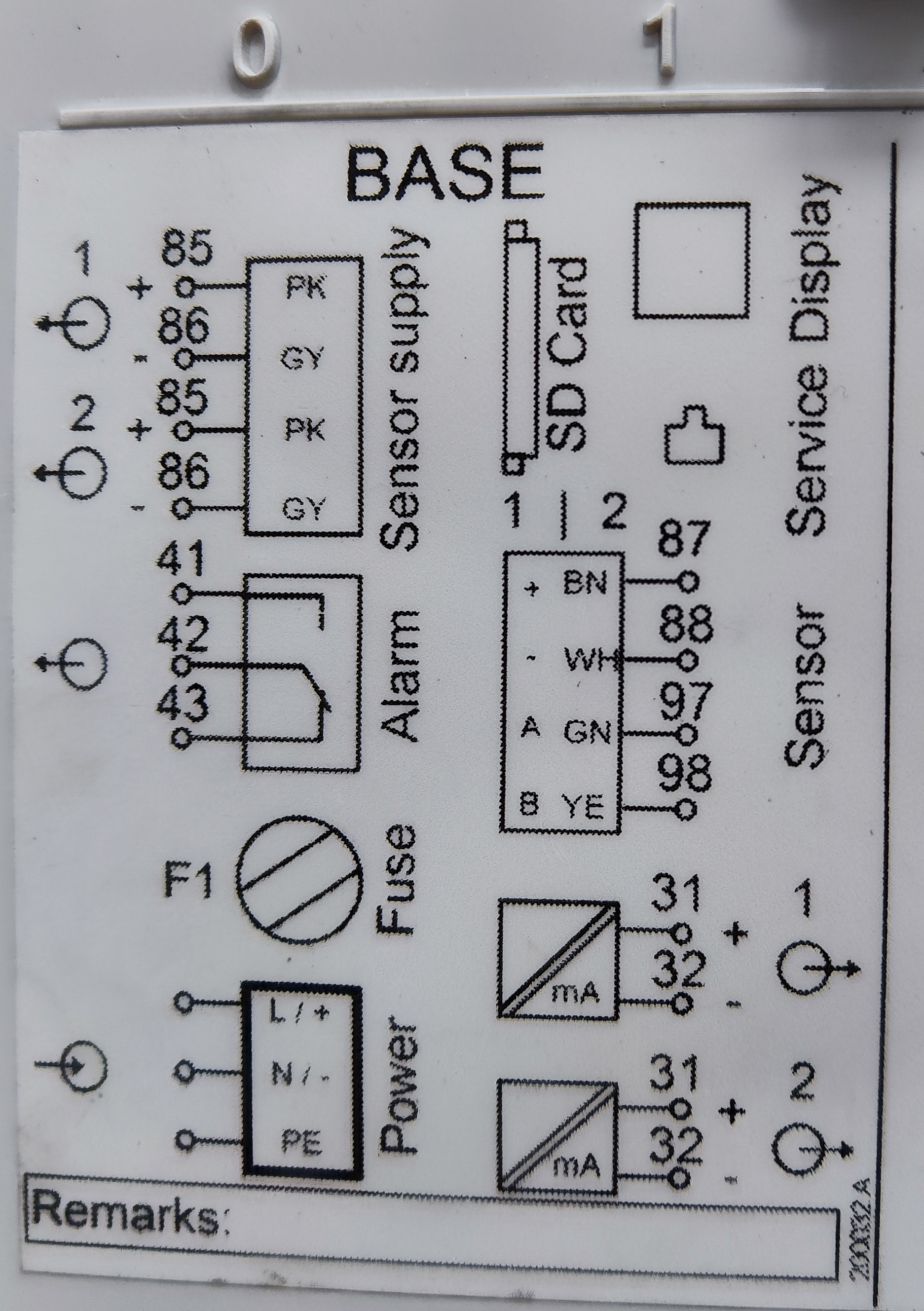

CM442的接线示意图：CM442的主板显示供电为220 V AC，这边我们是使用CPS玻璃电极，数字式传感器，不带附加电源，选用的是CYK10数字电极电缆，接线为87棕色、88白色、97绿色、98黄色。

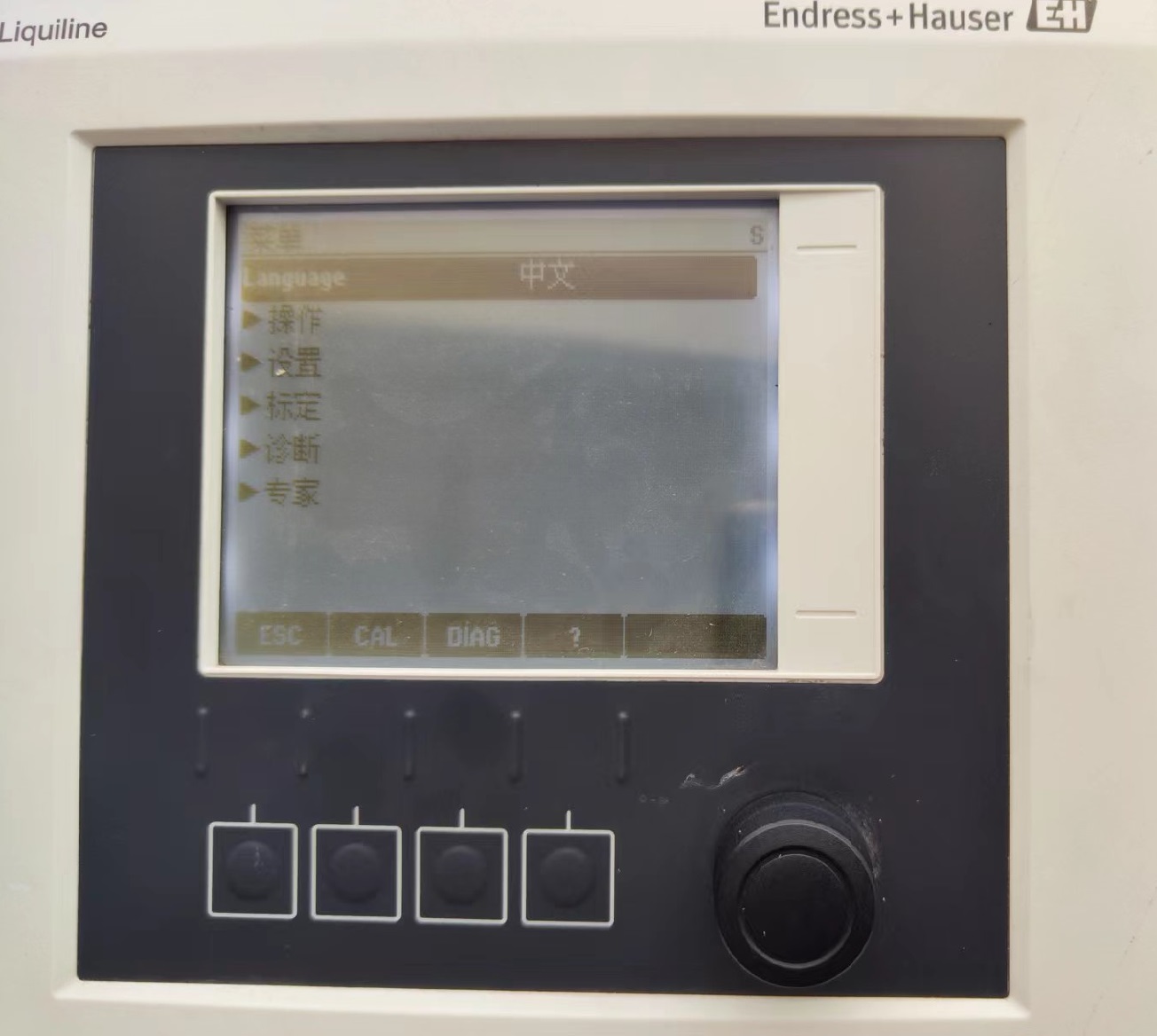

2.通电后，仪器的显示界面。在下图可以看到，一共有4个按键和一个旋钮。旋钮可以左右调节，旋钮的中间是确定键，按确定键可以进入系统菜单。

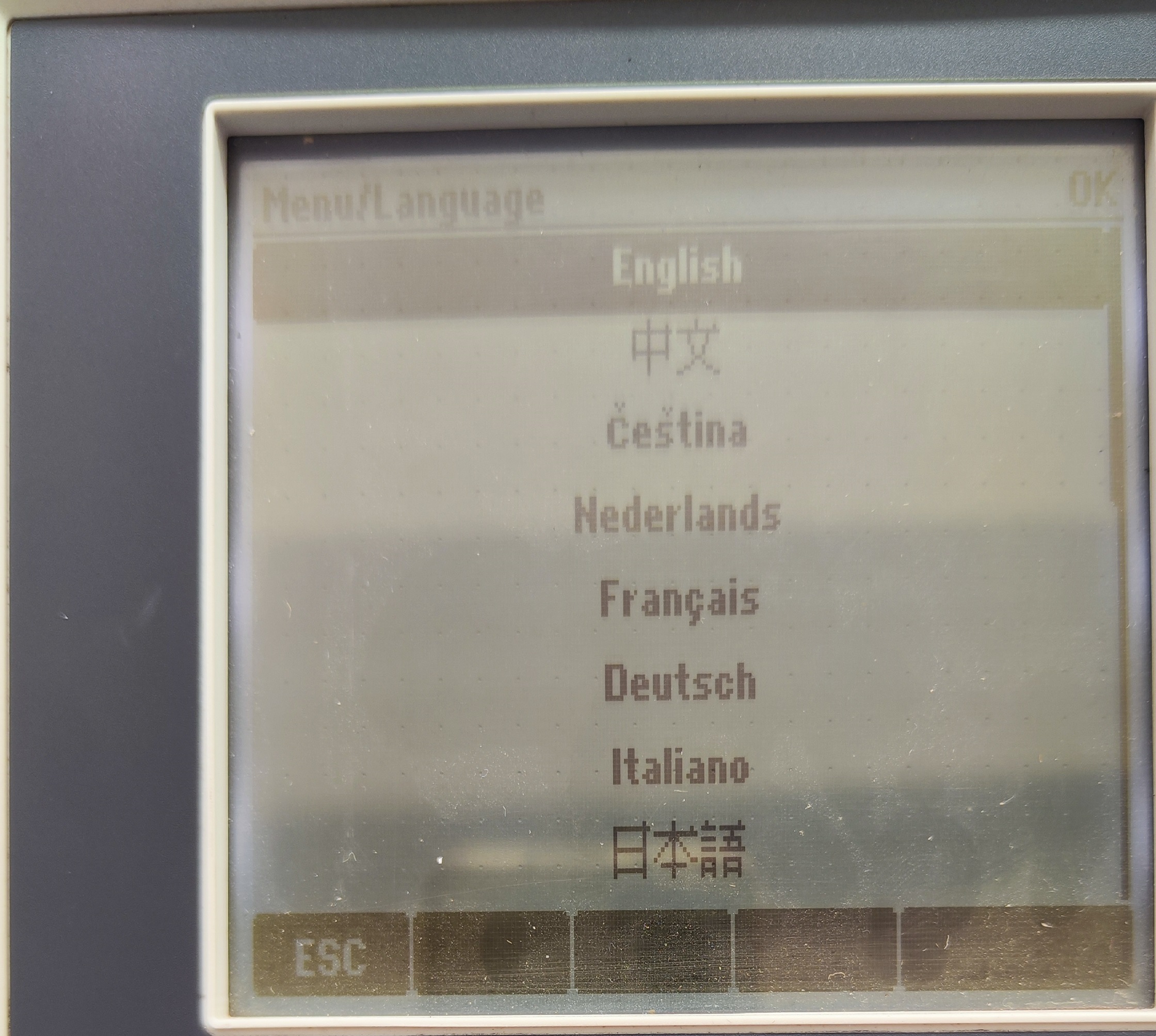

3.修改语言，在菜单找到语言，按旋钮中键便可修改用户需要显示的语言。所以采购CM442的时候，对语言的选择不是必须的 ，反正可以手动调整。

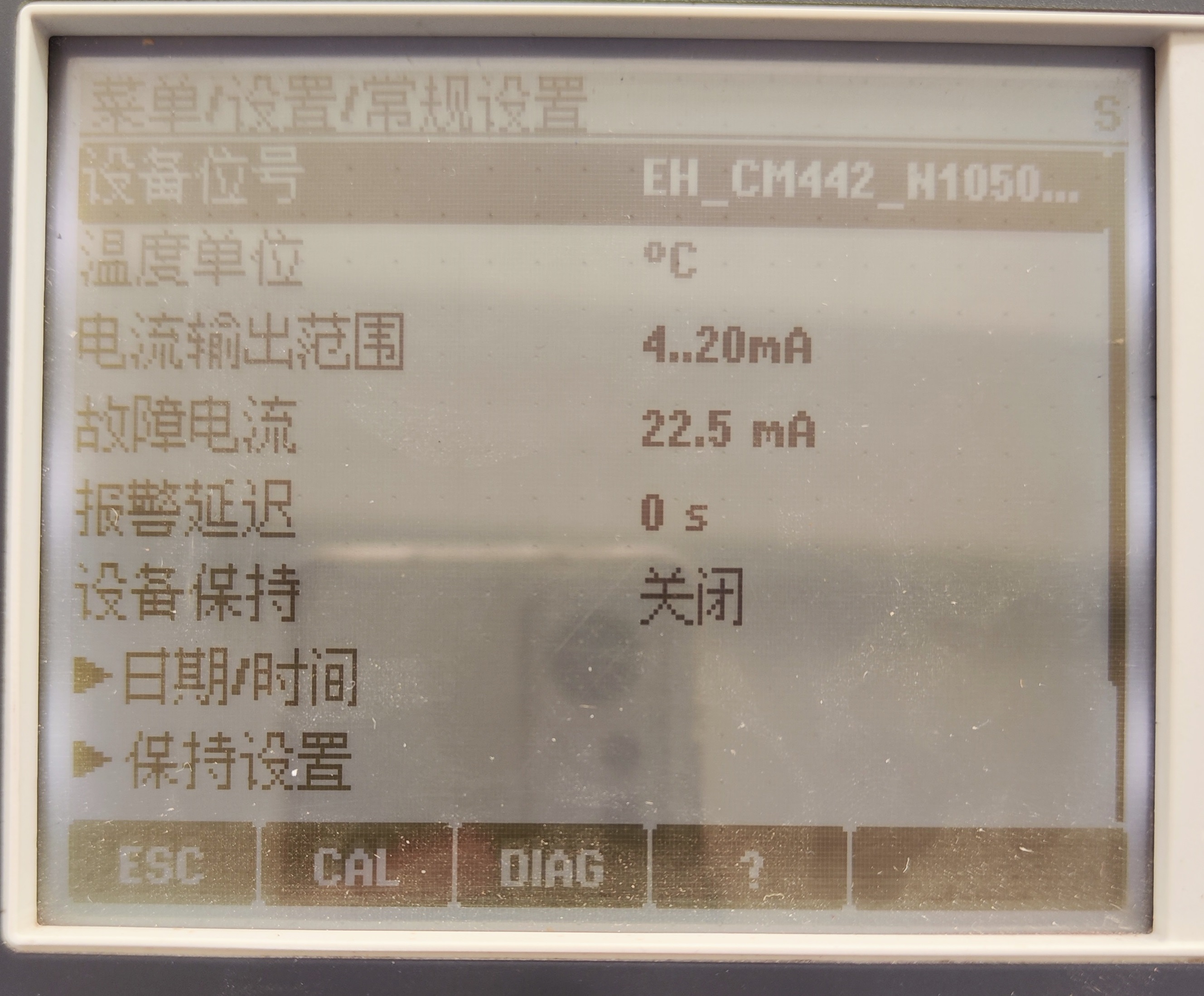

4.可以在菜单界面找到常规设置，数字式传感器内置电子部件，储存标定参数和其他信息。一旦传感器成功连接变送器，传感器参数立即自动传输至变送器中，用于计算当前测量值。用户可以根据需求来选择温度单位和电流输出范围。

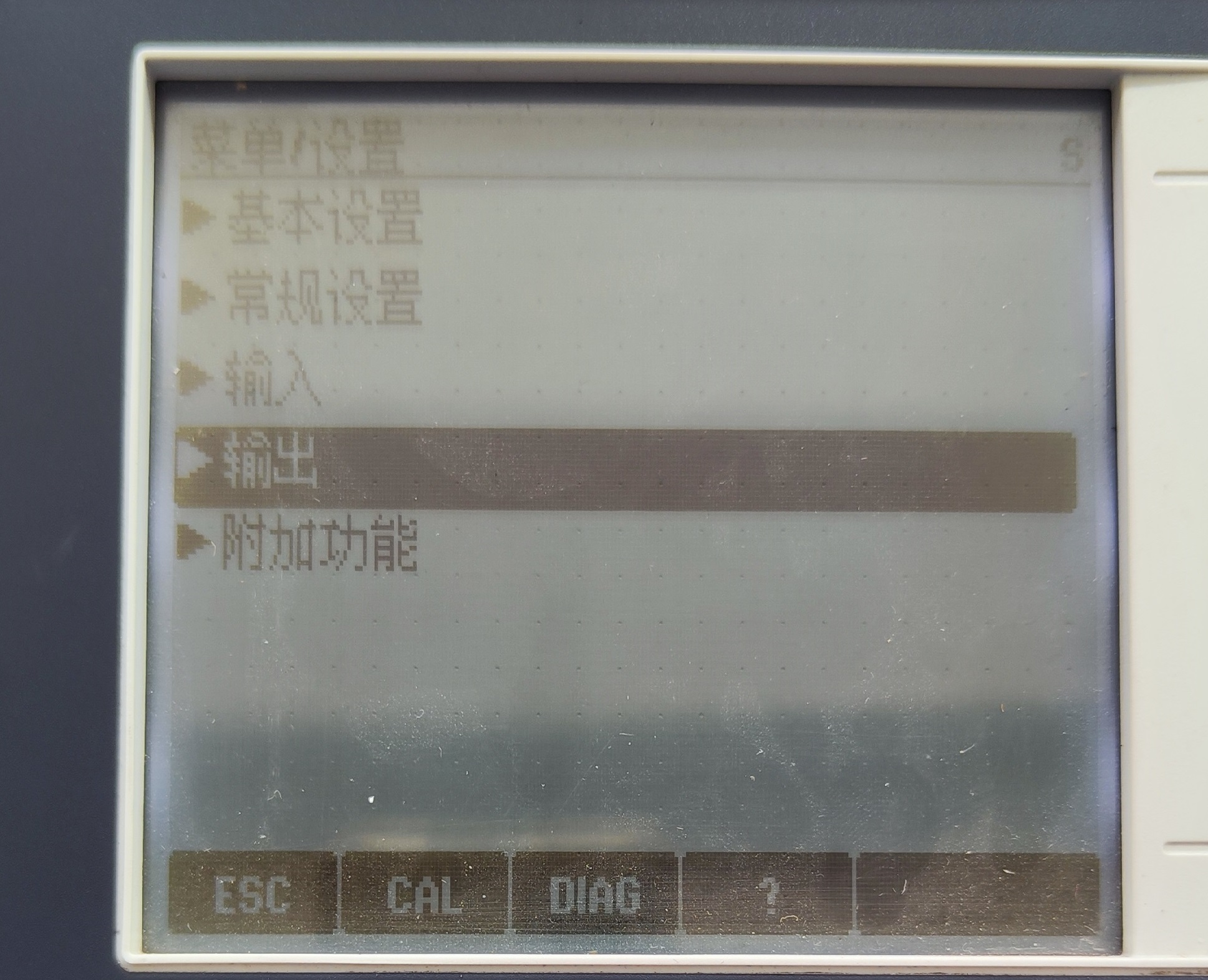

5.在菜单界面找到设置，按旋钮中键，进入输出界面。

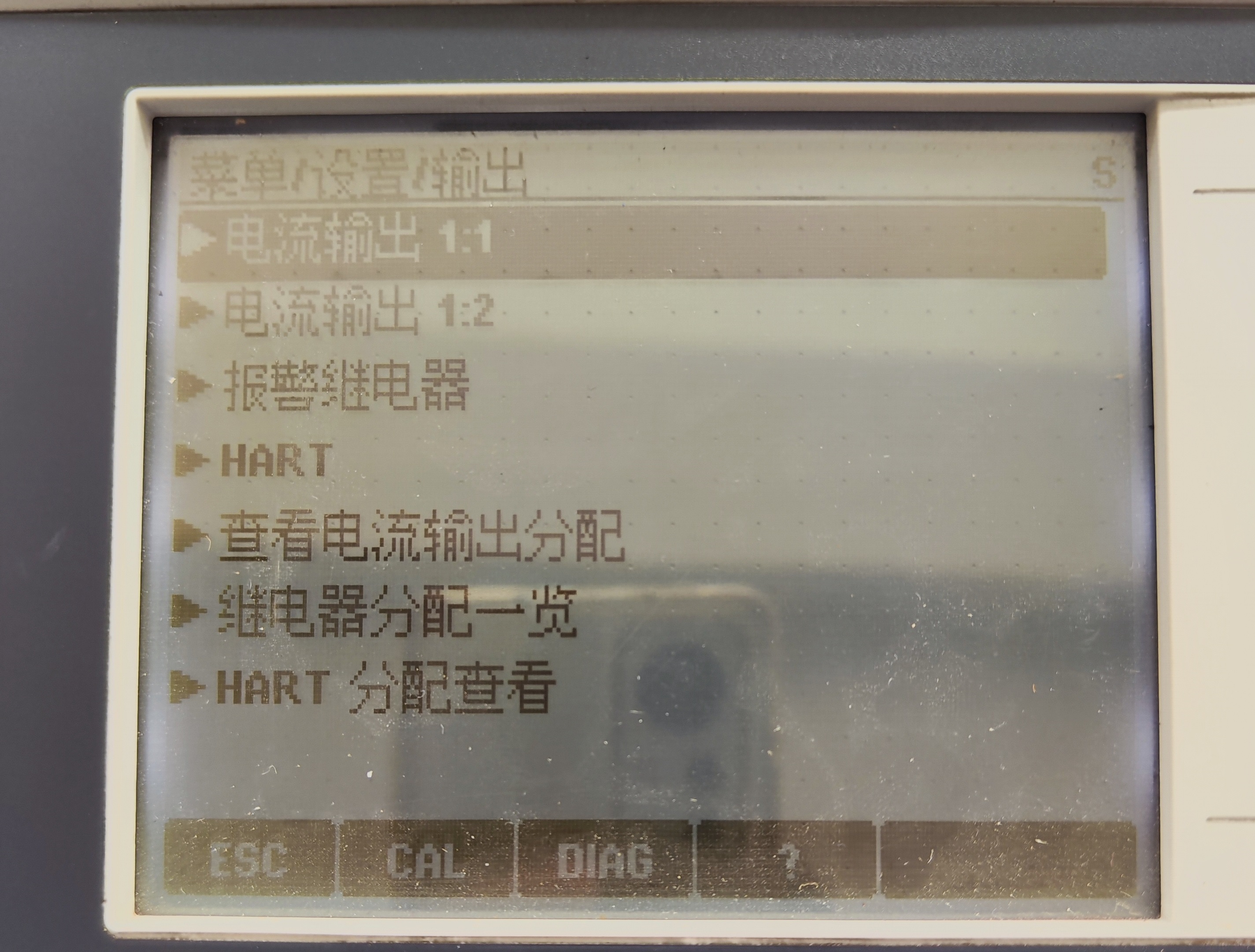

6.下图可以看到电流输出1:1和电流输出1:2，按中键分别进入。

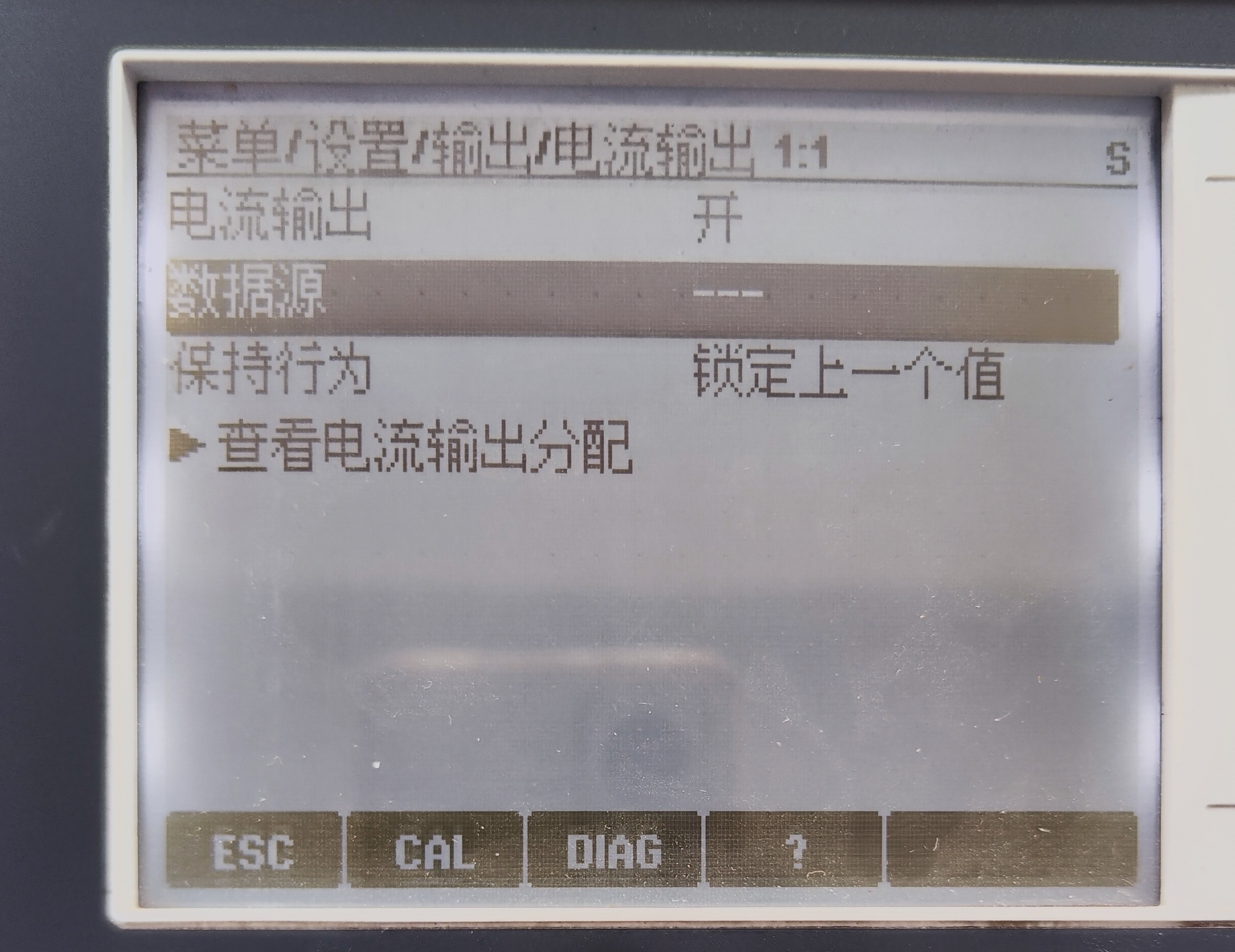

7.旋钮选择数据源，按仪器中键。

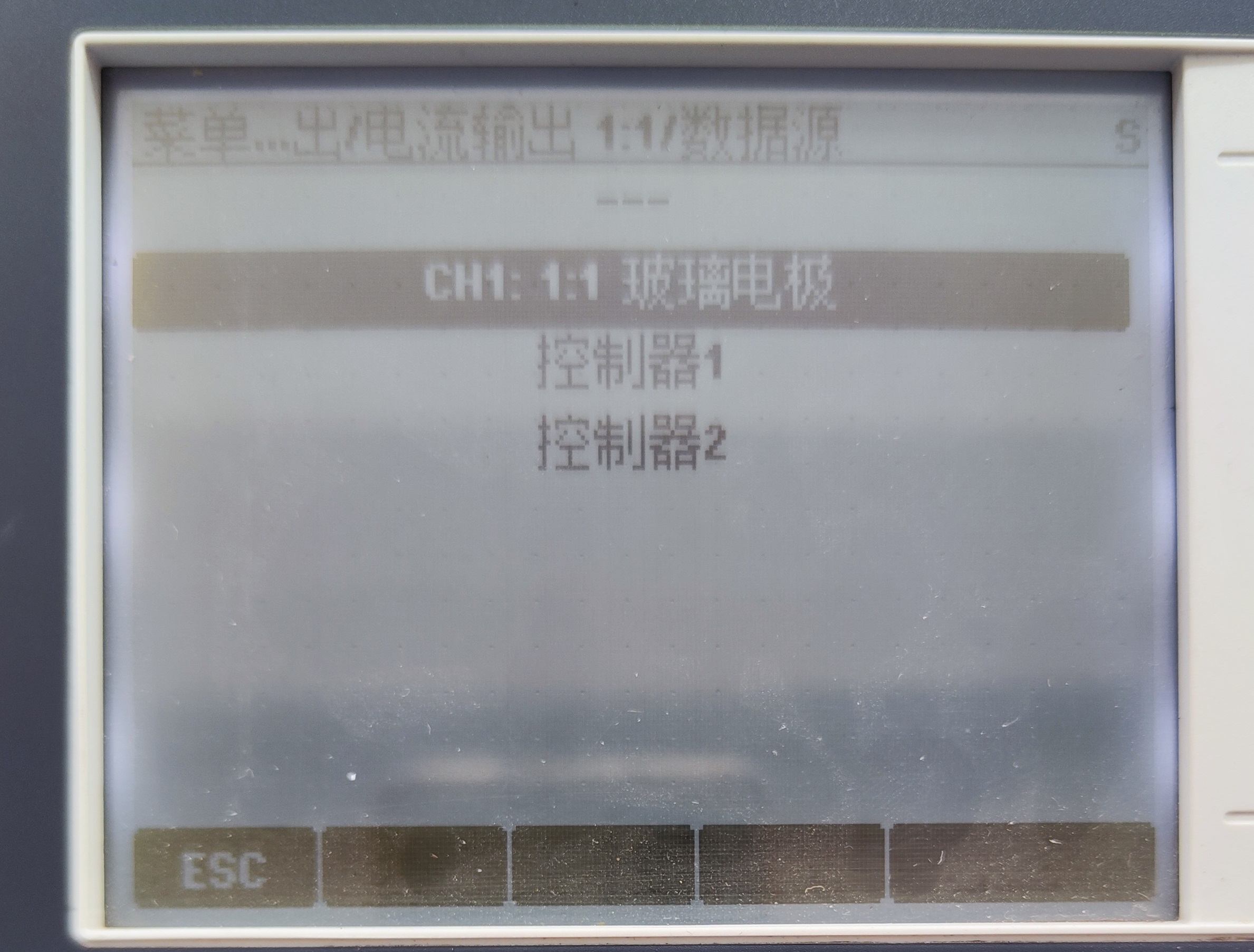

8.如下图所示，选择的是玻璃电极。用户可以根据传感器的不同来选择数据源。

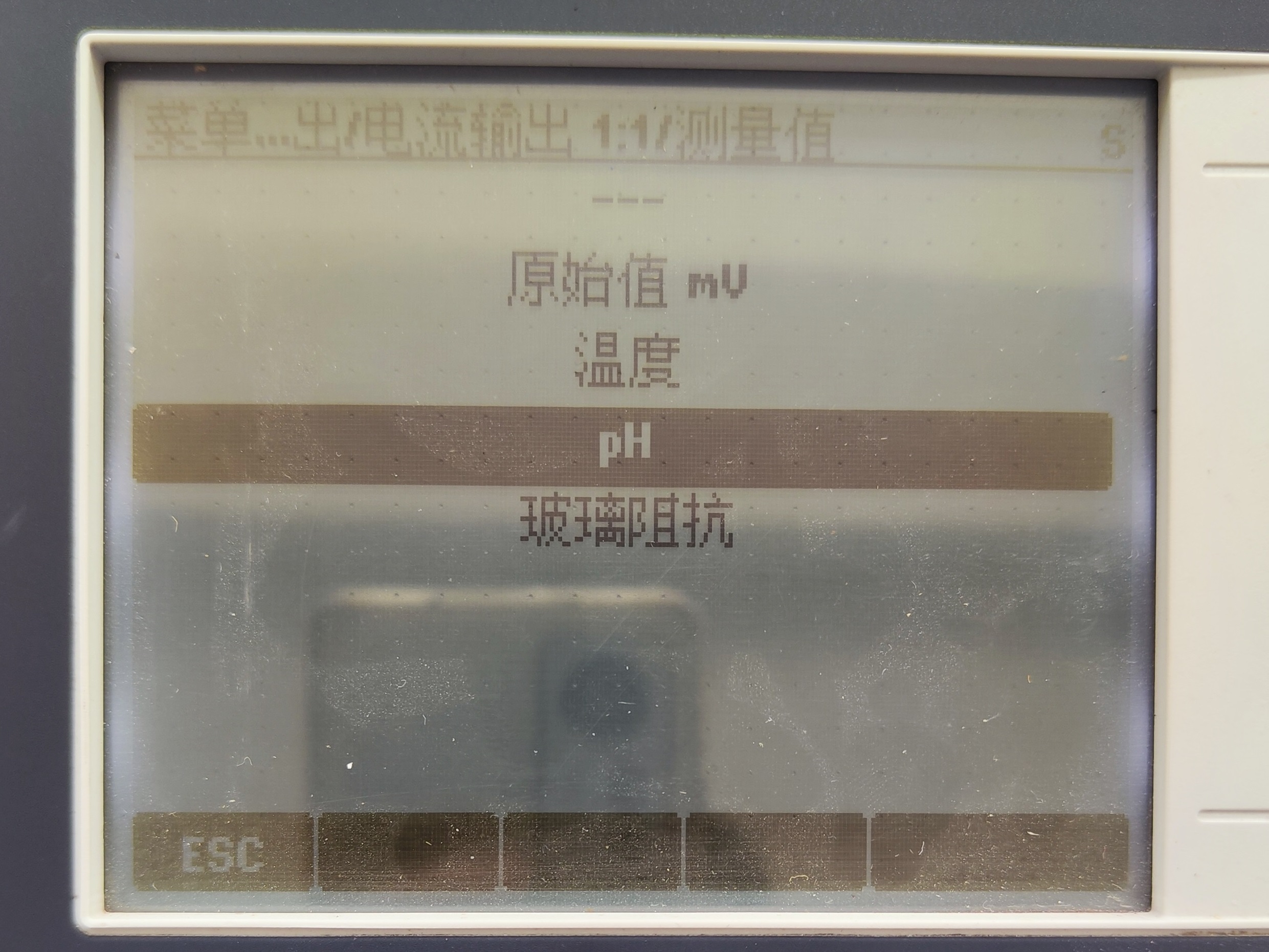

9.选择了数据源，显示界面会出现测量值，用户根据需求来选择自己所需的测量值，电流输出1:2的设定跟电流输出1:1的基本一样，用户可以根据电流输出1:1的步骤来设置。
