Promag 400的安装

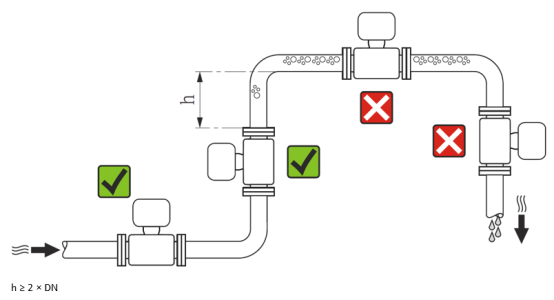

1.安装位置
在向下排空管道中安装
在竖直向下管道(h≥5 m )中安装时,需要在传感器
的下游处安装虹吸管或泄放阀,避免抽压时损坏测
量管内衬。此措施还可以防护系统长期精度降低。

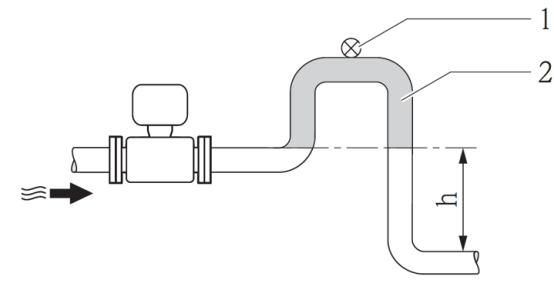

在竖直向下管道中安装
1泄放阀
2虹吸管
h直向下管道的长度

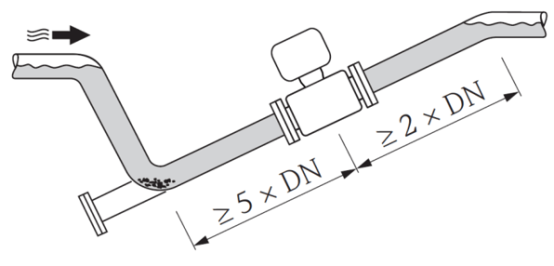

在非满管管道中安装
倾斜放置的非满管管道需要配置泄放口。空管检测
(EPD)功能用于检测管道的空管或非满管状态,提
供附加保护。

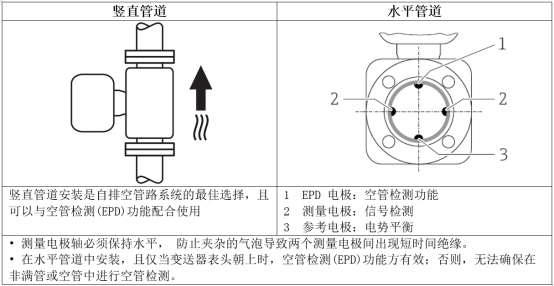

2.安装方向
叁考传感器铭牌上的箭头指向进行安装.务必确保
箭头指向与管道中介质的流向一致。
最佳安装位置应能防止测最管中出现气体和空气积
聚,以及固体沉积。

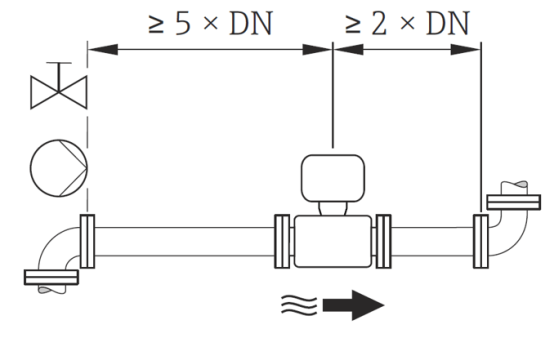

3.前后直管段
请保证下列前后直管段长度,以确保测量精度:

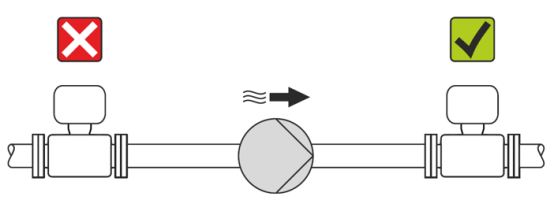

4.系统压力
请勿将传感器安装在泵的入口侧,避免抽压时损坏
测管内村。此外,使用活塞泵、陽膜澩或蠑动泵
时,需要安装脉动流缓冲器。

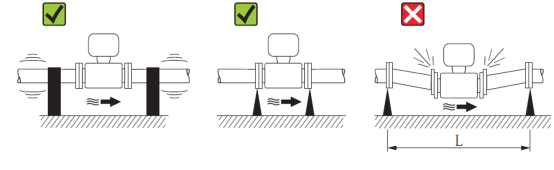

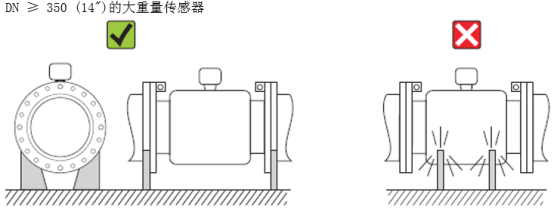

5.振动
在强振动环境下使用时.请支撑并固定管道和传感
器。避免设备振动的措施(L> 10 m)
6.转接管
需要将传感器安装在大口径管道中时,可以选择符
合DIN EN 545标准的转接管(双法兰缩径管)进行安
装。测量极缓慢流动的流体时,使得流速增大,提
高测量精度。

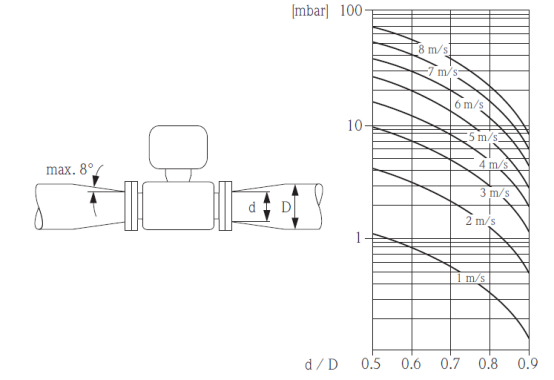

参考下图计算使用缩径管和扩径管后系统的压损大
小。
.计算直径比d/D。
根据流速(缩径管下游处)和直径比d/D ,参考下
图,计算压损大小。
