  • 优势

    • 传感器尺寸:DN 10 到 DN 100 (3/8" 到 4")
    • AISI 316 不锈钢外壳
    • 传感器:卫生型接头,3A 认证及 EHEDG 认证
    • 符合 CIP/SIP 清洗标准的卫生型设计
    • SENSORPROM 存储单元自动更新设置参数,便于调试
    • 外壳防护等级 IP67/NEMA 4X
    • 专利的内置校验仪使用 SENSORPROM 签名技术操作



    应用

    SITRANS F M 电磁传感器主要应用于以下的领域:

    • 食品工业
    • 饮料工业
    • 制药工业

    设计

    • 独特的机械设计,具有大量用户可定制的卫生连接件
    • 一体式或分体式安装,可以“即插即用”,应用灵活
    • 现场升级到 IP68/NEMA 6P 接线盒,很简便
    • 适于危险场合的 ATEX 2G D型(陶瓷内衬)

    操作模式

    流量测量原理基于法拉第电磁感应定律,传感器将流量信号转换成正比于流体流速的电压信号。

    集成

    完整的流量计由传感器和相关 SITRANS F M 5000、6000 和 6000 I变送器组成。灵活的通讯理念 USM II 简化了流量计与众多不同总线系统的集成和升级。这些总线系统包括:HART、FOUNDATION Fieldbus H1、DeviceNet、PROFIBUS DP 和 PA、Modbus RTU/RS 485。

    压力/温度曲线;材料 AISI 316L/1.4404

    压力/温度曲线;材料 AISI 316L/1.4404



    技术规范

    测量原理

    电磁感应

    励磁频率(电源:50 Hz/60 Hz)

    DN 10 … 65 (¼" … 2½"):12.5 Hz/15 Hz
    DN 80 … 100 (3", 4"):6.25 Hz/7.5 Hz

    过程连接



    公称规格

    DN 10 … DN 100 (3/8" … 4")

    过程连接

    卫生型连接有以下安装方式:

    • 直接焊接到管上
    • 夹具固定
    • 螺纹固定

    额定操作条件



    环境条件



    环境温度


    • 传感器

    -40 … +100 °C (-40 … +212 °F)

    • 防爆传感器

    -20 … +60 °C (-4 … +140 °F)

    • 紧凑型变送器 MAG 5000/6000

    -20 … +60 °C (-4 … +140 °F)

    • 紧凑型变送器 MAG 6000 I

    -20 … +60 °C (-4 … +140 °F)

    • 紧凑型变送器 MAG 6000 I Ex

    -10 … +60 °C (14 … 140 °F)

    介质温度



    MAG 1100 F(陶瓷)

    -20 … +150 ºC (-4 … +302 ºF)
    可替换蒸汽杀菌

    MAG 1100 F (PFA)

    -30 … +130 °C (-22 … +266 °F)
    150 °C (302 °F)适合水蒸气消毒

    温度冲击



    MAG 1100 F


    • 持续时间 ≤ 1 分钟,紧接暂停 10 分钟
    • DN 10, 15, 25:最大,ΔT ≤ 80 °C/min
      (3/8", ½", 1":最大, ΔT ≤ 144 °F/min)
    • DN 40, 50, 65:最大,ΔT ≤ 70 °C/min
      (1½", 2", 2½":最大, ΔT ≤ 126 °F/min)
    • DN 80, 100:最大, ΔT ≤ 60 °C/min
      (3", 4":最大, ΔT ≤ 108 °F/min)

    MAG 1100 F (PFA)

    最大 ±100 ºC (212 °F) 瞬间

    工作压力



    MAG 1100 F(陶瓷)

    DN 10 … 65:40 bar (3/8" … 2½":580 psi)
    DN 80:25 bar (3":363 psi)
    DN 100:25 bar (4":363 psi)

    真空:1 x 10-6 barabs (1.5 x 10-5 psiabs)

    MAG 1100 F (PFA)

    20 bar (290 psi)

    真空:0.02 barabs (0.3 psiabs)

    DN 80 … DN 100:CO2 最大压力 7 bar (101.5 psi)

    机械负载(振动)

    18 … 1 000 Hz,随机,2 小时,x、y、z全方位符合 EN 60068-2-36

    传感器:3.17 g RMS

    传感器加一体型 MAG 5000/6000 变送器:3.17 grms

    传感器,带一体式 MAG 6000 I/MAG 6000 I Ex 安装变送器:1.14 grms

    进行 MAG 6000 I/MAG 6000 I Ex 一体安装时, 应用支架支撑变送器以避免传感器部件上的应力。

    外壳压力等级

    IP67 符合 EN 60529 (NEMA 4X),1 mH2O,30分钟

    EMC

    2014/30/EU

    设计



    重量

    参见外形尺寸图

    材质



    外壳


    • MAG 1100 F

    不锈钢 AISI 316L/1.4404

    接线盒(分体型)


    • 标准

    玻璃纤维增强聚酰胺

    • 选件

    不锈钢 AISI 316/1.4436,

    • Ex ATEX(防爆分体型)

    不锈钢 AISI 316/1.4436,

    内衬



    MAG 1100 F(陶瓷)

    氧化铝 Al2O3(陶瓷)

    MAG 1100 F (PFA)

    增强型 PFA(聚四氟乙烯)(非防爆)

    电极



    MAG 1100 F(陶瓷)

    铂和金/钛铜合金

    MAG 1100 F (PFA)

    • DN 10 … 15 (3/8" … ½"):哈氏合金 C276/2.4819
    • DN 25 … 100 (1" … 4"):哈氏合金 C22/2.4602

    电缆进线口

    • 分体式安装 2 x M20 或 2 x ½" NPT
    • 一体式安装
    • MAG 5000/MAG 6000:4 x M20 或 4 x ½″NPT
    • MAG 6000 I:2 x M25 (电源/输出)
    • MAG 6000I Ex:2 x M25 (电源/输出)

    认证和批准



    校准


    • 标准加工校准

    零点,2 x 25 %,2 x 90 %

    危险区域


    • MAG 1100 F(陶瓷)

    • 防爆传感器配有或远程版本 MAG 6000 I Ex 的一体式变送器
    • ATEX, EAC Ex
    • 区域 1 Ex d e ia IIB T6 Gb
    • ATEX
    • 区域 21 Ex tD A21 IP67
    • 标准传感器配有或远程版本 MAG MAG 5000/6000/6000 I Ex 的一体式变送器
    • FM
    • NI I 类,2 区,A,B,C,D 组
    • MAG 1100 F (PFA)

    • 标准传感器配有或远程版本 MAG MAG 5000/6000/6000 I Ex 的一体式变送器
    • FM
    • NI I 类,2 区,A,B,C,D 组

    卫生型


    • MAG 1100 F(陶瓷)
    • 3A(带聚酰胺接线盒的终端)
    • MAG 1100 F (PFA)
    • 3A(带聚酰胺接线盒的终端)
    • EHEDG(带聚酰胺接线盒的终端,DN 25 ... 100 /1 ... 4")
    • 符合 EC 1935:2004 卫生健康标准的欧洲食品级接触材料

    压力设备

    PED - 2014/68/EU

    其他

    • EAC(俄罗斯、白俄罗斯、哈萨克斯坦)
    • KCC(韩国)




    附件

    焊接适配器



    直接焊接到乳品管上的接头,不锈钢 1.4404

    Tri-Weld ISO 2037, DIN 11850, SMS 3008, BS 4825‑1

    • DN 10, 15, 25, 40, 50 和 65 (3/8", ½", 1", 1½", 2" 和 2½")

    PN 40 (600 psi)

    • DN 8 和 DN 100 (3" 和 4")

    PN 25 (350 psi)

    夹具接头

    Tri-Clamp, ISO 2852, DIN 32676, SMS 3016, BS 4825‑3

    DN 10, 15, 25, 40 和 50 (3/8", ½", 1", 1½" 和 2")

    PN 16 (200 psi)

    DN 65, 80 和 100 (2½", 3" 和 4")

    PN 10 (150 psi)

    螺纹接头



    DIN 11851


    • DN 10, 15, 25, 和 40 (3/8", ½", 1", 和 1½")

    PN 40 (600 psi)

    • DN 50, 65, 80 和 100 (2", 2½", 3" 和 4")

    PN 25 (350 psi)

    ISO 2853, BS 4825-4


    • DN 10, 15, 25, 40, 50, 65 和 80 (3/8", ½", 1", 1½", 2", 2½" 和 3")

    PN 16 (200 psi)

    SMS 1145


    • DN 25, 40, 50, 65 和 80 (1", 1½", 2", 2½" 和 3")

    PN 6 (80 psi)

    设计



    材质



    适配器

    不锈钢 AISI 316/1.4436,

    密封垫


    • MAG 1100 F(陶瓷)

    带不锈钢插件 (AISI 304/1.4301) 的 FKM/FPM (‑20 … +150 °C (-4 … +302 °F))

    EPDM (-20 … +150 °C (-4 … +302 °F))

    • MAG 1100 F (PFA)

    EPDM (-20 … +150 °C (-4 … +302 °F))

    NBR (-20 … +100 °C (-4 … +212 °F))




    注意:

    接头与传感器相连时,工作压力小于接头所允许的压力。



    尺寸图

    传感器 MAG 1100 F,一体式/分体式

    尺寸单位:[mm]

    重要提示:对于使用 MAG 6000 I/Ex 的一体式安装 – 需要支撑变送器以避免传感器压力。

    尺寸
    DN

    L
    [mm]

    A
    [mm]

    A1 3)
    [mm]

    2)
    [mm]

    B1
    [mm]

    D
    [mm]

    Di (Al2O3)
    [mm]

    Di PFA
    [mm]

    重量 1)
    [kg]

    10

    64

    161

    315

    193.7

    344.7

    64.0

    10

    10

    2.2

    15

    64

    161

    315

    193.7

    344.7

    64.0

    15

    16

    2.2

    25

    79

    169

    323

    207.5

    359.0

    77.5

    25

    26

    2.7

    40

    94

    179

    333

    228.0

    379.0

    91.0

    40

    38

    3.4

    50

    104

    188

    342

    247.7

    398.7

    119.0

    50

    50

    4.2

    65

    131

    197.5

    351

    262.6

    413.6

    130.0

    65

    66

    5.5

    80

    156

    204

    357

    281.0

    432.0

    155.0

    80

    81

    7.0

    100

    186

    217

    370

    308.0

    459.0

    183.0

    100

    100

    10.0




    尺寸
    [inch]

    L
    [inch]

    A
    [inch]

    A1 3)
    [inch]

    2)
    [inch]

    B1
    [inch]

    D
    [inch]

    Di (Al2O3)
    [inch]

    Di PFA
    [inch]

    重量 1)
    [lb]

    3/8

    2.52

    6.34

    12.40

    7.62

    13.57

    2.52

    0.39

    0.39

    4.8

    ½

    2.52

    6.34

    12.40

    7.62

    13.57

    2.52

    0.59

    0.63

    4.8

    1

    3.11

    6.66

    12.72

    8.17

    14.13

    3.05

    0.98

    1.02

    4.9

    3.70

    7.05

    13.11

    8.98

    14.92

    3.58

    1.57

    1.50

    7.5

    2

    4.09

    7.40

    13.47

    9.75

    15.70

    4.68

    1.97

    1.97

    9.2

    5.16

    7.78

    13.82

    10.34

    16.28

    5.12

    2.56

    2.60

    12.0

    3

    6.14

    8.03

    14.06

    11.06

    17.01

    6.10

    3.15

    3.19

    15.0

    4

    7.32

    8.54

    14.57

    12.13

    18.07

    7.20

    3.94

    3.94

    22.0




    1) 安装 MAG 5000 或 MAG 6000 一体式变送器后,重量增加约 0.8 kg (1.8 lb),
    安装 MAG 6000 I 变送器后,重量增加约 5.5 kg ( 12.1 lbs)。

    2) 使用不锈钢接线盒时,长度减少 14.5 mm (0.571")(总是防爆型)

    3) A2比 A1 短 3 mm (0.12")

    MAG 1100 F 传感器一体式/分体式 — 嵌入长度

    规格

    A

    1)

    DN

    Inch

    [mm]

    [inch]

    [mm]

    [inch]

    10

    3/8

    99

    3.90

    146

    5.75

    15

    ½

    99

    3.90

    146

    5.75

    25

    1

    113

    4.45

    161

    6.34

    40

    126

    4.96

    176

    6.93

    50

    2

    154

    6.06

    186

    7.32

    65

    165

    6.50

    223

    8.78

    80

    3

    200

    7.87

    258

    10.16

    100

    4

    225

    8.86

    288

    11.34



    1) 总嵌入长度“L”与所选择的接头类型无关。

    来源:西门子网站公开信息

MAGFLO MAG 1100 F 电磁流量计传感器

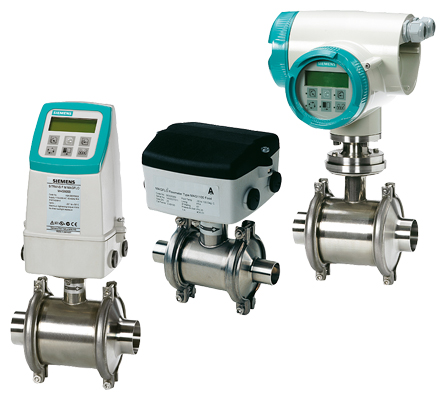

SITRANS F M MAG 1100 F 电磁传感器是为了满足食品和饮料工业的需求而设计的。
