技术参数
加入对比温度计
| 测量原理 | 热电阻温度探测器 |
| 特性 / 应用 | 美国样式电缆探头过程连接作为卡套接头无颈部 |
| 保护套管 | 无 (不 intended 至为使用带保护套管) |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 PTFE-绝缘, 刚性 |
| 保护套管外径 / 芯子 | 1/8'' (3,18 mm) 3/16'' (4,76 mm) 1/4'' (6,35 mm) 3/8'' (9,53 mm) |
| 最大插入深度(按需) | 高达 96" (2439 mm) others 按需 |
| 保护套管材质 | 传感器护套 316/316L |
| 可选涂层 | 不适用 |
| 过程连接 | 卡套接头: NPT1/8" NPT1/4" |
| 端部形状 | 直形缩径 |
| 表面粗糙度 Ra | 不 defined |
| 工作温度范围 | PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F) |
| 最大过程压力(静压) | 在 20 °C: 40 bar (580 psi) depends 在配置 |
| 测量精度 | 等级符合 IEC 60751 等级 B 符合 IEC 60751 |
| 响应时间 | 63% rt = 2,0 s |
| 一体化表头变送器 | 不适用 |

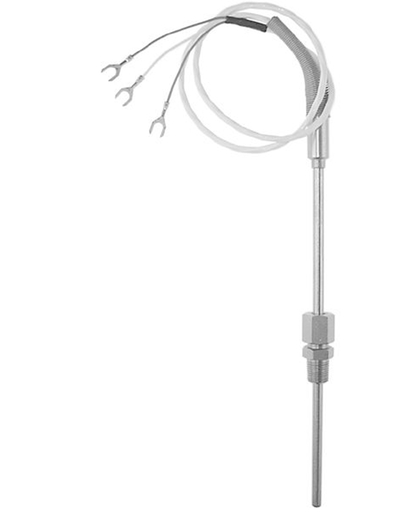

Pt100电缆探头安装简便，具有高操作安全性；在通用过程中进行可靠、高精度测量。无需使用附加热保护套管，探头的铠装芯子直接接触过程介质。确保电缆探头能够快速准确地检测温度变化。
优势
-
用户自定义插入深度，使用灵活
-
缩径型/锥管型末端，响应时间短
-
简单的模块结构：性价比高。订购和重新订购简单
-
安装在大多数设备上均能提升电气隔离性能(2 kV)
应用领域
-

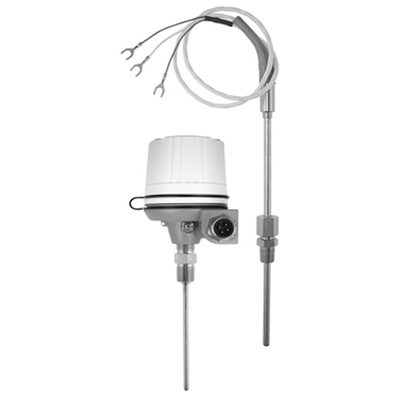

TH12是热电阻(RTD)温度传感器，适用于过程行业或环保工厂自动化。包括热电阻(RTD)测量探头、绝缘层和铠装芯子。
-
传感器可用于：热交换器
-
动力回收区
-
碳再生炉
-
烘干机
-
烟气
-
压缩机站
-
过程反应器
型号配置 / 参数对比
来源:Endress+Hauser网站公开信息
附件 / 备件 1
共 1 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| TU301- | **卡套螺纹Product being phased out, limited availability. | 询价 |
服务案例
市政污水处理 · 热电阻应用案例
项目概况
项目现场在城市污水处理厂的进水、生化与出水工段。客户希望在既有装置上完善热电阻配置，核心诉求是以铂电阻元件做高精度温度测量。
技术难点
真正麻烦的是：污水中含固率高、含腐蚀性组分，昼夜水量波动大，并且出水指标波动、探头易被污泥与生物膜覆盖。这些都要求热电阻在配置时按精度等级、线制与插深选 Pt100 / Pt1000。
配置方案
按温度测量组织供货与实施：按测温点位置与响应要求做温度方案。现场按精度等级、线制与插深选 Pt100 / Pt1000，并逐条核对：出水须稳定达到一级 A 标准并联网上传数据。
投运表现
完成调试后，低温段精度优势明显，工艺窗口更可控，测量数据可直接用于工艺调整与考核。
食品饮料 · 热电阻应用案例
现场工况
该客户属于食品饮料行业，生产装置位于配料、杀菌、灌装与 CIP 清洗工段。项目的主要任务就是以铂电阻元件做高精度温度测量。
需要解决的问题
难点在于介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高；与此同时清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。选型上必须按精度等级、线制与插深选 Pt100 / Pt1000。
我们的做法
我们采用温度测量的交付思路 — 按测温点位置与响应要求做温度方案。实施时按精度等级、线制与插深选 Pt100 / Pt1000，同时逐项校验：须满足食品安全与卫生级（3-A / EHEDG）要求。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 低温段精度优势明显，工艺窗口更可控。
化工制药 · 热电阻应用案例
应用背景
反应釜、计量罐与成品储罐区是化工制药行业的典型工况。项目以热电阻为切入点，重点是以铂电阻元件做高精度温度测量。
工况约束
强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，而介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境的条件又进一步放大了这一点。因此热电阻必须按精度等级、线制与插深选 Pt100 / Pt1000。
交付方案
交付按温度测量来组织 — 按测温点位置与响应要求做温度方案。实施中按精度等级、线制与插深选 Pt100 / Pt1000，同时满足需满足防爆认证与 GMP 数据可追溯要求。
使用效果
运行结果表明：低温段精度优势明显，工艺窗口更可控，该测点的测量置信度明显提高。
电力能源 · 热电阻应用案例
客户情况
电力能源行业的典型场景是锅炉给水、汽机凝结水与脱硫脱硝系统。本次测量对象为热电阻，工作重点是：以铂电阻元件做高精度温度测量。
面临的难点
现场工况为高温高压，蒸汽与含盐水并存，加上高温高压下测量漂移，非计划停机代价极高，常规配置很难长期胜任。方案需要按精度等级、线制与插深选 Pt100 / Pt1000。
实施方式
方案由温度测量落地：按测温点位置与响应要求做温度方案。技术要点在于按精度等级、线制与插深选 Pt100 / Pt1000，并确保符合：需满足电力行业规程与机组可用率指标。
客户收益
实际效果上，低温段精度优势明显，工艺窗口更可控，现场运维人员的工作负担随之下降。
