技术参数
加入对比连续测量 / 液体
| 测量原理 | 差压压力 |
| 特性 / 应用 | 电子差压压力变送器带金属传感器用于物位, 体积或质量测量内液体. |
| 供电 / 通信 | 4...20 mA HART |
| 测量精度 | 0.075% 的单独传感器, "PLATINUM" 0.05% 的单独传感器 |
| 长 term 稳定性 | 0.05% 的 URL/年的单独传感器 |
| 环境温度 | –40...+80°C (–40... +176°F) |
| 过程温度 | –40...+125°C (–40 ... +257°F) |
| 过程压力 / 最大耐压 | 160 bar (2400 psi) |
| 压力测量范围 | 400 mbar...10 bar (6 psi...150 psi) |
| 主要接液部件 | 316L, 合金 C |
| 过程连接 | Threads 法兰 (DIN, ASME,JIS) |
| 过程连接卫生型 | DIN11851 DIN11864-1 Tri-卡箍 DRD Varivent |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国 IEC Ex, NEPSI, INMETRO |
| 设计认证 | NACE MR0175 EN10204-3.1 |
| 卫生型认证 | FDA |
| 选项 | 4-系列数字显示 SS- 或铝外壳 |
| 应用限制 | 用途软件 Applicator Sizing 电子 DP |
压力
| 测量原理 | 差压压力 |
| Characteristic | 电子差压压力变送器带金属传感器用于物位, 体积或质量测量内液体. |
| 供电电压 | 4...20 mA HART: 12...45V DC (非 Ex) Ex ia: 12...30V DC |
| 参考精度 | 0.075% 的单独传感器, "PLATINUM" 0.05% 的单独传感器 |
| 长 term 稳定性 | 0.05% 的 URL/年的单独传感器 |
| 过程温度 | –40...+125°C (–40...+257°F) |
| 环境温度 | –40...+80°C (–40...+176°F) |
| 测量单元 | 400 mbar...10 bar (6 psi...150psi) |
| 真空电阻 | 10 mbar (0.15 psi) |
| 最大. 耐压限制 | 160 bar (2400 psi) |
| 过程连接 | Threads 法兰 (DIN, ASME,JIS) |
| 过程连接卫生型 | DIN11851 DIN11864-1 Tri-卡箍 DRD Varivent |
| 材料过程膜片 | 316L, AlloyC, |
| Fill 流体 | 硅胶油 Synthetic 油 |
| 材料外壳 | Die-铸造铝不锈钢钢 |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IECEx, NEPSI, INMETRO, UK Ex |
| 设计认证 | NACE MR0175, EN10204-3.1, |
| 卫生型认证 | EHEDG 3 |

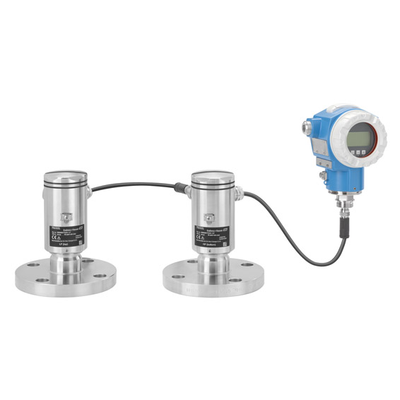

Deltabar FMD72 电子式差压测量系统用于测量压力容器或蒸馏塔/蒸发器中液体的压力、液位、体积或质量。高压侧传感器（HP）测量液体静压，低压侧传感器（LP）测量顶部压力，变送器根据传感器输入值计算液位。电子远传差压液位测量系统消除了传统差压测量遇到的难题。
优势
消除了环境温度变化导致的测量值漂移
消除了取压管内的凝结或蒸发以及堵塞等状况
消除了冬季取压管供热防冻（安装、保温）的高昂成本
消除了传统系统管道、接头容易发生泄漏等状况
多变量液位测量： 同一个系统提供基于HART通信的差压、顶部压力及温度测量
基于HART通信的诊断功能提示系统整体运行状态
直观的菜单驱动式安装
应用领域
用于压力罐和蒸馏塔/蒸发器内差压、液位、体积和质量测量
附件 / 备件 46
共 46 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 71111056 | 大气补偿过滤口Consists of: Vent screw 304. Pressure compensation filter. O-ring EPDM, protection lid. Usage: FMB50, FMB51, FMB52, FMB53, FMD71, FMD72, FMD76, FMD77, FMD78, FMR60B, FMR62B, FMR63B, FMR66B, FMR67B, PMC51, PMC71, PMD70, PMD75, PMP71, PMP75, PMP51, PMP55. | 询价 |
| 71002811 | 带视窗盖Material: 316L Sight glass: Polycarbonat PC flat gasket VMQ, centering ring, screw approval A,F,R,S,U,1,6 Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 询价 |
| 52024110 | 按键外壳for external operation consists of: push button, cover + screws colour: dark grey | 询价 |
| 71290825 | 接地端子Consists of: spring washer, screw, earth handle, clamp. Usage: housing T14/T15/T17, FMB70, FMD71/FMD72/ FMD77/FMD78, PMC71, PMP71/PMP75, PMD70/PMD75. Housing F30/F31, FMB50/FMB51/FMB52/ FMB53, PMC51, PMD55, PMP51/PMP55. | 询价 |
| 52020432 | 带垫圈铝盖Material: Aluminium, coated O-ring EPDM, FDA not for EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 询价 |
| 52020433 | 带垫圈铝盖Material: Aluminium, coated O-ring EPDM, FDA for EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 | 询价 |
| 52020433 | 带垫圈铝盖Material: Aluminium, coated O-ring EPDM, FDA for EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 | 询价 |
| 71245247 | 铝盖Material: aluminium, coated. Sight glass: mineral glass, coated. O-ring EPDM, FDA. Not for EEx d/XP. Usage: FMB70, FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 查看详情 |
| 71245249 | 铝盖Material: aluminium. Sight glass mineral glass, coated. O-ring EPDM, FDA. Individual tested, EEx d/XP. Usage: FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 询价 |
| 71245250 | 盖Material: 316L. Sight glass: mineral glass, coated. O-ring EPDM, FDA. Individual tested, EEx d/XP. Usage: FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 询价 |
| 71206968 | 不锈钢盖Material: 316L. Sight glass: mineral glass,coated. O-ring FVMQ. Individual tested, EEx d/XP. Usage: FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 询价 |
| 71002774 | 不锈钢盖Material: 316L flat gasket VMQ, centering ring, screw not for EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 询价 |
| 71002810 | 带视窗盖Material: 316L Sight glass: mineral glass flat gasket VMQ, centering ring, screw approval 2,3,4,8,Q,W,7,8 Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 询价 |
| 52020429 | 密封圈组件consists of: 5x O-ring 75,87x2.62, EPDM, PTFE, FDA | 询价 |
| 52028310 | 不锈钢盖Material: 316L O-ring EPDM, FDA individual tested, EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 | 询价 |
| 52028310 | 不锈钢盖Material: 316L O-ring EPDM, FDA individual tested, EEx d/XP Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 | 询价 |
| XPP0006- | 电子插件 FMD72Transmitter electronis. Usage: FMD71/FMD72. | 询价 |
| 71191892 | 接线端子RFI-filter. Usage: FMB70, FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 询价 |
| 71191894 | 接线端子Overvoltage protection, RFI-filter. Usage: FMB70, FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. | 询价 |
| 71002865 | 显示模块Digital display with snapped bracket languages de, en, fr, es, it, nl for electronics from software version 2.0 languages ja, zh for electronics from software version 2.0.1 Cerabar S PMC71,PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 查看详情 |
| XPP0007- | 传感器 FMD72 | 询价 |
| XPP0007- | 传感器 FMD72 | 询价 |
| 71186142 | 电子插件Usage: FMD71/FMD72. | 询价 |
| 71186144 | 铝盖Material: aluminium. O-ring EPDM/PTFE. Hinge ring. Usage: FMD71/FMD72. | 询价 |
| 71186147 | 不锈钢盖Material: stainless steel. O-ring EPDM/PTFE. Hinge ring. Usage: FMD71/FMD72. | 询价 |
| 71186149 | 密封圈组件Consists of: O-ring 43.62x2.62 EPDM/PTFE, 5pcs. Usage: FMD71/FMD72. | 询价 |
| 71186150 | 大气补偿过滤口Pressure compensation plug, stainless steel. Sensor housing aluminium, stainless steel. Usage: FMD71/FMD72. | 询价 |
| 71186151 | 大气补偿过滤口Pressure compensation plug, plastic. Sensor housing aluminium, stainless steel. Usage: FMD71/FMD72. | 询价 |
| 71186153 | FMD72传感器电缆缆塞，M20Consists of: cable gland M20 VA. O-ring, plug. Usage: FMD71/FMD72. | 询价 |
| 71186154 | 电缆入口Consists of: cable gland NPT. O-ring, plug. Usage: FMD71/FMD72. | 询价 |
| 71440355 | 传感器接头Usage: FMD71/FMD72. | 询价 |
| 71440356 | 变送器M12/M20 4针连接头Usage: FMD71/FMD72. | 询价 |
| 71444959 | 电缆转接头Usage: FMD71/FMD72. | 询价 |
| 71186157 | 转接件For mounting over M12 plug for conduit use. Usage: FMD71/FMD72. | 询价 |
| XPRFID- | Spare RFID TAGConsists of: RFID TAG, fixing wire, crimp sleeve. | 询价 |
| 71186132 | 电缆Connection sensor > sensor. Connection sensor > transmitter. Usage: FMD71/FMD72. | 询价 |
| 71186136 | 电缆Connection sensor > sensor. Connection sensor > transmitter. Usage: FMD71/FMD72. | 询价 |
| 71186138 | 电缆Connection sensor > sensor, connection sensor > transmitter. Usage: FMD71/FMD72. | 询价 |
| 71186141 | 电缆Connection sensor > sensor. Usage: FMD71/FMD72. | 询价 |
| 71243224 | 电缆Connection sensor > sensor. Usage: FMD71/FMD72. | 询价 |
| 71377369 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMD71/FMD72, PMC71, PMP55, PMP71/75. | 询价 |
| 71377370 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75. | 询价 |
| 71377371 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75. | 询价 |
| 71377379 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMD71/FMD72, PMC71, PMP55, PMP71/75. | 询价 |
| 71377380 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75. | 询价 |
| 71377383 | 冲洗环Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75. | 询价 |
型号配置 / 参数对比
型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
测量原理视频
点击播放说明书下载 6
查看该型号全部资料服务案例
市政污水处理
市政污水处理 · 差压测量应用案例
项目概况
项目现场在城市污水处理厂的进水、生化与出水工段。客户希望在既有装置上完善差压测量配置，核心诉求是测量两点压差，用于流量与过滤器监测。
技术难点
真正麻烦的是：污水中含固率高、含腐蚀性组分，昼夜水量波动大，并且出水指标波动、探头易被污泥与生物膜覆盖。这些都要求差压测量在配置时核算静压上限、过载余量与引压管路。
配置方案
按压力测量组织供货与实施：按过程压力与温度做压力测量方案。现场核算静压上限、过载余量与引压管路，并逐条核对：出水须稳定达到一级 A 标准并联网上传数据。
投运表现
完成调试后，过滤器按压差更换，滤芯寿命用足，测量数据可直接用于工艺调整与考核。
食品饮料
食品饮料 · 差压测量应用案例
现场工况
该客户属于食品饮料行业，生产装置位于配料、杀菌、灌装与 CIP 清洗工段。项目的主要任务就是测量两点压差，用于流量与过滤器监测。
需要解决的问题
难点在于介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高；与此同时清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。选型上必须核算静压上限、过载余量与引压管路。
我们的做法
我们采用压力测量的交付思路 — 按过程压力与温度做压力测量方案。实施时核算静压上限、过载余量与引压管路，同时逐项校验：须满足食品安全与卫生级（3-A / EHEDG）要求。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 过滤器按压差更换，滤芯寿命用足。
化工制药
化工制药 · 差压测量应用案例
应用背景
反应釜、计量罐与成品储罐区是化工制药行业的典型工况。项目以差压测量为切入点，重点是测量两点压差，用于流量与过滤器监测。
工况约束
强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，而介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境的条件又进一步放大了这一点。因此差压测量必须核算静压上限、过载余量与引压管路。
交付方案
交付按压力测量来组织 — 按过程压力与温度做压力测量方案。实施中核算静压上限、过载余量与引压管路，同时满足需满足防爆认证与 GMP 数据可追溯要求。
使用效果
运行结果表明：过滤器按压差更换，滤芯寿命用足，该测点的测量置信度明显提高。
电力能源
电力能源 · 差压测量应用案例
客户情况
电力能源行业的典型场景是锅炉给水、汽机凝结水与脱硫脱硝系统。本次测量对象为差压测量，工作重点是：测量两点压差，用于流量与过滤器监测。
面临的难点
现场工况为高温高压，蒸汽与含盐水并存，加上高温高压下测量漂移，非计划停机代价极高，常规配置很难长期胜任。方案需要核算静压上限、过载余量与引压管路。
实施方式
方案由压力测量落地：按过程压力与温度做压力测量方案。技术要点在于核算静压上限、过载余量与引压管路，并确保符合：需满足电力行业规程与机组可用率指标。
客户收益
实际效果上，过滤器按压差更换，滤芯寿命用足，现场运维人员的工作负担随之下降。
