技术参数
加入对比点位 / 固体
| 测量原理 | |
| 特性 / 应用 | 非接触测量微波变送器 |
| 供电 / 通信 | 变送器 |
| 环境温度 | -20 °C ... 70 °C (-4°F ... 158°F) |
| 过程温度 | Waves emitted 从外部 (非触点): any Waves emitted within 安装 (触点): -20 °C ... 70 °C (-4°F ... 158 °F) |
| 过程压力 / 最大耐压 | Waves emitted 从外部 (非接触): any Waves emitted within 安装 (触点): 0.8 bar abs ... 4.8 bar abs (12 psi ... 70 psi) |
| 最小. 密度的介质 | 整体重量: > 10 g/l |
| 主要接液部件 | Within 安装: 铝, PTFE 或: 非触点 |
| 过程连接 | 1-1/2" G + NPT 或带 waves emitted 从外部 / 安装从外部, walls 的容器 must 不为制造的金属 |
| 过程连接卫生型 | 带 waves emitted 从外部 |
| 通信 | 变送器: Relays, DPDT |
| 证书 / 认证 | ATEX, IEC Ex |
| 选项 | 法兰 |
| 组件 | Reciever: FDR50 变送器: FTR325 |

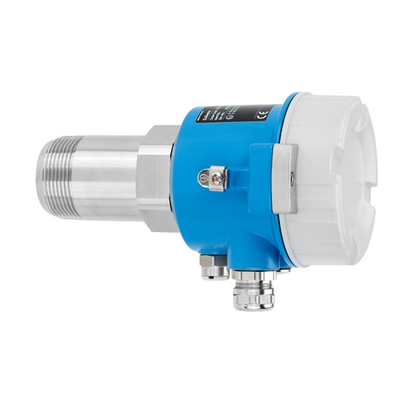

| Successor | Soliwave FQR57 |
| 应用限制 | When waves 是 emitted 从外部 (非触点) 整体重量: <10g/l |
产品概述

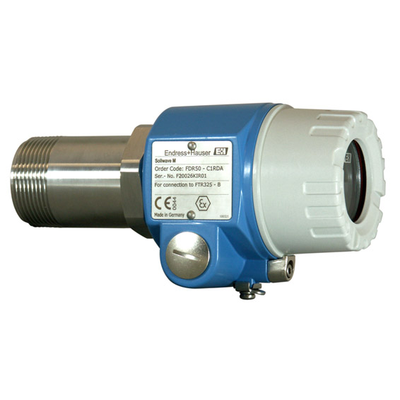

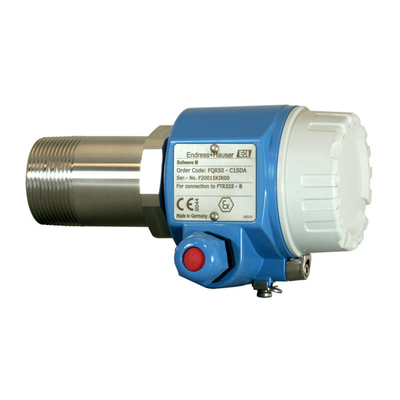

Soliwave FQR50微波限位栅发射器适用于非接触式限位检测，可安装在容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计算各种类型的颗粒固体。可与Soliwave FDR50接收器配套使用。
-
优势
-
齐平式非接触式安装
-
机械部分结构坚固：- 无磨损； - 使用寿命长； - 免维护。
-
可在接收器上显示信号强度。
-
可调灵敏度
-
使用R 1-1/2-或1-1/2NPT-螺纹，安装方便
-
符合ATEX1/2GD与IECEx标准
-
应用领域
-
Soliwave微波限位开关适用于非接触式限位检测，可安装容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计数各种类型的颗粒固体。
-
典型测量的颗粒固体包括:
-
木屑、木粉与面粉
-
石膏、水泥与石灰
-
纸张及硬纸片，碎石与沙粒，常见的干粉，袋状或盒状包装体等
附件 / 备件 52
共 52 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 52022363 | ***Electronic insert Q-A, FQR50PCB emitter. Non-hazardous area. Usage: FQR50. | 查看详情 |
| 52022364 | ***Electronic insert Q-B, FQR50PCB emitter. ATEX II 1/2D IP66 T102oC. Usage: FQR50. | 查看详情 |
| 71062110 | ***电子插件PCB for emitter. ATEX II 1/2GD Ex ia IIC T4. Usage: FQR50. | 查看详情 |
| 71062113 | ***电子插件PCB for emitter. IECEx 1/2GD Ex ia IIC T4. Usage: FQR50. | 查看详情 |
| 71006345 | 法兰 DN40 PN6, Rp1-1/2, Alu Hole circle: 1Hole circle: 100mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006348 | 法兰 DN40 PN40, Rp1-1/2, 316Ti EN1092-1, AEN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108383 | 法兰 DN40 PN40, Rp1-1/2, 316Ti, 3.1 EN1092EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006350 | 法兰 DN50 PN16, Rp1-1/2, 316Ti EN1092-1, AEN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108388 | 法兰 DN50 PN16, Rp1-1/2, 316Ti, 3.1 EN1092EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006352 | 法兰 DN100 PN16, Rp1-1/2, 316Ti EN1092-1,EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108390 | 法兰 DN100 PN16, Rp1-1/2, 316Ti, 3.1 EN109EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006346 | 法兰 1-1/2" 150lbs, NPT1-1/2, Alu Hole cirHole circle: 98.6mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006349 | 法兰 1-1/2" Cl.150, NPT1-1/2, 316Ti ASME BASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108387 | 法兰 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1 ASMEASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006351 | 法兰 NPS 2" Cl.150, NPT1-1/2, 316Ti ASME BASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108389 | 法兰 2" Cl.150, NPT1-1/2,316Ti, 3.1 ASME BASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71006353 | 法兰 NPS 4" CL.150, NPT1-1/2, 316Ti ASME BASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71108391 | 法兰 4" Cl.150, NPT1-1/2,316Ti, 3.1 ASME BASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20. | 查看详情 |
| 71026440 | ***螺纹附件Screw assembling, grooved union nut. Material: 304, Silicone, C4400. Usage: FQR50/56, FDR50/56, FTR20. | 查看详情 |
| 71026441 | ***螺纹附件Screw assembling, grooved union nut. Material: 304, Silicone, C4400. Usage: FQR50/56, FDR50/56, FTR20. | 查看详情 |
型号配置 / 参数对比
来源:Endress+Hauser网站公开信息
说明书下载 3
查看该型号全部资料服务案例
市政污水处理 · 微波限位应用案例
项目概况
项目现场在城市污水处理厂的进水、生化与出水工段。客户希望在既有装置上完善微波限位配置，核心诉求是以微波原理检测固体或液体的限位。
技术难点
真正麻烦的是：污水中含固率高、含腐蚀性组分，昼夜水量波动大，并且出水指标波动、探头易被污泥与生物膜覆盖。这些都要求微波限位在配置时按介质粘附性与安装位置选接触或非接触式。
配置方案
按物位测量组织供货与实施：按罐区与料仓的实际几何做物位方案。现场按介质粘附性与安装位置选接触或非接触式，并逐条核对：出水须稳定达到一级 A 标准并联网上传数据。
投运表现
完成调试后，挂料不影响动作，限位开关可靠，测量数据可直接用于工艺调整与考核。
食品饮料 · 微波限位应用案例
现场工况
该客户属于食品饮料行业，生产装置位于配料、杀菌、灌装与 CIP 清洗工段。项目的主要任务就是以微波原理检测固体或液体的限位。
需要解决的问题
难点在于介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高；与此同时清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。选型上必须按介质粘附性与安装位置选接触或非接触式。
我们的做法
我们采用物位测量的交付思路 — 按罐区与料仓的实际几何做物位方案。实施时按介质粘附性与安装位置选接触或非接触式，同时逐项校验：须满足食品安全与卫生级（3-A / EHEDG）要求。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 挂料不影响动作，限位开关可靠。
化工制药 · 微波限位应用案例
应用背景
反应釜、计量罐与成品储罐区是化工制药行业的典型工况。项目以微波限位为切入点，重点是以微波原理检测固体或液体的限位。
工况约束
强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，而介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境的条件又进一步放大了这一点。因此微波限位必须按介质粘附性与安装位置选接触或非接触式。
交付方案
交付按物位测量来组织 — 按罐区与料仓的实际几何做物位方案。实施中按介质粘附性与安装位置选接触或非接触式，同时满足需满足防爆认证与 GMP 数据可追溯要求。
使用效果
运行结果表明：挂料不影响动作，限位开关可靠，该测点的测量置信度明显提高。
电力能源 · 微波限位应用案例
客户情况
电力能源行业的典型场景是锅炉给水、汽机凝结水与脱硫脱硝系统。本次测量对象为微波限位，工作重点是：以微波原理检测固体或液体的限位。
面临的难点
现场工况为高温高压，蒸汽与含盐水并存，加上高温高压下测量漂移，非计划停机代价极高，常规配置很难长期胜任。方案需要按介质粘附性与安装位置选接触或非接触式。
实施方式
方案由物位测量落地：按罐区与料仓的实际几何做物位方案。技术要点在于按介质粘附性与安装位置选接触或非接触式，并确保符合：需满足电力行业规程与机组可用率指标。
客户收益
实际效果上，挂料不影响动作，限位开关可靠，现场运维人员的工作负担随之下降。
