技术参数
加入对比温度计
| 测量原理 | |
| 特性 / 应用 | 美国样式模块化温度组件用于重 duty 应用适用于危险区域螺纹式过程连接带颈部至用途带保护套管 |
| 保护套管 | 至用途带保护套管 |
| 芯子 / 探头 | 可更换 (无过程 interruption) |
| 保护套管外径 / 芯子 | 芯子直径 6,0 mm (0,24'') |
| 最大插入深度(按需) | 高达 30.000,00 mm (1.181,10'') |
| 保护套管材质 | 不 defined |
| 可选涂层 | 不 defined |
| 过程连接 | 外螺纹螺纹: NPT1/2" |
| 端部形状 | 直形 |
| 表面粗糙度 Ra | 0,8 μm (31,5 μ内.) |
| 工作温度范围 | 类型 K: -40 °C ...1.100 °C (-40 °F ...2.012 °F) 类型 J: -40 °C ...750 °C (-40 °F ...1.382 °F) |
| 最大过程压力(静压) | 在 20 °C: 500 bar (7.252 psi) |
| 测量精度 | 等级 1 符合 IEC 60584 |
| 响应时间 | 取决于配置 t50 = 3 s t90 = 7 s |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | ATEX II IECEx NEPSI EAC Ex 防爆防护 |
| 认证 | GOST Metrology SIL (变送器仅) |

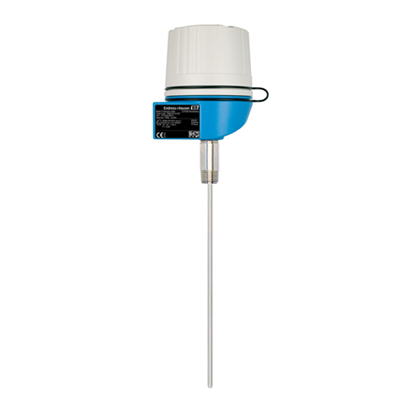

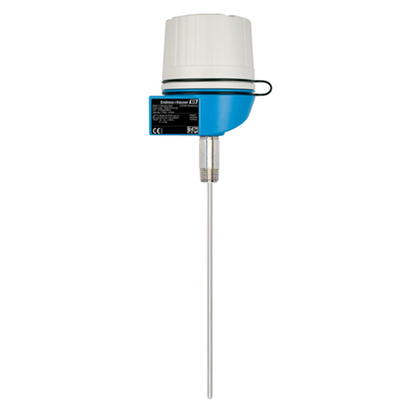

此款热电偶温度计坚固耐用，适用于化工、石油、天然气、能源等行业的恶劣工况和安全要求高的测量场合。传感器采用单独的温度套管。可选变送器兼容各种通用通信协议，可即装即用，与直接连线的传感器相比，提高了测量精度和可靠性。模块化设计提供了多种搭配形式，适应各种测量任务。
优势
防爆类型：本质安全型（Ex ia)，隔爆型（Ex d)，无火花型（Ex nA）
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的插入深度，灵活性高
测量芯子兼容性高，设计符合DIN 43772标准
延伸颈、NUN接头连接，防止变送器过热
应用领域
重型机械应用领域
油气行业
附件 / 备件 24
共 24 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 71249291 | 导热油 FDA认证 30g | 询价 |
| 71312729 | 导热油 HSC 340, 100g | 询价 |
| 71044061 | 设备包2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector | 询价 |
| 71111510 | 陶瓷接线端 | 询价 |
| 71111514 | 陶瓷接线端 | 询价 |
| TPC100- | 热电偶铠芯 TPC100Replaceable insert (MgO) | 询价 |
| TPC300- | 热电偶铠芯 TPC300Replaceable insert (MgO) to use with TC6x line. | 询价 |
| TA21H- | ***Terminal head TA21HProduct Phased Out. Retainer for terminal block or head transmitter. Design: explosion proof. Cover: screwed. Ambient temp.: -40...100 oC (housing). Protection: IP66/68 (housing). | 询价 |
| TMT85- | 温度变送器 TMT85Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose. | 询价 |
| TMT84- | 温度变送器 TMT84Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TMT85- | 温度变送器 TMT85Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose. | 询价 |
| TMT84- | 温度变送器 TMT84Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TID10- | 温度变送器显示器TID10to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84. | 询价 |
| TXU10- | 仪表调试包 TXU10用于可以PC编程调试的设备 程序设置+用于带USB接口的PC的连接线 | 询价 |
| READWIN- | Readwin 2000调试包 READWINReadwin 2000 Operation + Read. software | 询价 |
| 71182599 | ***Spare parts kit 5xO-Ring 74x3 VMQ 75Material Phased Out. | 询价 |
| TA30H- | 接线盒 TA30HRetainer for terminal block or head transmitter + optional display. Design: explosion proof Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50#150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing). | 询价 |
| TMT181- | ***iTEMP TMT181, Head Transmitter PCPProduct being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed. | 询价 |
| FXA191- | ***Commubox FXA191Modem to connect smart devices with INTENSOR or HART protocol to personal computers. The signal circuit is intrinsically safe (Ex i a). The connection to the personal computer is realized with the inte- grated cable through the serial port. | 询价 |
| FXA195- | 通讯接口 FXA195Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508. | 询价 |
| TMT184- | ***iTEMP TMT184, headtransmitter PATemperature transmitter, Profibus-PA. Application: RTD, TC, Ohm, mV. Galvanic isolation. Profil V3.0. Curr. consumption 11mA Mounting: head form B, DIN43729. | 询价 |
| TMT182- | ***模块温度变送器 TMT182Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, SIL2, galvanic isolation Fault reaction: NAMUR NE 43. Mounting: head form B, DIN43729. UL listed. GL (German Llyod) Marine. | 询价 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 3
查看该型号全部资料服务案例
市政污水处理 · 热电偶应用案例
项目背景
城市污水处理厂的进水、生化与出水工段。本次项目围绕热电偶展开，要解决的核心问题是：以热电偶测量高温工况温度。
工况挑战
现场介质与工况的特点是污水中含固率高、含腐蚀性组分，昼夜水量波动大，而且出水指标波动、探头易被污泥与生物膜覆盖。因此热电偶不能照搬通用配置，按温度上限、气氛与响应速度选分度号。
解决方案
阿仪科技技术团队按温度测量的方式推进：按测温点位置与响应要求做温度方案。配置上按温度上限、气氛与响应速度选分度号，并同步对照：出水须稳定达到一级 A 标准并联网上传数据。
实施效果
投运后系统运行稳定，实际效果是：耐高温能力强，炉窑温度可直接测。
食品饮料 · 热电偶应用案例
项目概况
项目现场在配料、杀菌、灌装与 CIP 清洗工段。客户希望在既有装置上完善热电偶配置，核心诉求是以热电偶测量高温工况温度。
技术难点
真正麻烦的是：介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，并且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。这些都要求热电偶在配置时按温度上限、气氛与响应速度选分度号。
配置方案
按温度测量组织供货与实施：按测温点位置与响应要求做温度方案。现场按温度上限、气氛与响应速度选分度号，并逐条核对：须满足食品安全与卫生级（3-A / EHEDG）要求。
投运表现
完成调试后，耐高温能力强，炉窑温度可直接测，测量数据可直接用于工艺调整与考核。
化工制药 · 热电偶应用案例
现场工况
该客户属于化工制药行业，生产装置位于反应釜、计量罐与成品储罐区。项目的主要任务就是以热电偶测量高温工况温度。
需要解决的问题
难点在于介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境；与此同时强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。选型上必须按温度上限、气氛与响应速度选分度号。
我们的做法
我们采用温度测量的交付思路 — 按测温点位置与响应要求做温度方案。实施时按温度上限、气氛与响应速度选分度号，同时逐项校验：需满足防爆认证与 GMP 数据可追溯要求。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 耐高温能力强，炉窑温度可直接测。
电力能源 · 热电偶应用案例
应用背景
锅炉给水、汽机凝结水与脱硫脱硝系统是电力能源行业的典型工况。项目以热电偶为切入点，重点是以热电偶测量高温工况温度。
工况约束
高温高压下测量漂移，非计划停机代价极高，而高温高压，蒸汽与含盐水并存的条件又进一步放大了这一点。因此热电偶必须按温度上限、气氛与响应速度选分度号。
交付方案
交付按温度测量来组织 — 按测温点位置与响应要求做温度方案。实施中按温度上限、气氛与响应速度选分度号，同时满足需满足电力行业规程与机组可用率指标。
使用效果
运行结果表明：耐高温能力强，炉窑温度可直接测，该测点的测量置信度明显提高。
