技术参数
加入对比温度计
| 测量原理 | |
| 特性 / 应用 | 美国样式 metrical 模块化温度组件用于重 duty 应用适用于危险区域带颈部至为使用带保护套管 |
| 保护套管 | 至为使用带保护套管 |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 |
| 保护套管外径 / 芯子 | 芯子直径 3,0 mm (0,12'') 6,0 mm (0,24'') |
| 最大插入深度(按需) | 高达 30.000,00 mm (1.181,10'') |
| 保护套管材质 | 不 defined |
| 可选涂层 | 不 defined |
| 过程连接 | Thermometer 连接外螺纹螺纹: NPT1/2" |
| 端部形状 | 不 defined |
| 工作温度范围 | PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) |
| 最大过程压力(静压) | 在 20 °C: 500 bar (7.252 psi) |
| 测量精度 | 等级符合 IEC 60751 等级 AA 符合 IEC 60751 |
| 响应时间 | 取决于配置 t50 = 4 s t90 = 8 s |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6 ATEX II 2G Ex d IIC ATEX II 3 G Ex nA IIC T6, II3D IECEx Ex ia IIC T6 Ga/Gb IECEx Ex d IIC T6/T5/T4 EAC Ex ia IIC T6 Ga EAC Ex d IIC T6 Gb NEPSI Ex ia IIC T6, Ex iaD 20 T85-T450 NEPSI Ex d IIC T6 NEPSI Ex nA IIC T6 防爆防护 |
| 认证 | GOST Metrology SIL (变送器仅) |

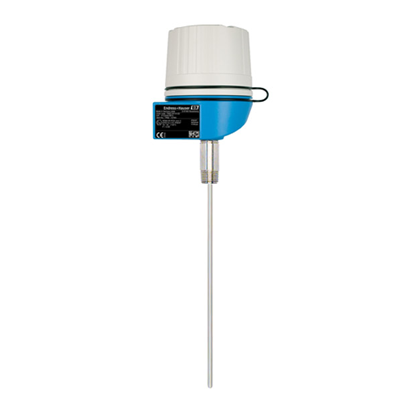

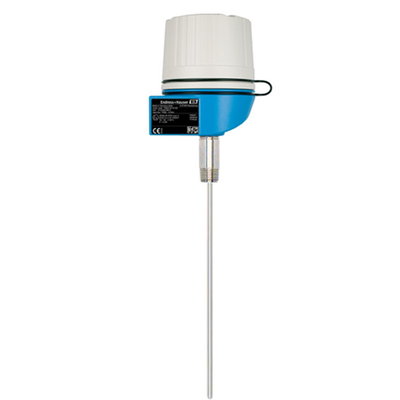

此款温度计坚固耐用，适用于化工、石油、天然气、能源等行业的恶劣工况和安全要求高的测量场合，采用单独的温度套管。可选变送器兼容各种通用通信协议，可即装即用，与直接连线的传感器相比，提高了测量精度和可靠性。模块式设计提供多种选项，适用于各种测量任务。设备设置灵活。
优势
防爆类型：本质安全型（Ex ia)，隔爆型（Ex d)，无火花型（Ex nA）
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的插入深度，灵活性高
测量芯子兼容性高，设计符合DIN 43772标准
NUN接头防止变送器过热
附件 / 备件 25
共 25 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| TA30H- | 接线盒 TA30HRetainer for terminal block or head transmitter + optional display. Design: explosion proof Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50#150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing). | 询价 |
| TA21H- | ***Terminal head TA21HProduct Phased Out. Retainer for terminal block or head transmitter. Design: explosion proof. Cover: screwed. Ambient temp.: -40...100 oC (housing). Protection: IP66/68 (housing). | 询价 |
| TMT84- | 温度变送器 TMT84Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable. | 询价 |
| TMT85- | 温度变送器 TMT85Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TMT84- | 温度变送器 TMT84Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable. | 询价 |
| TMT85- | 温度变送器 TMT85Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose. | 询价 |
| TID10- | 温度变送器显示器TID10to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84. | 询价 |
| 71044061 | 设备包2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector | 查看详情 |
| 51001112 | 温变备件(4 screws, 6 springs, 10 spring rings) | 查看详情 |
| TPR100- | 热电阻芯 TPR100Mineral insulated cable (MgO) Replaceable insert acc.EN60751. max. measuring range: -200...600 oC (depending on configuration) | 询价 |
| TPR300- | 热电阻芯 TPR300Replaceable insert (MgO) to use with TR6x line. max. measuring range: -200...600 oC (depending on configuration) | 询价 |
| TS111- | iTHERM TS111 芯子Replaceable insert acc. IEC 60751. Metric version acc. DIN 43735. ::Fastest response times for optimal process control through iTHERM QuickSens. ::Maximum robustness for highest process safety through iTHERM StrongSens. | 询价 |
| 71111513 | 陶瓷接线端 | 查看详情 |
| 71111515 | 陶瓷接线端 | 查看详情 |
| 71111514 | 陶瓷接线端 | 查看详情 |
| 71249291 | 导热油 FDA认证 30g | 查看详情 |
| 71312729 | 导热油 HSC 340, 100g | 查看详情 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 3
查看该型号全部资料服务案例
市政污水处理 · 热电阻应用案例
项目概况
项目现场在城市污水处理厂的进水、生化与出水工段。客户希望在既有装置上完善热电阻配置，核心诉求是以铂电阻元件做高精度温度测量。
技术难点
真正麻烦的是：污水中含固率高、含腐蚀性组分，昼夜水量波动大，并且出水指标波动、探头易被污泥与生物膜覆盖。这些都要求热电阻在配置时按精度等级、线制与插深选 Pt100 / Pt1000。
配置方案
按温度测量组织供货与实施：按测温点位置与响应要求做温度方案。现场按精度等级、线制与插深选 Pt100 / Pt1000，并逐条核对：出水须稳定达到一级 A 标准并联网上传数据。
投运表现
完成调试后，低温段精度优势明显，工艺窗口更可控，测量数据可直接用于工艺调整与考核。
食品饮料 · 热电阻应用案例
现场工况
该客户属于食品饮料行业，生产装置位于配料、杀菌、灌装与 CIP 清洗工段。项目的主要任务就是以铂电阻元件做高精度温度测量。
需要解决的问题
难点在于介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高；与此同时清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。选型上必须按精度等级、线制与插深选 Pt100 / Pt1000。
我们的做法
我们采用温度测量的交付思路 — 按测温点位置与响应要求做温度方案。实施时按精度等级、线制与插深选 Pt100 / Pt1000，同时逐项校验：须满足食品安全与卫生级（3-A / EHEDG）要求。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 低温段精度优势明显，工艺窗口更可控。
化工制药 · 热电阻应用案例
应用背景
反应釜、计量罐与成品储罐区是化工制药行业的典型工况。项目以热电阻为切入点，重点是以铂电阻元件做高精度温度测量。
工况约束
强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，而介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境的条件又进一步放大了这一点。因此热电阻必须按精度等级、线制与插深选 Pt100 / Pt1000。
交付方案
交付按温度测量来组织 — 按测温点位置与响应要求做温度方案。实施中按精度等级、线制与插深选 Pt100 / Pt1000，同时满足需满足防爆认证与 GMP 数据可追溯要求。
使用效果
运行结果表明：低温段精度优势明显，工艺窗口更可控，该测点的测量置信度明显提高。
电力能源 · 热电阻应用案例
客户情况
电力能源行业的典型场景是锅炉给水、汽机凝结水与脱硫脱硝系统。本次测量对象为热电阻，工作重点是：以铂电阻元件做高精度温度测量。
面临的难点
现场工况为高温高压，蒸汽与含盐水并存，加上高温高压下测量漂移，非计划停机代价极高，常规配置很难长期胜任。方案需要按精度等级、线制与插深选 Pt100 / Pt1000。
实施方式
方案由温度测量落地：按测温点位置与响应要求做温度方案。技术要点在于按精度等级、线制与插深选 Pt100 / Pt1000，并确保符合：需满足电力行业规程与机组可用率指标。
客户收益
实际效果上，低温段精度优势明显，工艺窗口更可控，现场运维人员的工作负担随之下降。
