技术参数
加入对比温度计
| 测量原理 | |
| 特性 / 应用 | 公制样式模块化温度组件通用应用范围适用于危险区域法兰式过程连接带颈部含 保护套管 / 保护套管 (金属) usable 带芯子 StrongSens |
| 保护套管 | 焊接保护套管 |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 |
| 保护套管外径 / 芯子 | 9,0 mm (0,35'') 11,0 mm (0,43'') 12,0 mm (0,47'') 14,0 mm (0,55") 15,0 mm (0,59") |
| 最大插入深度(按需) | 高达 10.000,00 mm (393,70'') |
| 保护套管材质 | 1.4404 (316L) 1.4571 (316Ti) 合金 C276 (2.4819) 合金 600 (2.4816) |
| 可选涂层 | Tantal PTFE Teflon PVDF |
| 过程连接 | 法兰: DN15 PN40 B1 (EN1092) DN15 PN40 C (EN1092) DN25 PN20 B1 (EN1092) DN25 PN40 C (EN1092) DN25 PN50 B1 (EN1092) DN25 PN100 B2 (EN1092) DN40 PN40 B1(EN1092) DN50 PN40 B1 (EN1092) ASME 1" 150 RF (B16.5) ASME 1" 300 RF (B16.5) |
| 端部形状 | 直形缩径锥形 |
| 表面粗糙度 Ra | 1,6 μm (63,0 μ内.) |
| 工作温度范围 | PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) |
| 最大过程压力(静压) | 在 20 °C: 50 bar (725 psi) |
| 测量精度 | 等级符合 IEC 60751 等级 AA 符合 IEC 60751 |
| 响应时间 | 取决于配置 |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | ATEX II1D Ex ia IIIC, II1G Ex ia IIC T6 ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6 ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db ATEX II1G Ex ia IIC T6 ATEX II 3 G Ex nA IIC T6, II3D NEPSI Ex ia IIC T6, Ex iaD 20 T85-T450 IECEx Ex ia IIC T6 Ga/Gb EAC Ex ia IIC T6 Ga + DIP NEPSI Ex nA IIC T6 |
| 认证 | GOST Metrology SIL (变送器仅) |

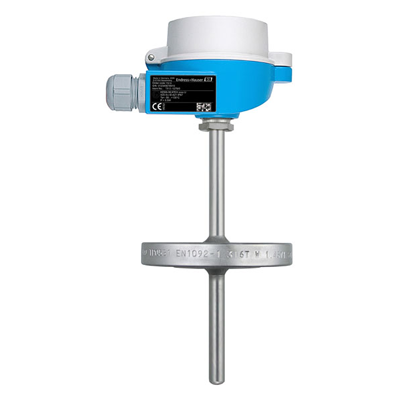

高度模块化、坚固耐用的温度计适合几乎所有行业应用。头部选装变送器的设备兼容所有通用通信协议，可即装即用，与直接连线的传感器相比，增强了测量精确度和可靠性。多种过程连接、规格和材质提供了应用的灵活性。
优势
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的浸入长度，灵活性高
芯子兼容性高，设计符合DIN 43772标准
延伸颈防止头部变送器过热
短锥/锥形端部，加快反应时间
危险场所使用的保护类型：本质安全型（Ex ia)，无火花型（Ex nA）
头部变送器选择容易：模拟输出4至20 mA、HART®、PROFIBUS® PA或 FF现场总线
附件 / 备件 32
共 32 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 71586415 | Spare parts kit O-ring TA20R44.17x1.78 EPDM labs free, black, Packing unit: 5 pieces | 询价 |
| 52028179 | 垫圈Profile gasket for cover Stainless steel housing F15 | 询价 |
| 71043745 | 大气补偿过滤口Consists of: filter plug plastic, Pressure compensation filter, O-ring. Usage: housing F15. Non Ex. | 询价 |
| 71313382 | 连接器 | 询价 |
| 60017971 | 显示屏Display LC for TA20J | 询价 |
| 71182602 | 密封5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75 | 询价 |
| TA30A- | 接线盒 TA30ARetainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing). | 询价 |
| TA30D- | 接线盒 TA30DRetainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing). | 询价 |
| TA30P- | 接线盒 TA30PRetainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: Polyamid PA12 antistatic. Colour: black. Ambient temp.: -40...120oC (housing). Protection: IP65 (housing). | 询价 |
| TA20B- | 接线盒 TA20BConnecting head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material:Polyamid black Ambient temperature: max. +80 oC Protection: IP65 | 询价 |
| TA21E- | 接线盒 TA21ERetainer for terminal block or head transmitter. Cover: srewable. Material: Aluminum. Max. temp.: +100 oC; ATEX +95 oC. Protection: IP65. | 询价 |
| TXU10- | 仪表调试包 TXU10用于可以PC编程调试的设备 程序设置+用于带USB接口的PC的连接线 | 询价 |
| FXA195- | 通讯接口 FXA195Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508. | 询价 |
| TMT84- | 温度变送器 TMT84Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable. | 询价 |
| 71044061 | 设备包2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector | 询价 |
| TID10- | 温度变送器显示器TID10to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84. | 询价 |
| TMT82- | 温度变送器 TMT822-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Presetting failure current high. Consider additional marine certificate requirements on application side. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508. | 询价 |
| TMT85- | 温度变送器 TMT85Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose. | 询价 |
| TA730- | 保保护套管 TA730In PTFE, PVDF, Tantalum or Titanium for thermowells **TW13, TR13 and TC13 according to DIN Form F. Formula for calculating the total length: Titanium or Tantalum: TL = U + 3mm (0.12in) PTFE: TL = U + 15mm (0.6in) PVDF: TL = U + 18mm (0.71in) | 询价 |
| TA730- | 保保护套管 TA730In PTFE, PVDF, Tantalum or Titanium for thermowells **TW13, TR13 and TC13 according to DIN Form F. Formula for calculating the total length: Titanium or Tantalum: TL = U + 3mm (0.12in) PTFE: TL = U + 15mm (0.6in) PVDF: TL = U + 18mm (0.71in) | 询价 |
| 71367427 | 垫片Packing unit: 10 pieces | 询价 |
| TW13- | ***保护套管 TW13with flange connection. Protection tube acc. DIN 43772 /2F+3F welded version. | 询价 |
| 71249291 | 导热油 FDA认证 30g | 询价 |
| 71312729 | 导热油 HSC 340, 100g | 询价 |
| 71111513 | 陶瓷接线端 | 询价 |
| 71111514 | 陶瓷接线端 | 询价 |
| 71111515 | 陶瓷接线端 | 询价 |
| TPR100- | 热电阻芯 TPR100Mineral insulated cable (MgO) Replaceable insert acc.EN60751. max. measuring range: -200...600 oC (depending on configuration) | 询价 |
| TS111- | iTHERM TS111 芯子Replaceable insert acc. IEC 60751. Metric version acc. DIN 43735. ::Fastest response times for optimal process control through iTHERM QuickSens. ::Maximum robustness for highest process safety through iTHERM StrongSens. | 询价 |
| TM131- | 工业温度计 TM131Modular thermometer with resistance sensor or thermocouple. Metrical version with exchangeable insert for demanding applications in the chemical, oil/gas and power industry. With thermowell or to be installed into thermowell. Measuring range: -200...+1100oC/ -328...+2012oF (depending on the configuration). Consider additional marine certificate requirements on application side. ::Fastest response times for optimal process control through iTHERM QuickSens insert and fast response thermowell options. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. ::Cost savings with recalibrations through iTHERM QuickNeck coupling ::Material selection for a wide range of applications. | 询价 |
| DIENST- | 服务Attention: Please note the instructions for DIENST-F/T in the option text! | 询价 |
| XPRFID- | Spare RFID TAGConsists of: RFID TAG, fixing wire, crimp sleeve. | 询价 |
