7F2B

7F2B

涡街流量计

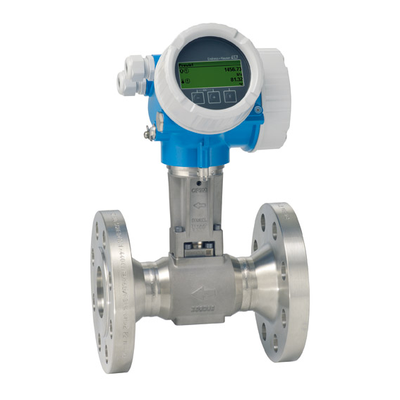

E+H 7F2B
可配置型号 4 个
E+H涡街流量计 7F2B 最高测量精度的多功能流量计，配备湿蒸汽检测功能。
获取报价 返回列表

技术参数

加入对比

气体

测量原理
Product headline std_productprofile_product_usp_8110.
std_productprofile_product_usp2_38908_1511797531.
适用用于宽量程的应用; 优化用于蒸汽应用.
传感器 features std_productprofile_product_benefits_8113. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. std_productprofile_product_benefits_8115.
std_productprofile_product_differentiating_tech_features_6578. std_productprofile_product_differentiating_tech_features_6577. std_successorproducts_product_differentiating_tech_features_6580_1511885829.
变送器 features Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域).
公称直径量程 DN 15 至 300 (½ 至 12")
接液材质 测量管: 1.4408 (C3FM); CX2MW 类似至合金 C22, 2.4602
DSC 传感器: 1.4435 (316/316L); UNS N06022 类似至合金 C22, 2.4602
连接: 1.4404 (F316/F316L); CX2MW 类似至合金 C22, 2.4602; 1.4408 (CF3M)
被测 variables 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度
最大. 测量 error 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽, 气体): ±1.7 %
测量范围 液体: 0.16 至 2412 m³/h (0.09 至 1420 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2 至 32 166 m³/h (1.18 至 18 932 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi)
最大. 过程压力 PN 40, 等级 300, 20K
介质温度量程 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F)
环境温度量程 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F)
传感器外壳材料 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M)
变送器外壳材料 AlSi10Mg, 涂层; 1.4404 (316L)
防护等级 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选
输出 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源)
Inputs 电流输入 4‐20 mA (无源)
数字通信 HART, PROFIBUS PA, FOUNDATION Fieldbus
电源 DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出)
危险区域认证 ATEX, IECEx, cCSAus, EAC
其他认证和证书
功能安全 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
压力认证和证书 PED, CRN, AD 2000
材料证书 3.1 材料
NACE MR0175/MR0103, PMI (按需); 焊接试验符合 ISO 15614‐1, 类似至 ASME IX (按需)

液体

测量原理
Product headline std_productprofile_product_usp_8110.
std_productprofile_product_usp2_38908_1511797531.
适用用于宽量程的应用; 优化用于蒸汽应用.
传感器 features std_productprofile_product_benefits_8113. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. std_productprofile_product_benefits_8115.
std_productprofile_product_differentiating_tech_features_6578. std_productprofile_product_differentiating_tech_features_6577. std_successorproducts_product_differentiating_tech_features_6580_1511885829.
变送器 features Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域).
公称直径量程 DN 15 至 300 (½ 至 12")
接液材质 测量管: 1.4408 (C3FM); CX2MW 类似至合金 C22, 2.4602
DSC 传感器: 1.4435 (316/316L); UNS N06022 类似至合金 C22, 2.4602
连接: 1.4404 (F316/F316L); CX2MW 类似至合金 C22, 2.4602; 1.4408 (CF3M)
被测 variables 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度
最大. 测量 error 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽, 气体): ±1.7 %
测量范围 液体: 0.16 至 2412 m³/h (0.09 至 1420 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2 至 32 166 m³/h (1.18 至 18 932 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi)
最大. 过程压力 PN 40, 等级 300, 20K
介质温度量程 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F)
环境温度量程 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F)
传感器外壳材料 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M)
变送器外壳材料 AlSi10Mg, 涂层; 1.4404 (316L)
防护等级 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选
输出 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源)
Inputs 电流输入 4‐20 mA (无源)
数字通信 HART, PROFIBUS PA, FOUNDATION Fieldbus
电源 DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出)
危险区域认证 ATEX, IECEx, cCSAus, EAC
其他认证和证书
功能安全 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
压力认证和证书 PED, CRN, AD 2000
材料证书 3.1 材料
NACE MR0175/MR0103, PMI (按需); 焊接试验符合 ISO 15614‐1, 类似至 ASME IX (按需)

蒸汽

测量原理
Product headline std_productprofile_product_usp_8110.
std_productprofile_product_usp2_38908_1511797531.
适用用于宽量程的应用; 优化用于蒸汽应用.
传感器 features std_productprofile_product_benefits_8113. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. std_productprofile_product_benefits_8115.
std_productprofile_product_differentiating_tech_features_6578. std_productprofile_product_differentiating_tech_features_6577. std_successorproducts_product_differentiating_tech_features_6580_1511885829.
变送器 features Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域).
公称直径量程 DN 15 至 300 (½ 至 12")
接液材质 测量管: 1.4408 (C3FM); CX2MW 类似至合金 C22, 2.4602
DSC 传感器: 1.4435 (316/316L); UNS N06022 类似至合金 C22, 2.4602
连接: 1.4404 (F316/F316L); CX2MW 类似至合金 C22, 2.4602; 1.4408 (CF3M)
被测 variables 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度
最大. 测量 error 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽,, 气体): ±1.7 %
测量范围 液体: 0.16 至 2412 m³/h (0.09 至 1420 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2 至 32 166 m³/h (1.18 至 18 932 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi)
最大. 过程压力 PN 40, 等级 300, 20K
介质温度量程 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F)
环境温度量程 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F)
传感器外壳材料 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M)
变送器外壳材料 AlSi10Mg, 涂层; 1.4404 (316L)
防护等级 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选
输出 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源)
Inputs 电流输入 4‐20 mA (无源)
数字通信 HART, PROFIBUS PA, FOUNDATION Fieldbus
电源 DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出)
危险区域认证 ATEX, IECEx, cCSAus, EAC
功能安全 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
压力认证和证书 PED, CRN, AD 2000
材料证书 3.1 材料
NACE MR0175/MR0103, PMI (按需); 焊接试验符合 ISO 15614‐1, 类似至 ASME IX (按需)

Prowirl F多变量流量计能够在线进行湿蒸汽测量。流量计安装在辅助工艺段中，专门针对蒸汽应用设计，具有最高气体和液体测量精度。Prowirl F 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。 在危险区中具有最高操作安全性。Heartbeat Technology（心跳技术）始终确保过程安全。

优势

  • 便捷的能源管理：内置蒸汽和气体的温度及压力测量
  • 节约空间的小巧结构：可选前直管段补偿功能
  • 即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保持不变：涡街流量计本体具有高线性度
  • 高长期稳定性：电容式传感器无漂移，坚固耐用
  • 接线方便：仪表配备独立接线腔
  • 操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表
  • 带自校验功能：采用Heartbeat Technology（心跳技术）

应用领域

  • 测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量
  • 应用广泛；专门针对蒸汽应用优化

仪表特点

  • 湿蒸汽测量的适用口径范围为DN 25...300 (1...12")
  • 压力传感器安装灵活
  • 采用符合压力测量要求的工业冷凝管设计
  • 显示单元配备数据传输功能
  • 双腔室外壳坚固耐用
  • 工厂安全性：通过多项国际认证（SIL，防爆）

附件 / 备件 104

共 104 项备件 · 点击展开
订货号名称 / 说明
XPD0011-电子插件 Prowirl 200Main electronic module询价
71108602I/O 模块Non-Ex, Ex. Current output, 4-20mA HART + 4-20mA analog. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
XPD0015-I/O模块 2-wire, 4-20mA, HART, ExNon-Ex, Ex. 1x current output HART.询价
XPD0016-I/O模块, 2-wire, 4-20mA,HART, PFS, ExNon-Ex, Ex. 1x current output HART. 1x PFS= pulse/freq./switch output.询价
XPD0018-输入输出模块Non-Ex, Ex. 1x current output HART. 1x PFS= pulse/freq./switch output. 1x current input.询价
71164940I/O 模块Non-Ex, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=switch output. Version 2. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57. Usage: Promass 200, Prowirl 200, Promag 200.询价
71222996预放大模块查看详情
71128617过压保护器4-20mA HART. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71128619过压保护器4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Switch output. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71109658***Kit Display module,SD02,push buttonsFor housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover.询价
XPD0024-显示模块For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover.询价
71162152***Kit Display module,SD03,Touch ControlFor housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Consists of: Display SD03 illuminated, ribbon cable, connector cover.询价
XPD0025-显示模块For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Consists of: Display SD03 illuminated, ribbon cable, connector cover.询价
71197334变送器 FHX50Consists of: electronics, ribbon cable. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57. Usage: Promass200, Prowirl 200, Promag 200, Prosonic Flow 200.询价
71296840插接头 M12, VATo connect FHX50. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Not for dust Ex. Usage: Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.询价
71206552电缆Connection cable, shielded. Usage: FHX50, FHX50B.询价
71206554电缆Connection cable, shielded. Usage: FHX50, FHX50B.询价
71206555电缆Connection cable, shielded. Usage: FHX50, FHX50B.询价
71206556电缆Connection cable, shielded. Usage: FHX50, FHX50B.询价
71222998连接预放板的电缆线查看详情
71223001电子插件接线板,分体式Usage: Prowirl 200.查看详情
71223003传感器接线板,分体式Usage: Prowirl 200.询价
71110280端子套件 2-接线, I/O 模块Consists of: 4x terminal 2-pole, green. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110281铝盖Material: 316L. O-ring, EPDM, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.询价
71110282铝盖Material: 316L. O-ring NBR, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67, FHX50. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.询价
71110291铝盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, not for Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.询价
71110284铝盖Material: 316L. O-ring EPDM /PTFE coated. Usage: terminal compartment Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.询价
71185516盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.询价
71110299铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71110297铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110301铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71110302铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: terminal compartment Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71185517铝盖Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71223005铝盖Usage: Prowirl 200. Consists of: 1x cover Alu, 1x O-Ring 75,87x2,62 NBR coated.询价
71223006铝盖Usage: Prowirl 200. Consists of: 1x cover Alu, 1x O-Ring 75,87x2,62 FVMQ coated.询价
71223009表盖Usage: Prowirl 200. Consists of: 1x cover 316L, 1x O-Ring 75,87x2,62 NBR coated.询价
71223011表盖Usage: Prowirl 200. Consists of: 1x cover 316L, 1x O-Ring 75,87x2,62 FVMQ coated.询价
71110303外壳密封套件Consists of: O-ring 88.5x3.53 EPDM/PTFE, cover electronics compartment, housing GT19. O-Ring 88.5x3.53 NBR, cover electronics compartment, housing GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, cover terminal compartment, housing GT19. O-Ring 91.67x3.53 NBR, cover terminal compartment, housing GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, housing/sensor. FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71223053垫圈Usage: Prowirl 200. Consists of: 1x O-Ring 75,87x2,62 NBR coated for cover. 1x O-Ring 52,39x3,53 HNBR coated for housing/housing support.询价
71223054垫圈Usage: Prowirl 200, -50°C/-58°F. Consists of: 1x O-Ring 75.87x2.62 FVMQ for cover. 1x O-Ring 50,39x3,53 FVMQ for housing/housing support.询价
50103658缆塞询价
50098036防爆缆塞Kit 10 cable glands M20x1.5 Ex询价
71069285缆塞组件询价
71120602电缆密封套组件询价
50098041转接头Kit 10 extension M20x1.5/G 1/2"询价
71115505M20x1.5/G 1/2" 转接头询价
71224905转接头询价
50098042转接头Kit 10 extension M20x1.5/NPT 1/2"查看详情
71115509M20x1,5/NPT1/2" 转接头询价
71224906转接头询价
50098037PA 总线缆塞Kit Cable gland Profibus PA Kit 10 extension M20x1.5/PG13,5询价
50094984FF总线缆塞Kit Cable gland Found. Fieldbus询价
71115174外壳过滤塞316L, GT18, 1组Consists of: 2x filter plug metall 316L. 1x pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.询价
71115175外壳过滤塞（黄铜/镍）Consists of: 2x filter plug brass nickel, pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71115176外壳设置固定夹Usage: housing GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71223056电缆 分体式length=5m/15ft with plug M12询价
71223058电缆 分体式length=10m/30ft with plug M12询价
71223060电缆 分体式length=20m/70ft with plug M12询价
71223062电缆 分体式length=30m/90ft with plug M12询价
71223064电缆 分体式length=5m/15ft询价
71223067电缆 分体式length=10m/30ft询价
71223069电缆 分体式length=20m/70ft询价
71223071电缆 分体式length=30m/90ft询价
71223055电缆 分体式length=5m/15ft with plug M12询价
71223056电缆 分体式length=5m/15ft with plug M12询价
71223057电缆 分体式length=10m/30ft with plug M12询价
71223058电缆 分体式length=10m/30ft with plug M12询价
71223059电缆 分体式length=20m/70ft with plug M12询价
71223060电缆 分体式length=20m/70ft with plug M12询价
71223061电缆 分体式length=30m/90ft with plug M12询价
71223062电缆 分体式length=30m/90ft with plug M12询价
71223055电缆 分体式length=5m/15ft with plug M12询价
71223056电缆 分体式length=5m/15ft with plug M12询价
71223057电缆 分体式length=10m/30ft with plug M12询价
71223058电缆 分体式length=10m/30ft with plug M12询价
71223059电缆 分体式length=20m/70ft with plug M12询价
71223060电缆 分体式length=20m/70ft with plug M12询价
71223061电缆 分体式length=30m/90ft with plug M12询价
71223062电缆 分体式length=30m/90ft with plug M12询价
71223063电缆 分体式length=5m/15ft询价
71223064电缆 分体式length=5m/15ft询价
71223065电缆 分体式length=10m/30ft询价
71223067电缆 分体式length=10m/30ft询价
71223068电缆 分体式length=20m/70ft询价
71223069电缆 分体式length=20m/70ft询价
71223070电缆 分体式length=30m/90ft询价
71223071电缆 分体式length=30m/90ft询价
71223063电缆 分体式length=5m/15ft询价
71223064电缆 分体式length=5m/15ft询价
71223065电缆 分体式length=10m/30ft询价
71223067电缆 分体式length=10m/30ft询价
71223068电缆 分体式length=20m/70ft询价
71223069电缆 分体式length=20m/70ft询价
71223070电缆 分体式length=30m/90ft询价
71223071电缆 分体式length=30m/90ft询价
71223073铠装电缆 分体式length=10m/30ft询价
71223074铠装电缆 分体式length=20m/70ft询价
71223075铠装电缆 分体式length=30m/90ft询价
71132889***盖子|GT18/GT19/GT20Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usuage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.询价
71162242盖子|GT18/GT19/GT20,316LUsage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
7X2BXX-**变送器 涡街流量计 200, 7X2BXXFor Product: 7F2B*, 7D2B**, 7R2B**, 7O2B**.询价
DK7ST-流量均衡器 DK7ST-200oC...+400oC / -330...+750oF询价
DK7ST-流量均衡器 DK7ST-200oC...+400oC / -330...+750oF询价
XPRFID-Spare RFID TAGConsists of: RFID TAG, fixing wire, crimp sleeve.询价

型号配置 / 参数对比

型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比

测量原理视频

点击播放

相关型号 4 / 4

共 4 个型号 · 点击展开
型号 名称
7F2B1F-AABCCA1D1SKABDJDKJBLA 7F2B1F-AABCCA1D1SKABDJDKJBLA
7F2B50-N4ACCD1D2SK+AK 7F2B50-N4ACCD1D2SK+AK
7F2B25-N4ACCD3D2SK+AK 7F2B25-N4ACCD3D2SK+AK
7F2B50-NFACCD1ABSK+AK 7F2B50-NFACCD1ABSK+AK

服务案例

市政污水处理

市政污水处理 · 涡街流量计应用案例

项目背景

城市污水处理厂的进水、生化与出水工段。本次项目围绕涡街流量计展开，要解决的核心问题是：测量蒸汽、气体与低黏度液体的流量。

工况挑战

现场介质与工况的特点是污水中含固率高、含腐蚀性组分，昼夜水量波动大，而且出水指标波动、探头易被污泥与生物膜覆盖。因此涡街流量计不能照搬通用配置，按最小流量、振动环境与温度选口径和发生体。

解决方案

阿仪科技技术团队按流量测量的方式推进：按管径、介质与量程做流量计量方案。配置上按最小流量、振动环境与温度选口径和发生体，并同步对照：出水须稳定达到一级 A 标准并联网上传数据。

实施效果

投运后系统运行稳定，实际效果是：无运动部件，蒸汽计量长期稳定。

食品饮料

食品饮料 · 涡街流量计应用案例

项目概况

项目现场在配料、杀菌、灌装与 CIP 清洗工段。客户希望在既有装置上完善涡街流量计配置，核心诉求是测量蒸汽、气体与低黏度液体的流量。

技术难点

真正麻烦的是：介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，并且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。这些都要求涡街流量计在配置时按最小流量、振动环境与温度选口径和发生体。

配置方案

按流量测量组织供货与实施：按管径、介质与量程做流量计量方案。现场按最小流量、振动环境与温度选口径和发生体，并逐条核对：须满足食品安全与卫生级（3-A / EHEDG）要求。

投运表现

完成调试后，无运动部件，蒸汽计量长期稳定，测量数据可直接用于工艺调整与考核。

化工制药

化工制药 · 涡街流量计应用案例

现场工况

该客户属于化工制药行业，生产装置位于反应釜、计量罐与成品储罐区。项目的主要任务就是测量蒸汽、气体与低黏度液体的流量。

需要解决的问题

难点在于介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境；与此同时强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。选型上必须按最小流量、振动环境与温度选口径和发生体。

我们的做法

我们采用流量测量的交付思路 — 按管径、介质与量程做流量计量方案。实施时按最小流量、振动环境与温度选口径和发生体，同时逐项校验：需满足防爆认证与 GMP 数据可追溯要求。

运行结果

系统投运以来表现稳定，日常维护量明显减少 — 无运动部件，蒸汽计量长期稳定。

电力能源

电力能源 · 涡街流量计应用案例

应用背景

锅炉给水、汽机凝结水与脱硫脱硝系统是电力能源行业的典型工况。项目以涡街流量计为切入点，重点是测量蒸汽、气体与低黏度液体的流量。

工况约束

高温高压下测量漂移，非计划停机代价极高，而高温高压，蒸汽与含盐水并存的条件又进一步放大了这一点。因此涡街流量计必须按最小流量、振动环境与温度选口径和发生体。

交付方案

交付按流量测量来组织 — 按管径、介质与量程做流量计量方案。实施中按最小流量、振动环境与温度选口径和发生体，同时满足需满足电力行业规程与机组可用率指标。

使用效果

运行结果表明：无运动部件，蒸汽计量长期稳定，该测点的测量置信度明显提高。

同类推荐

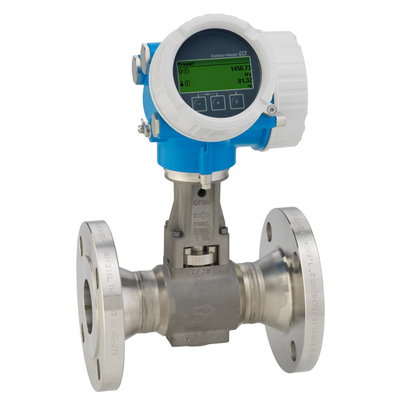

7F2CE+H

涡街流量计

7F2C
详情 →

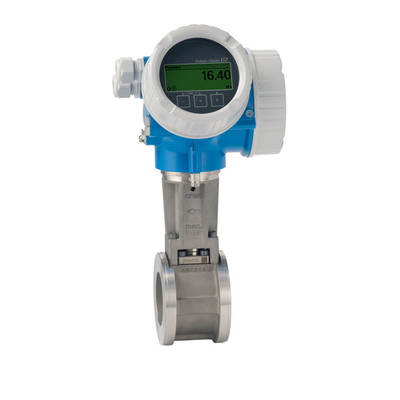

7D2CE+H

涡街流量计

7D2C
详情 →

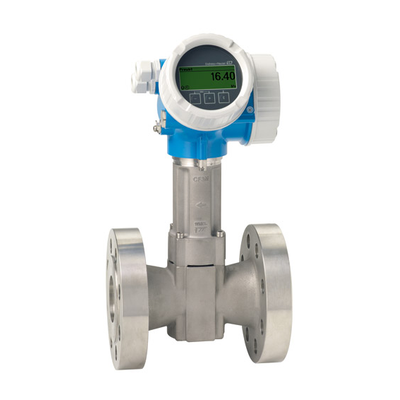

7O2BE+H

涡街流量计

7O2B
详情 →
7D2BE+H

涡街流量计

7D2B
详情 →

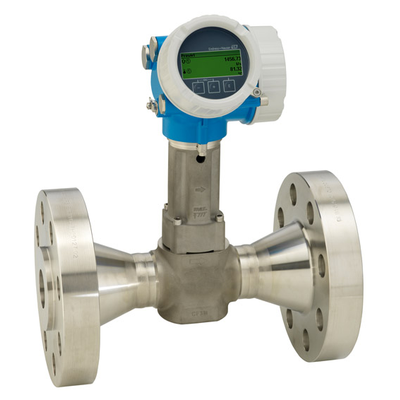

7O2CE+H

涡街流量计

7O2C
详情 →

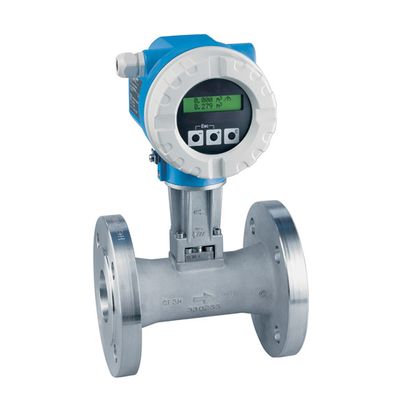

73FE+H

涡街流量计

73F
详情 →

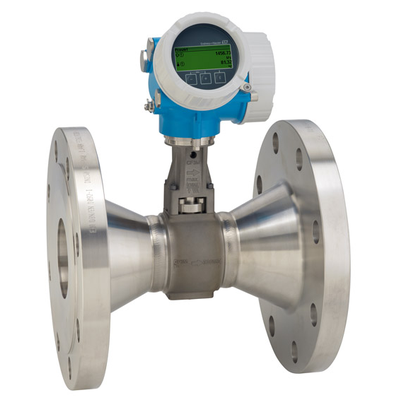

7R2C E+H涡街流量计E+H

涡街流量计

7R2C
详情 →
72F 涡街流量计E+H

涡街流量计

72F
详情 →
