技术参数
加入对比电导率
| 测量原理 | 传感器 ORP / Redox |
| 应用 | 水和污水包括 sea 水, 化工工业, 油和气体, electricity 和能源, 危险区域, 矿业, minerals & metals |
| 安装 | Retractable 过程组件 |
| Characteristic | 开和关 tanks, 管路 |
| 设计 | 坚固和安全样式手册或气动 |
| 材料 | 密封件: EPDM, FPM (Viton) 或 FFKM Immersion 管, 过程连接, 服务腔室: 不锈钢钢 1.4404 Ra < 0.76, PEEK, 合金 C22 Ra <0.76, PVDF, 导电 PVDF |
| 尺寸 | Immersion 深度: 32.2 至 188.6 mm (1.27 至 7.40 英寸), 取决于过程 adaption |
| 过程温度 | -10 至 140 °C (14 至 284 °F) 用于所有材质 except PVDF 和导电 PVDF -10 至 100 / 90 °C (14 至 212 / 194 °F) 用于 PVDF 和导电 PVDF 材质 |
| 过程压力 | 不锈钢钢, 合金 C22, PEEK: 16 bar 高达 140 °C (232 psi 高达 284 °F) PVDF, 导电 PVDF: 基本版本: 16 bar 高达 100 °C (232 psi 高达 212 °F) Immersion 腔室版本: 4 bar 至 90 °C (58 psi 高达 194 °F) |
| 连接 | 卡箍 2", ISO2852, ASME BPE-2012, 卡箍 2½", 法兰 DN 40, DN50, DIN65, DN80, EN1092-1, ASME B16.5, 10K50, JIS B2220, 10K80, 螺纹 NPT 1½", 螺纹 ISO 228 G1¼ |
氧
| 测量原理 | Amperometric 氧测量 |
| 应用 | 水和污水包括 sea 水, 化工工业, 油和气体, electricity 和能源, 危险区域, 矿业, minerals & metals |
| 安装 | Retractable 过程组件 |
| Characteristic | 开和关 tanks, 管路 |
| 设计 | 坚固和安全样式手册或气动 |
| 材料 | 密封件: EPDM, FPM (Viton) 或 FFKM Immersion 管, 过程连接, 服务腔室: 不锈钢钢 1.4404 Ra < 0.76, PEEK, 合金 C22 Ra <0.76, PVDF, 导电 PVDF |
| 尺寸 | Immersion 深度: 32.2 至 188.6 mm (1.27 至 7.40 英寸), 取决于过程 adaption |
| 过程温度 | -10 至 140 °C (14 至 284 °F) 用于所有材质 except PVDF 和导电 PVDF -10 至 100 / 90 °C (14 至 212 / 194 °F) 用于 PVDF 和导电 PVDF 材质 |
| 过程压力 | 不锈钢钢, 合金 C22, PEEK: 16 bar 高达 140 °C (232 psi 高达 284 °F) PVDF, 导电 PVDF: 基本版本: 16 bar 高达 100 °C (232 psi 高达 212 °F) Immersion 腔室版本: 4 bar 至 90 °C (58 psi 高达 194 °F) |
| 连接 | 卡箍 2", ISO2852, ASME BPE-2012, 卡箍 2½", 法兰 DN 40, DN50, DIN65, DN80, EN1092-1, ASME B16.5, 10K50, JIS B2220, 10K80, 螺纹 NPT 1½", 螺纹 ISO 228 G1¼ |
pH
| 测量原理 | Potentiometric |
| 应用 | 水和污水包括 sea 水, 化工工业, 油和气体, electricity 和能源, 危险区域, primaries 和 metals |
| 安装 | Retractable 过程组件 |
| Characteristic | 开和关 tanks, 管路 |
| 设计 | 坚固和安全样式手册或气动 |
| 材料 | 密封件: EPDM, FPM (Viton) 或 FFKM Immersion 管, 过程连接, 服务腔室: 不锈钢钢 1.4404 Ra < 0.76, PEEK, 合金 C22 Ra <0.76, PVDF, 导电 PVDF |
| 尺寸 | Immersion 深度: 32.2 至 188.6 mm (1.27 至 7.40 英寸), 取决于过程 adaption |
| 过程温度 | -10 至 140 °C (14 至 284 °F) 用于所有材质 except PVDF 和导电 PVDF -10 至 100 / 90 °C (14 至 212 / 194 °F) 用于 PVDF 和导电 PVDF 材质 |
| 过程压力 | 不锈钢钢, 合金 C22, PEEK: 16 bar 高达 140 °C (232 psi 高达 284 °F) PVDF, 导电 PVDF: 基本版本: 16 bar 高达 100 °C (232 psi 高达 212 °F) Immersion 腔室版本: 4 bar 至 90 °C (58 psi 高达 194 °F) |
| 连接 | 卡箍 2", ISO2852, ASME BPE-2012, 卡箍 2½", 法兰 DN 40, DN50, DIN65, DN80, EN1092-1, ASME B16.5, 10K50, JIS B2220, 10K80, 螺纹 NPT 1½", 螺纹 ISO 228 G1¼ |
产品概述

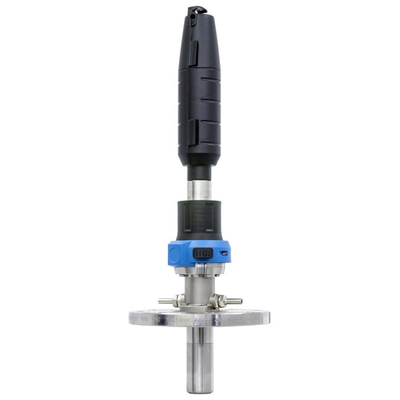

Cleanfit CPA871确保在标准和苛刻应用场合中具有最高操作安全性。其智能功能防止在操作、清洗或标定过程中出现任何介质泄漏，为过程和操作人员提供优化防护。可伸缩式安装支架灵活满足您的应用条件。在粘稠介质、腐蚀性环境或危险区中具有长插入深度，选择正确材料和规格参数，确保满足您的应用条件。
-
优势
-
最高操作安全性：智能功能可以防止未安装传感器的安装支架移动至过程中，和在测量位置处取出传感器。
-
适用于苛刻应用：可选浸入腔室消除了粘稠介质带来的问题。
-
坚固耐用的安装支架设计：钢基座外壳确保机械稳定性。
-
灵活适用过程条件：提供多种过程连接和接液部件材料，即使是腐蚀性介质或危险区。
-
应用领域
-
Cleanfit CPA871是可伸缩性安装支架，用于安装直径为12 mm和长度120/225/360的pH电极、ORP电极、溶解氧传感器和NIR传感器。
在下列行业中，其设计具有最高安全性：
-
水和污水行业(包含海水应用)
-
化工行业
-
油气行业
-
电力和能源行业
-
危险区
附件 / 备件 7
共 7 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| XPC0003- | XPA871:CPA871支架的附件Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| XPC0002- | Spare parts CPA871, material PP | 询价 |
| XPC0004- | XPC0004 XPA871Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| XPC0005- | XPC0005 XPA871Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| XPC0006- | XPC0006 XPA871Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| XPC0007- | XPC0007 XPA871Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| XPC0008- | XPC0008 XPA871Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
型号配置 / 参数对比
来源:Endress+Hauser网站公开信息
说明书下载 4
查看该型号全部资料产品视频
服务案例
市政污水处理 · 支架应用案例
客户情况
市政污水处理行业的典型场景是城市污水处理厂的进水、生化与出水工段。本次测量对象为支架，工作重点是：为仪表提供安装固定与位置调整。
面临的难点
现场工况为污水中含固率高、含腐蚀性组分，昼夜水量波动大，加上出水指标波动、探头易被污泥与生物膜覆盖，常规配置很难长期胜任。方案需要按材质、防腐等级与载荷校核结构强度。
实施方式
方案由系统组件落地：按控制柜与信号链路的整体配置供货。技术要点在于按材质、防腐等级与载荷校核结构强度，并确保符合：出水须稳定达到一级 A 标准并联网上传数据。
客户收益
实际效果上，安装位置准确，测量偏差从源头消除，现场运维人员的工作负担随之下降。
食品饮料 · 支架应用案例
项目背景
配料、杀菌、灌装与 CIP 清洗工段。本次项目围绕支架展开，要解决的核心问题是：为仪表提供安装固定与位置调整。
工况挑战
现场介质与工况的特点是介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，而且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。因此支架不能照搬通用配置，按材质、防腐等级与载荷校核结构强度。
解决方案
阿仪科技技术团队按系统组件的方式推进：按控制柜与信号链路的整体配置供货。配置上按材质、防腐等级与载荷校核结构强度，并同步对照：须满足食品安全与卫生级（3-A / EHEDG）要求。
实施效果
投运后系统运行稳定，实际效果是：安装位置准确，测量偏差从源头消除。
化工制药 · 支架应用案例
项目概况
项目现场在反应釜、计量罐与成品储罐区。客户希望在既有装置上完善支架配置，核心诉求是为仪表提供安装固定与位置调整。
技术难点
真正麻烦的是：介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，并且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。这些都要求支架在配置时按材质、防腐等级与载荷校核结构强度。
配置方案
按系统组件组织供货与实施：按控制柜与信号链路的整体配置供货。现场按材质、防腐等级与载荷校核结构强度，并逐条核对：需满足防爆认证与 GMP 数据可追溯要求。
投运表现
完成调试后，安装位置准确，测量偏差从源头消除，测量数据可直接用于工艺调整与考核。
电力能源 · 支架应用案例
现场工况
该客户属于电力能源行业，生产装置位于锅炉给水、汽机凝结水与脱硫脱硝系统。项目的主要任务就是为仪表提供安装固定与位置调整。
需要解决的问题
难点在于高温高压，蒸汽与含盐水并存；与此同时高温高压下测量漂移，非计划停机代价极高。选型上必须按材质、防腐等级与载荷校核结构强度。
我们的做法
我们采用系统组件的交付思路 — 按控制柜与信号链路的整体配置供货。实施时按材质、防腐等级与载荷校核结构强度，同时逐项校验：需满足电力行业规程与机组可用率指标。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 安装位置准确，测量偏差从源头消除。
