技术参数
加入对比ORP / Redox
| 测量原理 | 传感器 ORP / Redox |
| 应用 | 化工工业, 纸工业, 污水, industrial 水, 电源 plants, refuse incinerators, sugar 工业 |
| 安装 | Retractable 支架带球阀门 |
| Characteristic | 开和关罐, 管路 (最小 DN80) |
| 设计 | 手册或 pneumatical 手册或 pneumatical 球阀门 Can 为完全 automated 带 CPC30 / 300 集成 rinse 腔室带连接 G 1/4" 或 NPT 1/4" |
| 材料 | 密封件: EPDM / FPM / perfluoroelastomer 电极支架: 不锈钢钢 1.4404 球阀门: 不锈钢钢 1.4401, PTFE Inlet 安全密封: PVDF, PTFE, Viton® 出口安全密封: PVDF, 不锈钢钢 1.4404 Rinse 连接插座: 不锈钢钢 1.4404 |
| 尺寸 | Immersion 深度: 61 至 235mm (2.4 英寸至 9.25 英寸) |
| 过程温度 | PA 压力圆柱 (manually 仅): 最大. 80 °C (176 °F) 不锈钢钢压力圆柱: 高达 100°C (212 °F) 带连续操作高达 6 bar (87 psi) |
| 过程压力 | PA 压力圆柱: 最大. 6 bar (87 psi) 不锈钢钢压力圆柱: 最大. 10 bar (145 psi) 气动出口安全密封: 6 bar 在 100 °C (87 psi 在 212 °F) |
| 连接 | G1¼ 内部螺纹, DN50, DN65, ANSI 2" |
| 证书, declarations 和认证 | 3.1.B EN 10204 |
pH
| 测量原理 | Potentiometric |
| 应用 | 化工工业, 纸工业, 污水, industrial 水, 电源 plants, refuse incinerators, sugar 工业 |
| 安装 | Retractable 组件带球阀门 |
| Characteristic | 开和关罐, 管路 (最小 DN80) |
| 设计 | 手册或 pneumatical 手册或 pneumatical 球阀门 Can 为完全 automated 带 CPC30 / 300 集成 rinse 腔室带连接 G 1/4" 或 NPT 1/4" |
| 材料 | 密封件: EPDM / FPM / perfluoroelastomer 电极支架: 不锈钢钢 1.4404 球阀门: 不锈钢钢 1.4401, PTFE Inlet 安全密封: PVDF, PTFE, Viton® 出口安全密封: PVDF, 不锈钢钢 1.4404 Rinse 连接插座: 不锈钢钢 1.4404 |
| 尺寸 | Immersion 深度: 61 至 235mm (2.4 英寸至 9.25 英寸) |
| 过程温度 | PA 压力圆柱 (manually 仅): 最大. 80 °C (176 °F) 不锈钢钢压力圆柱: 高达 100°C (212 °F) 带连续操作高达 6 bar (87 psi) |
| 过程压力 | PA 压力圆柱: 最大. 6 bar (87 psi) 不锈钢钢压力圆柱: 最大. 10 bar (145 psi) 气动出口安全密封: 6 bar 在 100 °C (87 psi 在 212 °F) |
| 连接 | G1¼ 内部螺纹, DN50, DN65, ANSI 2" |
| 证书, declarations 和认证 | 3.1. 符合 EN 10204 |
产品概述

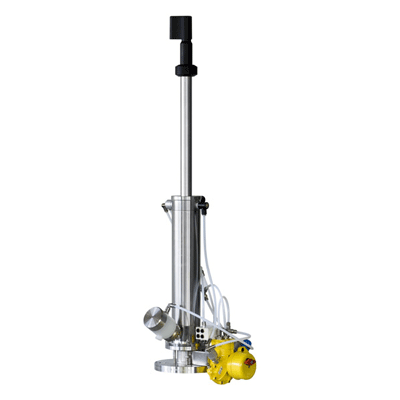

Cleanfit CPA473可伸缩式安装支架设计用于含纤维介质应用。专利的套管密封圈和内置刮刷确保传感器上无粘附。Cleanfit具有最高操作舒适度：在过程运行中，可以更换传感器，甚至服务安装支架。即使在苛刻过程条件下，可选电动或气动控制系统确保自动清洗和标定。
-
优势
-
在近乎所有操作条件下，均可以安全可靠地与过程隔离
-
安装支架的在线服务：通过密闭球阀整体拆除安装支架主体( 例如：更换密封环，电极护套支座等)
-
即使在不同过程条件下也可实现全自动操作
-
安装简便：带气动球阀安装支架的所有配套软管已预安装连接
-
应用领域
-
化工行业
-
造纸业
-
污水/工业水
-
电厂
-
垃圾焚烧炉
附件 / 备件 58
共 58 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 51512677 | 可收缩管 | 查看详情 |
| 51512678 | 电极导向器 | 查看详情 |
| 51503774 | CPA471/472 PA 缸体KIT CPA471/472 cylinder PA long | 查看详情 |
| 71042130 | CPA471/472 PA 缸体 | 查看详情 |
| 71329949 | CPA47X备件：检查阀 | 查看详情 |
| 51503776 | CPA471 不锈钢缸体KIT CPA471 cylinder SS long | 查看详情 |
| 71042134 | CPA471/472 缸体 | 查看详情 |
| 51512689 | CPA473 清洗腔 | 查看详情 |
| 71082107 | CPA47: 对接法兰 | 查看详情 |
| 71329946 | CPA473/474备件：冲洗喷嘴 G1/8-G1/4 | 查看详情 |
| 71329947 | KIT CPA473/474: Rinse nozzle G1/8-NPT1/4 | 查看详情 |
| 51511929 | 气动出口阀接口Outlet valve pneumatic CPA473 G1/4" | 查看详情 |
| 51511934 | 气动出口阀接口Outlet valve pneumatic CPA473 NPT1/4" | 查看详情 |
| 71240620 | CPA47x 排出阀: O型圈 Viton | 查看详情 |
| 51511937 | 气动出口阀接口Outlet valve manual CPA473/474 G1/4" | 查看详情 |
| 51511938 | 气动出口阀接口Outlet valve manual CPA473/474 NPT1/4" | 查看详情 |
| 51511939 | 止回阀Check valve CPA473/474 G1/4" | 查看详情 |
| 51511940 | 止回阀Check valve CPA473/474 NPT1/4" | 查看详情 |
| 51512698 | 球阀 | 查看详情 |
| 51512707 | CPA473 风力驱动 | 查看详情 |
型号配置 / 参数对比
来源:Endress+Hauser网站公开信息
说明书下载 6
查看该型号全部资料共 6 份文档 · 点击展开列表
Operating Instructions Cleanfit P CPA473 英文版
技术资料 Cleanfit P CPA473 中文版
Technical Information Topcal S CPC310 英文版
Technical Information Retractable assembly Cleanfit P CPA473 英文版
Technical Information Topcal S CPC310 英文版
Technical Information Retractable assembly CleanFit P CPA 473 英文版
服务案例
市政污水处理 · 支架应用案例
客户情况
市政污水处理行业的典型场景是城市污水处理厂的进水、生化与出水工段。本次测量对象为支架，工作重点是：为仪表提供安装固定与位置调整。
面临的难点
现场工况为污水中含固率高、含腐蚀性组分，昼夜水量波动大，加上出水指标波动、探头易被污泥与生物膜覆盖，常规配置很难长期胜任。方案需要按材质、防腐等级与载荷校核结构强度。
实施方式
方案由系统组件落地：按控制柜与信号链路的整体配置供货。技术要点在于按材质、防腐等级与载荷校核结构强度，并确保符合：出水须稳定达到一级 A 标准并联网上传数据。
客户收益
实际效果上，安装位置准确，测量偏差从源头消除，现场运维人员的工作负担随之下降。
食品饮料 · 支架应用案例
项目背景
配料、杀菌、灌装与 CIP 清洗工段。本次项目围绕支架展开，要解决的核心问题是：为仪表提供安装固定与位置调整。
工况挑战
现场介质与工况的特点是介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，而且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。因此支架不能照搬通用配置，按材质、防腐等级与载荷校核结构强度。
解决方案
阿仪科技技术团队按系统组件的方式推进：按控制柜与信号链路的整体配置供货。配置上按材质、防腐等级与载荷校核结构强度，并同步对照：须满足食品安全与卫生级（3-A / EHEDG）要求。
实施效果
投运后系统运行稳定，实际效果是：安装位置准确，测量偏差从源头消除。
化工制药 · 支架应用案例
项目概况
项目现场在反应釜、计量罐与成品储罐区。客户希望在既有装置上完善支架配置，核心诉求是为仪表提供安装固定与位置调整。
技术难点
真正麻烦的是：介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，并且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。这些都要求支架在配置时按材质、防腐等级与载荷校核结构强度。
配置方案
按系统组件组织供货与实施：按控制柜与信号链路的整体配置供货。现场按材质、防腐等级与载荷校核结构强度，并逐条核对：需满足防爆认证与 GMP 数据可追溯要求。
投运表现
完成调试后，安装位置准确，测量偏差从源头消除，测量数据可直接用于工艺调整与考核。
电力能源 · 支架应用案例
现场工况
该客户属于电力能源行业，生产装置位于锅炉给水、汽机凝结水与脱硫脱硝系统。项目的主要任务就是为仪表提供安装固定与位置调整。
需要解决的问题
难点在于高温高压，蒸汽与含盐水并存；与此同时高温高压下测量漂移，非计划停机代价极高。选型上必须按材质、防腐等级与载荷校核结构强度。
我们的做法
我们采用系统组件的交付思路 — 按控制柜与信号链路的整体配置供货。实施时按材质、防腐等级与载荷校核结构强度，同时逐项校验：需满足电力行业规程与机组可用率指标。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 安装位置准确，测量偏差从源头消除。
