技术参数
加入对比ORP / Redox
| 测量原理 | 传感器 ORP / Redox |
| 应用 | 化工工业, biodiesel plants, 电源 plants, plant 设计, tanks, 过程 vats 或管道 |
| 安装 | Retractable 支架 |
| Characteristic | 用于 tanks 和过程 vats 和 pipelines 或管道 (最小. DN80) 坚固 retractable 组件 permits 更换件的电极 while 罐是完整或 under 过程条件带 pressures 的高达 6 bar |
| 设计 | 手册或 pneumatical |
| 材料 | 电极支架, rinse 腔室和突面面: PEEK, PVDF, 导电 PVDF, 合金 C22, 不锈钢钢 1.4571 密封件: EPDM, FPM (Viton) 或 FFKM (Kalrez®) |
| 尺寸 | Immersion 深度: 146 或 280 mm (5.75 或 7.87 英寸) |
| 过程温度 | 0 至 140 °C (32 至 284 °F) |
| 过程压力 | 0 至最大. 4 bar (0 至最大. 58 psi) 耐压用于手册 actuation 0 至 10 bar (0 至 145 psi) 耐压用于气动 actuation |
| 连接 | 过程连接: 法兰 DN 50, DN 80, ANSI 2", JIS 是10K50, 内部螺纹 G1¼ |
pH
| 测量原理 | Potentiometric |
| 应用 | 化工工业, biodiesel plants, 电源 plants, plant 设计, tanks, 过程 vats 或管道 |
| 安装 | Retractable 支架 |
| Characteristic | 用于 tanks 和过程 vats 和 pipelines 或管道 (最小. DN80) 坚固 retractable 组件 permits 更换件的电极 while 罐是完整或 under 过程条件带 pressures 的高达 6 bar |
| 设计 | 手册或 pneumatical |
| 材料 | 电极支架, rinse 腔室和突面面: PEEK, PVDF, 导电 PVDF, 合金 C22, 不锈钢钢 1.4571 密封件: EPDM, FPM (Viton) 或 FFKM (Kalrez®) |
| 尺寸 | Immersion 深度: 146 或 280 mm (5.75 或 7.87 英寸) |
| 过程温度 | 0 至 140 °C (32 至 284 °F) |
| 过程压力 | 0 至最大. 4 bar (0 至最大. 58 psi) 耐压用于手册 actuation 0 至 10 bar (0 至 145 psi) 耐压用于气动 actuation |
| 连接 | 过程连接: 法兰 DN 50, DN 80, ANSI 2", JIS 是10K50, 内部螺纹 G1¼ |
产品概述

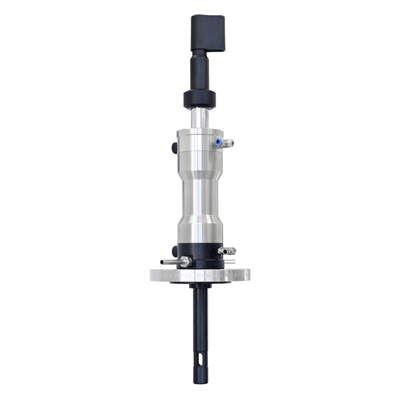

Cleanfit CPA472D可伸缩式安装支架设计安装在苛刻条件下使用。提供多种坚固耐用的材质，即使在高压、高温和腐蚀性介质中也可安全操作传感器。允许通过可选控制系统自动清洗和标定传感器，无需中断过程。传感器操作简单省时，延长了传感器使用寿命。
-
优势
-
坚固耐用：适用于压力不超过10bar，温度不超过140° C的测量场合，可选PEEK，PVDF，导电PVDF型
-
出色的耐化学腐蚀能力确保长期使用寿命
-
电极清洗和标定无需中断过程 - 节约维护时间和使用成本
-
多种材质和过程连接可供选择，灵活适用于各种测量场合
-
应用领域
-
The Cleanfit CPA472D 可用于储罐或管道安装：
-
化工行业
-
电厂
-
生物质产油装置
-
适用于压力不超过 10 bar的测量场合
附件 / 备件 135
共 135 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 71024454 | 密封圈For armatur CPA472... | 询价 |
| 71211749 | CPA472D 法兰内密封件 Kalrez | 询价 |
| 71211751 | CPA472D 法兰密封件Viton | 询价 |
| 71211752 | CPA472D 法兰密封件EPDM | 询价 |
| 71211736 | CPA472D 密封件 G1 1/4" inside EPDM | 询价 |
| 71211745 | CPA472D 密封件 G1 1/4" inside Kalrez | 询价 |
| 71211748 | CPA472D密封件 G1 1/4 inside Kalrez | 询价 |
| XPC0003- | XPA871:CPA871支架的附件Accessories, spare parts and maintenance kits for retractable process assembly Cleanfit CPA871 | 询价 |
| 71024242 | 密封法兰Corrosion-resistant o-rings for CPA472D, outside sealed; Viton, FPM | 询价 |
| 71027299 | CPA472D Viton 密封圈组for G1 1/4" adapter | 询价 |
| 71024247 | 密封法兰Corrosion-resistant o-rings for CPA472D,Outside sealed,Perfluorlast; Kalrez | 询价 |
| 71027302 | CPA472D Kalrez 密封圈组for G1 1/4" adapter | 询价 |
| 71043257 | 密封法兰 | 询价 |
| 71043259 | 密封装置 | 询价 |
| 71090063 | O型圈 | 询价 |
| 71090065 | O型圈 | 询价 |
| 71214026 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for process connection G1 1/4" | 询价 |
| 71214033 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for process connection G1 1/4" | 询价 |
| 71214227 | CPA472D 冲洗室for internal process sealing with rinsing connection NPT1/4" for process connection G1 1/4" | 询价 |
| 71214228 | CPA472D 冲洗室for internal process sealing with rinsing connection NPT1/4" for process connection G1 1/4" | 询价 |
| 71214230 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for flange process connections | 询价 |
| 71214232 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for flange process connections | 询价 |
| 71214233 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for flange process connections | 询价 |
| 71214234 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for flange process connections | 询价 |
| 71214235 | CPA472D 冲洗室for internal process sealing with rinsing connection G1/4" for flange process connections | 询价 |
| 71026672 | KIT 472D PEEK, 法兰 w/o rc: rinse case | 询价 |
| 71026673 | KIT 472D PVDF, 法兰 w/o rc: rinse case | 询价 |
| 71026674 | KIT 472D PVDF-c, 法兰 w/o rc: rinse ca | 询价 |
| 71026675 | KIT 472D HC4, 法兰 w/o rc: rinse case | 询价 |
| 71026676 | KIT 472D Titan.flange w/o rc: rinse case | 询价 |
| 71026677 | KIT 472D 1.4571,法兰 w/o rc:冲洗连接 | 询价 |
| 71026679 | KIT 472D PEEK, 法兰: rinse case G1/4" | 询价 |
| 71026680 | KIT 472D PVDF, 法兰: rinse case G1/4" | 询价 |
| 71026681 | KIT 472D PVDF-c, 法兰: rinse case G1/4 | 询价 |
| 71026682 | KIT 472D HC4, 法兰: rinse case G1/4" | 询价 |
| 71026695 | KIT 472D Titan., flange: rinse case G1/4 | 询价 |
| 71026696 | KIT 472D 1.4571,法兰: 冲洗连接 G1/4" | 询价 |
| 71026697 | KIT 472D PEEK, 法兰: rinse case NPT | 询价 |
| 71026698 | KIT 472D PVDF, 法兰: rinse case NPT | 询价 |
| 71026699 | KIT 472D PVDF-c,法兰: rinse case NPT | 询价 |
| 71026700 | KIT 472D HC4, 法兰: rinse case NPT 1/4 | 询价 |
| 71026702 | KIT 472D Titan., flange: rinse case NPT | 询价 |
| 71026704 | KIT 472D G1 1/4" w/o rc.HC4:rinsecase | 询价 |
| 71026755 | KIT 472D HC4, G1 1/4" w/o rc: rinse case | 询价 |
| 71026756 | KIT 472D Titan G1 1/4" w/o rc: rinsecase | 询价 |
| 71026757 | CPA472D 1.4571 G1 1/4 w/o rc: 冲洗连接 | 询价 |
| 71026759 | KIT 472D HC4, G1 1/4": rinse case G 1/4" | 询价 |
| 71026760 | KIT 472D Titan, G1 1/4": rinsecase G1/4" | 询价 |
| 71026762 | KIT 472D 1.4571, G1 1/4":冲洗连接G1/4 | 询价 |
| 71026763 | KIT 472D HC4, G1 1/4": rinse case NPT | 询价 |
| 71026764 | KIT 472D Titan, G1 1/4": rinse case NPT | 询价 |
| 71026765 | KIT 472D 1.4571, G1 1/4": 冲洗连接NPT | 询价 |
| 71214236 | CPA472D 传感器向导sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing | 询价 |
| 71214237 | CPA472D 传感器向导sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing | 询价 |
| 71214238 | CPA472D 传感器向导sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing | 询价 |
| 71214239 | CPA472D 传感器向导sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing | 询价 |
| 71214240 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214242 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214243 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214244 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214245 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214246 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214247 | CPA472D 长型，PVDF，D25-I 传感器引导护套sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214248 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214249 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71214250 | CPA472D 传感器向导sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing | 询价 |
| 71026660 | CPA472D 传感器向导 | 询价 |
| 71026661 | CPA472D 传感器向导 | 询价 |
| 71026662 | CPA472D 传感器向导 | 询价 |
| 71026663 | CPA472D 传感器向导 | 询价 |
| 71026664 | CPA472D 传感器向导 | 询价 |
| 71026666 | CPA472D 传感器向导 | 询价 |
| 71026667 | CPA472D 传感器向导 | 询价 |
| 71026669 | CPA472D 传感器向导 | 询价 |
| 71026670 | CPA472D 传感器向导 | 询价 |
| 71026649 | KIT CPA472D man.long Gel:retract.pipeKIT CPA472D man.long Gel:retract.pipe | 询价 |
| 71026651 | KIT CPA472D long pneum. Gel: retr. pipe. | 询价 |
| 71026652 | KIT CPA472D short hand Gel: retr. pipe. | 询价 |
| 71026653 | KIT CPA472D short pneum. Gel: retr. pipeKIT CPA472D short pneum. Gel: retr. pipe | 询价 |
| 71026654 | ***KIT CPA472Dshort handKCl:retract.pipe. | 询价 |
| 71026655 | ***KIT CPA472D short pneum.KCl:retr.pipe. | 询价 |
| 71102512 | CPA472D 进KCL软管 手动型 | 询价 |
| 71102513 | CPA472D 进KCL软管 气动型 | 询价 |
| 71026656 | CPA472D 圆筒柱 | 询价 |
| 71026658 | KIT CPA472D short: Cylinder1.4404 w.head | 询价 |
| 71026774 | CPA472D 法兰 | 询价 |
| 71026776 | CPA472D 法兰 | 询价 |
| 71026766 | KIT 472D DN50+ANSI 2", PEEK: 凸面 | 询价 |
| 71026767 | KIT 472D DN50+ANSI 2", PVDF: 凸面 | 询价 |
| 71026768 | KIT 472D DN50+ANSI 2"PVDF-c:凸面 | 询价 |
| 71026770 | KIT 472D DN50+ANSI 2", HC4: 凸面 | 询价 |
| 71026771 | KIT 472D DN50+ANSI 2",Titan: 凸面 | 询价 |
| 71026772 | KIT 472D DN50+ANSI 2",1.4571:凸面 | 询价 |
| 71026775 | CPA472D 法兰 | 询价 |
| 71026781 | CPA472D 突面法兰 | 询价 |
| 71026783 | CPA472D 突面法兰 | 询价 |
| 71026784 | CPA472D 突面法兰 | 询价 |
| 71026785 | KIT 472D DN80 HC4: 凸面 | 询价 |
| 71026786 | ***CPA472D 突面法兰 | 询价 |
| 71026787 | CPA472D 突面法兰 | 询价 |
| 71085857 | CPA472D 法兰 | 询价 |
| 71085850 | KIT 472D JIS 法兰, PEEk: 凸面 | 询价 |
| 71085851 | KIT 472D JIS 法兰, PVDF: 凸面 | 询价 |
| 71085852 | KIT 472D JIS 法兰, PVDF-C: 凸面 | 询价 |
| 71085854 | KIT 472D JIS法兰, HC4: 凸面 | 询价 |
| 71085855 | ***KIT 472D JIS 法兰,Titanium:凸面 | 询价 |
| 71085856 | KIT 472D JIS 法兰, 316TI: rinsecase | 询价 |
| 71103282 | CPA472D/473: 20*弹簧垫圈 | 询价 |
| 71026794 | KIT 472D HC4, G1/4": Swagelok rinse conn | 询价 |
| 71026795 | KIT 472D Titan G1/4: Swagelok rinse conn | 询价 |
| 71026796 | KIT 472D 1.4571 G1/4: Swagelok rinse con | 询价 |
| 51503732 | CPA47x 气门带插头KIT CPA47x airflow throttle+dummy plug S | 询价 |
| 71329949 | CPA47X备件：检查阀 | 询价 |
| 71027935 | CPA: 弯头连接 R1/8 OD6 SS 2 pcs. | 询价 |
| 51503733 | CPA47x: 密封插头KIT CPA47x: sealing plug M12x1 (10 pcs.) | 询价 |
| 51503731 | CPA47x:带把手止位栓KIT CPA47x:stop bolt with handle (1 pc.) | 询价 |
| 71026789 | CPA472D螺丝M6x70 20 pcs. | 询价 |
| 51503738 | CPA471/472 汽缸螺钉KIT CPA471/472 cyl. screw M6x45 20 pcs. | 询价 |
| 50062732 | ***Splash guard cover small process ass.Alte Material-Nummer: 126330 | 询价 |
| 51517522 | 保护帽 | 询价 |
| 51518182 | 保护管 | 询价 |
| 51518208 | 软管支架 | 询价 |
| 50080430 | **Protective sleeve wide f. KCl-electr. | 询价 |
| 51502874 | CPA47x气动限位开关Pneum. proxim. switches f.retrofitting | 询价 |
| 51502873 | 接近开关Electr. proxim.switches f.retrofitting | 询价 |
| 51515653 | ***Flow vessel DN50 PFA-lined,sight glasCorrosion-resistant PFA-lined;antistatic 3-way sight-glass, DN50 PN16, 230 mm., chemically resistant housing with sight for a retractable and for optimal mounting of rectractable in pipes DN50 and monotoring of sensor in measurement | 询价 |
| 71024439 | ***Flow vesselDN80,PFA-lined,sight glassCorrosion-resistant PFA-lined;antistatic 3-way sight-glass; DN80 PN16,310 mm., chemically resistant housing with sight for a retractable and for optimal mounting of retractable in pipes DN80 and monitoring of sensor in measurement | 询价 |
| 51500328 | ***Built-in adapt.straight,Size25,1.4404for CPA465, CPA473 and CPA472D | 询价 |
| 51500327 | ***Built-in adapt.oblique,Size 25,1.4404for CPA465, CPA473 and CPA472D | 询价 |
| 71098682 | 法兰焊接套管 DN50,PN16 | 询价 |
| 51502800 | 插头 插头Dummy plug 1.4404, G 1 1/4" internal | 询价 |
| 50092264 | Locking screw G1/4 inch GL8mm | 询价 |
| 50090491 | 软管连接件for porge chamber for CPA450 | 询价 |
| 51503730 | CPA471/472 气动接头KIT CPA471/472 pneu.connection G/8D6 10p | 询价 |
| 71065953 | CPA472D气封 | 询价 |
型号配置 / 参数对比
型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
来源:Endress+Hauser网站公开信息
说明书下载 8
查看该型号全部资料共 8 份文档 · 点击展开列表
Operating Instructions Cleanfit CPA472D 英文版
Operating Instructions Cleanfit P CPA472D 英文版
技术资料 Cleanfit CPA472D 中文版
技术资料 Cleanfit CPA472D 中文版
Technical Information Topcal S CPC310 英文版
Technical Information Cleanfit P CPA472D 英文版
Technical Information Cleanfit P CPA472D 英文版
Technical Information Topcal S CPC310 英文版
服务案例
市政污水处理
市政污水处理 · 支架应用案例
客户情况
市政污水处理行业的典型场景是城市污水处理厂的进水、生化与出水工段。本次测量对象为支架，工作重点是：为仪表提供安装固定与位置调整。
面临的难点
现场工况为污水中含固率高、含腐蚀性组分，昼夜水量波动大，加上出水指标波动、探头易被污泥与生物膜覆盖，常规配置很难长期胜任。方案需要按材质、防腐等级与载荷校核结构强度。
实施方式
方案由系统组件落地：按控制柜与信号链路的整体配置供货。技术要点在于按材质、防腐等级与载荷校核结构强度，并确保符合：出水须稳定达到一级 A 标准并联网上传数据。
客户收益
实际效果上，安装位置准确，测量偏差从源头消除，现场运维人员的工作负担随之下降。
食品饮料
食品饮料 · 支架应用案例
项目背景
配料、杀菌、灌装与 CIP 清洗工段。本次项目围绕支架展开，要解决的核心问题是：为仪表提供安装固定与位置调整。
工况挑战
现场介质与工况的特点是介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，而且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。因此支架不能照搬通用配置，按材质、防腐等级与载荷校核结构强度。
解决方案
阿仪科技技术团队按系统组件的方式推进：按控制柜与信号链路的整体配置供货。配置上按材质、防腐等级与载荷校核结构强度，并同步对照：须满足食品安全与卫生级（3-A / EHEDG）要求。
实施效果
投运后系统运行稳定，实际效果是：安装位置准确，测量偏差从源头消除。
化工制药
化工制药 · 支架应用案例
项目概况
项目现场在反应釜、计量罐与成品储罐区。客户希望在既有装置上完善支架配置，核心诉求是为仪表提供安装固定与位置调整。
技术难点
真正麻烦的是：介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，并且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。这些都要求支架在配置时按材质、防腐等级与载荷校核结构强度。
配置方案
按系统组件组织供货与实施：按控制柜与信号链路的整体配置供货。现场按材质、防腐等级与载荷校核结构强度，并逐条核对：需满足防爆认证与 GMP 数据可追溯要求。
投运表现
完成调试后，安装位置准确，测量偏差从源头消除，测量数据可直接用于工艺调整与考核。
电力能源
电力能源 · 支架应用案例
现场工况
该客户属于电力能源行业，生产装置位于锅炉给水、汽机凝结水与脱硫脱硝系统。项目的主要任务就是为仪表提供安装固定与位置调整。
需要解决的问题
难点在于高温高压，蒸汽与含盐水并存；与此同时高温高压下测量漂移，非计划停机代价极高。选型上必须按材质、防腐等级与载荷校核结构强度。
我们的做法
我们采用系统组件的交付思路 — 按控制柜与信号链路的整体配置供货。实施时按材质、防腐等级与载荷校核结构强度，同时逐项校验：需满足电力行业规程与机组可用率指标。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 安装位置准确，测量偏差从源头消除。
