技术参数
加入对比连续测量 / 液体
| 测量原理 | 物位雷达 |
| 供电 / 通信 | 4-导线 (HART) |
| 频率 | C-band (~6 GHz) |
| 测量精度 | +/- 1 mm, custody transfer |
| 环境温度 | 标准: -40 °C ... 80 °C (-40 °F ... 176 °F) 用于校准至 regulatory standards: -25 °C ... 60 °C (-13 °F ... 131 °F) |
| 过程温度 | -40 °C ... 150 °C (-40 °F ... 302 °F) |
| 过程压力 / 最大耐压 | 真空 ... 25 bar (真空 ... 362 psi) |
| 主要接液部件 | 316L + PTFE |
| 过程连接 | DN150 ... DN300 / 6" ... 12" |
| 最大测量距离 | 40 m (131 ft) |
| 通信 | 4 ... 20 mA |
| 证书 / 认证 | ATEX, FM, CSA, IEC Ex, NEPSI |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 |
| 船舶认证 | GL/ ABS |
| 应用限制 | 最大测量范围是 dependent 在罐 form 和/或应用无空间和 many baffles FMR540 |

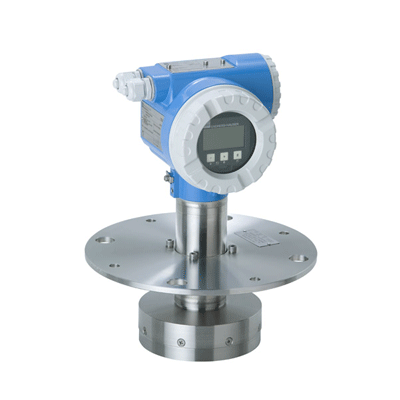

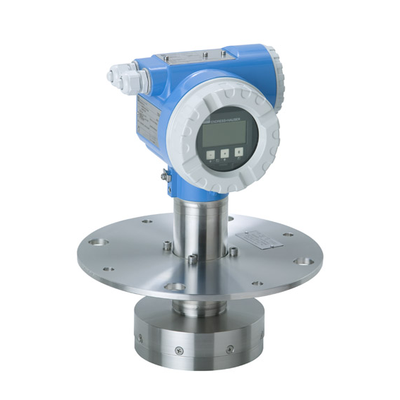

Micropilot FMR532通过NMi和PTB认证，可用于计量交接和库存控制，符合R85和API 3.1B 标准的相关要求。FMR532配备平板式天线，特别适合导波管安装的测量场合。Micropilot FMR532采用四线制，HART和24v DC本安型供电，成本经济，安装简便。
优势
精度：0.8 mm (2σ 值)
计量交接应用通过国家级认证(NMii和PTB)
仪表可单独使用，也可通过罐旁指示仪NRF590与储罐液位测量系统集成使用
通过菜单式的字母数字显示模块，现场操作简便
利用FDT/DTM技术(FieldCare)软件，方便仪表调试、文件建档和故障诊断
四线制，HART和24v DC本安型供电，成本经济，安装简便
天线采用独特的下垂式设计，避免由于冷凝堆积产生测量误差
应用领域
平面式天线，特别适合于水平式测量，测量范围达38m (124ft)。
附件 / 备件 13
共 13 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 52005936 | 铝盖Material: Aluminium for operating + display module VU331 and housing F12/T12 Micropilot M/S, Prosonic M, Levelflex M | 查看详情 |
| 518710-0020 | Cover T3/T12 Alu, coated, gasketMaterial: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42. | 询价 |
| 52005643 | 遮罩cable compartment, electronics side Micropilot M/S, Prosonic M, Levelflex M | 询价 |
| 71092209 | O型圈Usage: cover T12/F12/F23. | 询价 |
| 52005586 | 终端模块for housing T12 | 询价 |
| 71020581 | 终端模块Micropilot S FMR540 | 询价 |
| XPF0029- | 电子插件 FMR532, Ex, HART, HF Modul | 询价 |
| 52026443 | 显示仪VU3314-line alphanumeric display Micropilot M, Micropilot S, Prosonic M, Levelflex M | 询价 |
| 52005628 | 密封组件consists of: 5x O-ring 49.21x3.53 EPDM 5x O-ring 113.9x3.63 EPDM 5x O-ring 72.0x3.0 EPDM | 询价 |
| 71006590 | 高频电缆Coax cable dummy antenna for testing the electronics FMR13x, FMR23x, FMR53x, FMP4x | 询价 |
| 52028063 | 高频电缆Coax cable with termination resistor and connection piece dummy antenna FMR13x, FMR23x, FMR53x, FMP4x | 询价 |
| 52007646 | 拔天线电缆工具Micropilot M/Micropilot S | 询价 |
| 71007843 | ToF 适配器 FXA291Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291. | 询价 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 12
查看该型号全部资料共 12 份文档 · 点击展开列表
操作手册 Micropilot S FMR532 中文版
Micropilot S FMR532 HART Operating Instructions 英文版
Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions 英文版
Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions 英文版
Micropilot S FMR532 HART 英文版
技术资料 Micropilot S FMR530 中文版
技术资料 Micropilot S FMR530, FMR532, FMR533 中文版
技术资料 Micropilot S FMR532 中文版
Micropilot S FMR530 Technical Information 英文版
Micropilot S FMR530 Technical Information 英文版
Micropilot S FMR530 Technical Information 英文版
Tankvision NXA820, NXA821, NXA822 英文版
