技术参数
加入对比液体
| 测量原理 | |
| Product headline | std_productprofile_product_usp_8063. 用于基本水应用, 优化用于受限空间和塑料管道 installations. |
| 传感器 features | 简便, 快速定心的传感器 – innovative 外壳结构. 能源‐节省流量测量 – 否压力 loss due 至 cross 段 constriction. 维护‐无 – 否 moving 部件. std_productprofile_product_differentiating_tech_features_8071. std_productprofile_product_differentiating_tech_features_8072. 国际饮用水认证. |
| 变送器 features | std_productprofile_product_benefits_34707_1508943674. std_productprofile_product_benefits_34705_1508943673. std_productprofile_product_benefits_34706_1508943673. 2-系列显示带 push buttons. 设备作为紧凑型或远程版本. HART. |
| 公称直径量程 | DN 25 至 100 (1 至 4") |
| 接液材质 | Liner: Polyamide 电极: 1.4435 (316L) |
| 被测 variables | 体积流量 |
| 最大. 测量 error | 体积流量: ±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 内/s) |
| 测量范围 | 9 至 4700 dm3/最小 (2.5 至 1250 gal/最小) |
| 最大. 过程压力 | PN 16, 等级 150, 10K |
| 介质温度量程 | 0 至 +60 °C (+32 至 +140 °F) |
| 环境温度量程 | –20 至 +60 °C (–4 至 +140 °F) |
| 传感器外壳材料 | AlSi10Mg, 涂层传感器连接外壳: AlSi10Mg, 涂层 |
| 变送器外壳材料 | 粉末‐涂层 die‐铸造铝 |
| 防护等级 | 紧凑型版本: IP66&67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP 67, 类型 4X 外壳 |
| 显示/操作 | 2‐系列显示带 push buttons 配置通过就地显示和操作工具可选 |
| 输出 | 4‐20 mA HART (有源) 脉冲/开关输出 (无源) |
| Inputs | 无 |
| 数字通信 | HART |
| 电源 | DC 11 至 40 V AC 85 至 250 V (45 至 65 Hz) AC 20 至 28 V (45 至 65 Hz) |
| 危险区域认证 | FM CSA |
| Product 安全 | CE, C-tick, EAC 标记 |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025) |
| 卫生型认证和证书 | 饮用水认证: ACS, KTW-BWGL, NSF 61, WRAS BS 6920 |

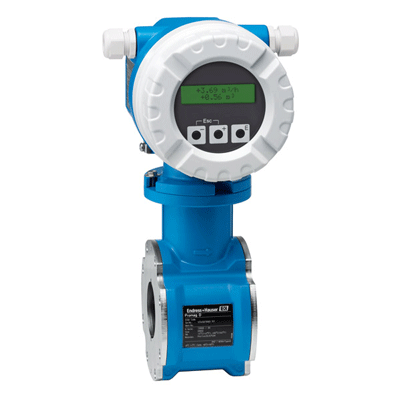

Promag D采用夹持式设计，适用于极狭小空间。它是水行业基本应用的首选。与高性价比的Promag 10变送器相结合，Promag 10D成为了各类应用中液体测量的理想解决方案。Promag 10D有一体型和分体型可选。
优势
应用领域
设备特点
附件 / 备件 35
共 35 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 50104751 | **PCB主板 | 询价 |
| 50104752 | PCB主板 | 询价 |
| 71098237 | **PCB主板HE = harsh environment | 询价 |
| 71098239 | **PCB主板HE = harsh environment | 询价 |
| 50104749 | 保险丝 | 询价 |
| 50104750 | 保险丝 | 询价 |
| 50104745 | 带按键的显示模块 | 询价 |
| 50104754 | 接线模块 | 询价 |
| 71098240 | **接线模块HE = harsh environment | 询价 |
| 50098018 | 传感器接线板Usage: 10/50/51/53/55/400/800 | 查看详情 |
| 71039497 | 传感器接线板Usage: 10/50/53/55 HE = harsh environment | 查看详情 |
| 50108138 | 接线端子Kit Terminal Block 10/91W | 询价 |
| 50094038 | 接线腔盖10/5X/40/8X/93/65/92F | 查看详情 |
| 71247838 | **维修盖,分离型Usage: 10/5X/8X/8DF/8CN/92F/65/400/800 acc. service info SI01351D-1/06 Consists of: Cover Rep.kit for G14, O-Ring 110.00 x 4.50 HNBR, Grease | 询价 |
| 50094038 | 接线腔盖10/5X/40/8X/93/65/92F | 查看详情 |
| 50104746 | 带玻璃视窗的表盖 | 询价 |
| 50104747 | 盲盖 | 询价 |
| 50103658 | 缆塞 | 询价 |
| 50096840 | 缆塞Kit 10 cable glands M20x1,5 | 查看详情 |
| 50098041 | 转接头Kit 10 extension M20x1.5/G 1/2" | 询价 |
| 50098042 | 转接头Kit 10 extension M20x1.5/NPT 1/2" | 查看详情 |
| 50104748 | 显示模块支架 | 询价 |
| 50104753 | 表盖密封圈 | 询价 |
| 50097147 | 接地端/盖子锁紧扣10/1YH/23/65/72/73/91W/92F/8FF/8FE/8CM | 询价 |
| 50099102 | 铸铝/不锈钢外壳套管 | 查看详情 |
| 50098019 | Kit parts housing FS Stnd/HTUsage: 10/50/51/53/55/400/800 Sensor: D/E/H/L/P/S/W | 查看详情 |
| 50098020 | Kit parts housing compact Stnd/HTUsage: 10/23/50/51/53/55 Sensor: D/E/H/L/P/S/W | 询价 |
| 50098023 | 外壳垫圈组件Usage: 10/50/51/53/55/400/800 Sensor: D/E/L/P/S/W | 查看详情 |
| 50098024 | 外壳垫圈组件Usage: 10/23/50/51/53/55 Sensor: D/E/L/P/S/W | 查看详情 |
| 10XXX- | ***电磁流量计 10, 变送器电磁流量计 | 询价 |
| DKD- | 电磁流量计 D, 安装组件The mounting set contains threaded bolts, centering sleeves, nuts, washers and a pair of EPDM flange seals orderable separately, as replacement for M1, M2 | 询价 |
| DK5DD- | D型电磁流量计，密封件A set includes 2 flange seals | 询价 |
| DK5019- | 传感器电缆组件, PromagConnection Cable between Sensor Junction Housing and Transmitter for Remote Devices of Proline Promag. | 询价 |
| DK5WM- | Promag10/50/51/53/55变送器安装组件 DK5WM10/50/51/53/55/800 | 询价 |
| FXA193- | ***通讯接口 FXA193The service interface connects the service port of Proline and ToF devices with the serial interface RS 232C (9 pin.) of a personal computer. Contents of delivery: - Serviceinterface with RS 232C connection cable (9 pin.) - FXA "USB" cable, the additional power supply for FXA193 from USB-port of the PC. - Service Softw.ToF Tool-Fieldtool Package | 询价 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 6
查看该型号全部资料服务案例
市政污水处理 · 电磁流量计应用案例
现场工况
该客户属于市政污水处理行业，生产装置位于城市污水处理厂的进水、生化与出水工段。项目的主要任务就是测量导电液体的体积流量。
需要解决的问题
难点在于污水中含固率高、含腐蚀性组分，昼夜水量波动大；与此同时出水指标波动、探头易被污泥与生物膜覆盖。选型上必须按电导率、含固量与磨损性选衬里与电极组合。
我们的做法
我们采用流量测量的交付思路 — 按管径、介质与量程做流量计量方案。实施时按电导率、含固量与磨损性选衬里与电极组合，同时逐项校验：出水须稳定达到一级 A 标准并联网上传数据。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 无阻流件，压损小且长期免维护。
食品饮料 · 电磁流量计应用案例
应用背景
配料、杀菌、灌装与 CIP 清洗工段是食品饮料行业的典型工况。项目以电磁流量计为切入点，重点是测量导电液体的体积流量。
工况约束
清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗，而介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高的条件又进一步放大了这一点。因此电磁流量计必须按电导率、含固量与磨损性选衬里与电极组合。
交付方案
交付按流量测量来组织 — 按管径、介质与量程做流量计量方案。实施中按电导率、含固量与磨损性选衬里与电极组合，同时满足须满足食品安全与卫生级（3-A / EHEDG）要求。
使用效果
运行结果表明：无阻流件，压损小且长期免维护，该测点的测量置信度明显提高。
化工制药 · 电磁流量计应用案例
客户情况
化工制药行业的典型场景是反应釜、计量罐与成品储罐区。本次测量对象为电磁流量计，工作重点是：测量导电液体的体积流量。
面临的难点
现场工况为介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，加上强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，常规配置很难长期胜任。方案需要按电导率、含固量与磨损性选衬里与电极组合。
实施方式
方案由流量测量落地：按管径、介质与量程做流量计量方案。技术要点在于按电导率、含固量与磨损性选衬里与电极组合，并确保符合：需满足防爆认证与 GMP 数据可追溯要求。
客户收益
实际效果上，无阻流件，压损小且长期免维护，现场运维人员的工作负担随之下降。
电力能源 · 电磁流量计应用案例
项目背景
锅炉给水、汽机凝结水与脱硫脱硝系统。本次项目围绕电磁流量计展开，要解决的核心问题是：测量导电液体的体积流量。
工况挑战
现场介质与工况的特点是高温高压，蒸汽与含盐水并存，而且高温高压下测量漂移，非计划停机代价极高。因此电磁流量计不能照搬通用配置，按电导率、含固量与磨损性选衬里与电极组合。
解决方案
阿仪科技技术团队按流量测量的方式推进：按管径、介质与量程做流量计量方案。配置上按电导率、含固量与磨损性选衬里与电极组合，并同步对照：需满足电力行业规程与机组可用率指标。
实施效果
投运后系统运行稳定，实际效果是：无阻流件，压损小且长期免维护。
