技术参数
加入对比液体
| 测量原理 | 电磁 |
| Product headline | 流量计用于最高介质 temperatures 带 ultra-紧凑型变送器. Dedicated 至化工和过程应用带腐蚀性液体和高介质 temperatures. |
| 传感器 features | Diverse 应用 – 宽多样性的接液材质. 能源‐节省流量测量 – 否压力 loss due 至 cross 段 constriction. 维护‐无 – 否 moving 部件. 公称直径: 最大. DN 600 (24"). 所有通用 Ex 认证. Liner 制造的 PTFE 或 PFA. |
| 变送器 features | 空间‐节省变送器 – 完整功能在最小 footprint. 时间‐节省就地操作无附加软件和紧固件 – 集成 web 服务器. 集成验证 – Heartbeat 技术. 坚固, ultra-紧凑型变送器外壳. 就地显示可选. |
| 公称直径量程 | DN 15 至 600 (½ 至 24") |
| 接液材质 | Liner: PFA, PTFE 电极: 1.4435 (316L); 合金 C22, 2.4602 (UNS N06022); 钽; Platinum; 钛 Duplex 1.4462 (UNS S31803) |
| 被测 variables | 体积流量, 电导率, 质量流量, 校正体积流量, 校正电导率 |
| 最大. 测量 error | 体积流量 (标准): ±0.5 % o.r.± 1 mm/s (0.04 内/s) 体积流量 (选项): ±0.2 % o.r. ± 2 mm/s (0.08 内/s |
| 测量范围 | 4 dm³/最小至 9600 m³/h (1 至 44 000 gal/最小) |
| 最大. 过程压力 | PN 40, 等级 300, 20K |
| 介质温度量程 | Liner 材料 PFA: –20 至 +150 °C (–4 至 +302 °F) Liner 材料 PFA 高‐温度: –20 至 +180 °C (–4 至 +356 °F) Liner 材料 PTFE: –40 至 +130 °C (–40 至 +266 °F) |
| 环境温度量程 | 法兰材料碳钢: –10 至 +60 °C (+14 至 +140 °F) 法兰材料不锈钢钢: –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | DN 15 至 300 (½ 至 12"): AlSi10Mg, 涂层 DN 350 至 600 (14 至 24"): 碳钢带防护 varnish |
| 变送器外壳材料 | AlSi10Mg, 涂层 |
| 防护等级 | IP66/67, 类型 4X 外壳 |
| 显示/操作 | 4‐系列背光显示可选 (否就地操作) 配置通过 web browser 和操作工具可选 |
| 输出 | 4‐20 mA HART (有源) 脉冲/频率/开关输出 (无源) |
| Inputs | 无 |
| 数字通信 | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
| 电源 | DC 20 至 30 V |
| 危险区域认证 | ATEX, IECEx, cCSAus, INMETRO |
| 其他认证和证书 | |
| Product 安全 | CE, C-Tick |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025) Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) |
| 船舶认证和证书 | LR 认证, DNV 认证, ABS 认证, BV 认证 |
| 压力认证和证书 | PED, CRN |
| 材料证书 | 3.1 材料 |
| 卫生型认证和证书 | 饮用水认证: ACS, NSF 61, WRAS |

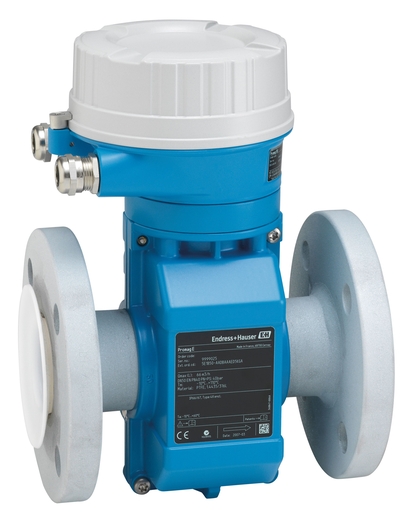

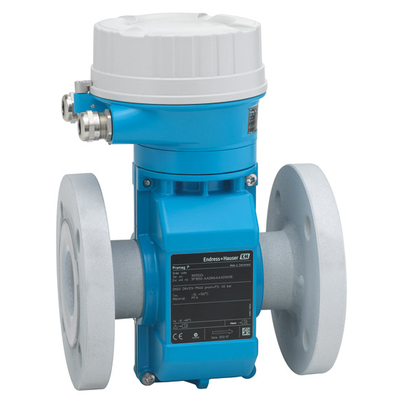

Promag P 适用于化学工业和高温、腐蚀性介质测量的过程应用。Promag P 100 采用了超紧凑型变送器，体积虽小，功能全面，可轻松实现无缝的系统集成，成为撬装商、设备制造商和系统集成商的首选。心跳技术（Heartbeat Technology）始终确保合规性和过程安全性。
优势
应用领域
设备属性
附件 / 备件 14
共 14 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| XPD0010- | 电磁流量计电子插件 100Main electronic module | 询价 |
| XPD0023- | 显示模块Usage: Promag 100, Promass 100, Prosonic Flow E 100. | 询价 |
| 71185788 | T-DAT模块 | 询价 |
| 71185789 | 铝表盖Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover. | 询价 |
| 71266334 | 铝盖组件, 玻璃视窗, 一体化Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover. | 询价 |
| 71211571 | 外壳垫圈组件Usage: Promag 100. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket HNBR for housing/sensor H. Gasket HNBR for housing/sensor E/P. O-Ring 29,87 x 1,78 HNBR for sensor connector. | 询价 |
| 50098036 | 防爆缆塞Kit 10 cable glands M20x1.5 Ex | 询价 |
| 50098041 | 转接头Kit 10 extension M20x1.5/G 1/2" | 询价 |
| 50098042 | 转接头Kit 10 extension M20x1.5/NPT 1/2" | 查看详情 |
| 71276494 | 卡箍紧固，螺丝Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass, Promag/Promass 500, Promag 10, Promag/Promass/Prosonic Flow/t-mass/ Teqwave MW 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover clamp, screw M4x16. | 询价 |
| DK5GD- | 接地环 DK5GDIncludes 1 grounding disc/protection disc | 询价 |
| DK5GC- | 接地线 DK5GCA kit includes 2 cables | 询价 |
| XPRFID- | Spare RFID TAGConsists of: RFID TAG, fixing wire, crimp sleeve. | 询价 |
| XPSPEC- | 位号备件Attention: Only 1 piece per position orderable in offer/order because of item category group ZTA1. Consists of: TAG, fixing wire, crimp sleeve. | 询价 |
型号配置 / 参数对比
测量原理视频
点击播放服务案例
市政污水处理 · 电磁流量计应用案例
现场工况
该客户属于市政污水处理行业，生产装置位于城市污水处理厂的进水、生化与出水工段。项目的主要任务就是测量导电液体的体积流量。
需要解决的问题
难点在于污水中含固率高、含腐蚀性组分，昼夜水量波动大；与此同时出水指标波动、探头易被污泥与生物膜覆盖。选型上必须按电导率、含固量与磨损性选衬里与电极组合。
我们的做法
我们采用流量测量的交付思路 — 按管径、介质与量程做流量计量方案。实施时按电导率、含固量与磨损性选衬里与电极组合，同时逐项校验：出水须稳定达到一级 A 标准并联网上传数据。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 无阻流件，压损小且长期免维护。
食品饮料 · 电磁流量计应用案例
应用背景
配料、杀菌、灌装与 CIP 清洗工段是食品饮料行业的典型工况。项目以电磁流量计为切入点，重点是测量导电液体的体积流量。
工况约束
清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗，而介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高的条件又进一步放大了这一点。因此电磁流量计必须按电导率、含固量与磨损性选衬里与电极组合。
交付方案
交付按流量测量来组织 — 按管径、介质与量程做流量计量方案。实施中按电导率、含固量与磨损性选衬里与电极组合，同时满足须满足食品安全与卫生级（3-A / EHEDG）要求。
使用效果
运行结果表明：无阻流件，压损小且长期免维护，该测点的测量置信度明显提高。
化工制药 · 电磁流量计应用案例
客户情况
化工制药行业的典型场景是反应釜、计量罐与成品储罐区。本次测量对象为电磁流量计，工作重点是：测量导电液体的体积流量。
面临的难点
现场工况为介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，加上强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，常规配置很难长期胜任。方案需要按电导率、含固量与磨损性选衬里与电极组合。
实施方式
方案由流量测量落地：按管径、介质与量程做流量计量方案。技术要点在于按电导率、含固量与磨损性选衬里与电极组合，并确保符合：需满足防爆认证与 GMP 数据可追溯要求。
客户收益
实际效果上，无阻流件，压损小且长期免维护，现场运维人员的工作负担随之下降。
电力能源 · 电磁流量计应用案例
项目背景
锅炉给水、汽机凝结水与脱硫脱硝系统。本次项目围绕电磁流量计展开，要解决的核心问题是：测量导电液体的体积流量。
工况挑战
现场介质与工况的特点是高温高压，蒸汽与含盐水并存，而且高温高压下测量漂移，非计划停机代价极高。因此电磁流量计不能照搬通用配置，按电导率、含固量与磨损性选衬里与电极组合。
解决方案
阿仪科技技术团队按流量测量的方式推进：按管径、介质与量程做流量计量方案。配置上按电导率、含固量与磨损性选衬里与电极组合，并同步对照：需满足电力行业规程与机组可用率指标。
实施效果
投运后系统运行稳定，实际效果是：无阻流件，压损小且长期免维护。
