齐平式天线、水滴天线、喇叭天线有什么不同

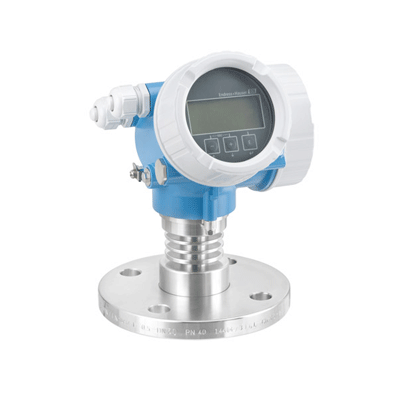

1. 齐平式天线
结构形态
法兰安装面完全平整，微波透镜内嵌在法兰内部，无任何部件伸入罐体 / 管道内部，整体平面无凸起、无空腔。透镜是薄平面氟塑料微波窗。
波束特性
波束角三者里最大，微波发散程度高，聚焦能力最弱；近场盲区最小，几乎无测量死区。
机械与表面特性
无外伸结构，无碰撞风险；平面表面，无导流弧度；不存在内部积留空腔。
信号衰减特点
微波垂直平面发射，介质泡沫、附着物会直接完全覆盖微波发射面，遮挡衰减最明显。
安装硬件要求
适配最小规格法兰 / 短套管，安装深度无要求，接管长度不受限。
2. 水滴天线
结构形态
整体实心一体透镜，向外呈圆弧水滴状凸起伸入腔体，实心无中空腔体，外表面连续光滑弧形流线，内部无空心空间。
波束特性
波束角中等偏小，聚焦能力优于齐平式，弱于喇叭天线；近场盲区很小。
机械与表面特性
弧形外凸，有自然导流曲面；实心结构无藏污空腔；有外伸长度，存在碰撞干涉风险。
信号衰减特点
弧形表面附着物、冷凝液会自动滑落，不易完全覆盖微波发射核心区域，遮挡衰减弱于齐平式。
安装硬件要求
标准 DN50/DN80 法兰通用，需要预留少量伸入空间。

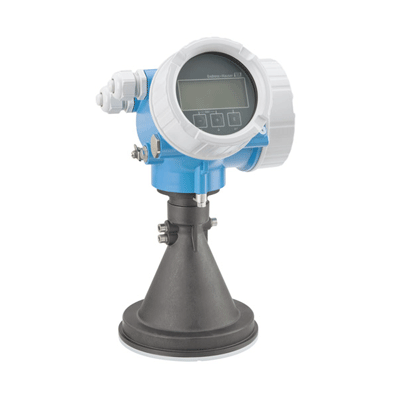

3. 喇叭天线
结构形态
锥形空心金属腔体 + 前端透镜，内部中空锥形空腔，整体向外大幅凸出，空腔形成微波反射汇聚通道。
波束特性
波束角三者最小，微波汇聚能力最强，定向性最好，远距离信号集中度最高；近场盲区是三者最大。
机械与表面特性
空心内腔，存在密闭凹陷空间；喇叭外伸长度最长，碰撞干涉风险最高；内腔容易滞留流体、水汽。
信号衰减特点
空心腔体极易堆积杂质、积水，直接堵塞微波通路，信号衰减、失稳概率远高于另外两种实心天线。
安装硬件要求
必须大口径法兰（DN80 起步），需要较长接管给喇叭预留安装空间，可外接吹扫接口。

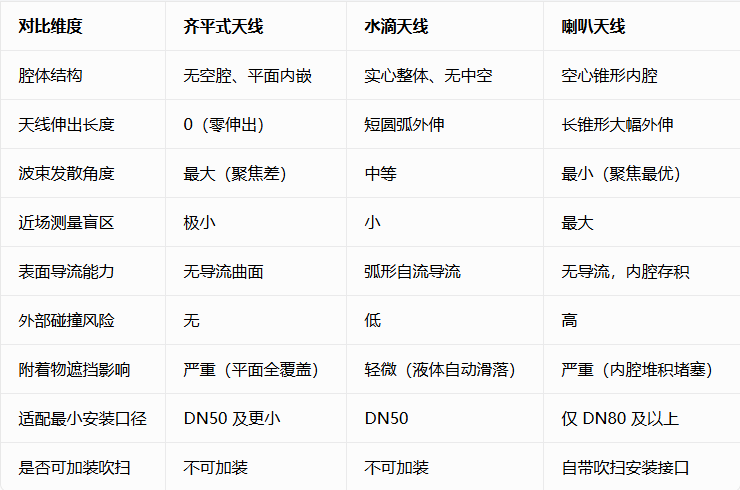

核心维度纯硬件对比表（无介质场景）
极简总结纯硬件差异
齐平式：不伸进去、波束散、无盲区、怕表面覆膜遮挡；
水滴式：实心弧形外凸、波束适中、自带导流、不易被附着物全覆盖；
喇叭式：空心长锥形、波束最集中、盲区大、内腔易堆积杂物、支持吹扫、只能大口径安装。
