5WBB电磁流量计

         有许多用户将电磁流量计买回之后，在使用的过程中都会有这样一个疑问，为什么管道里面没有液体通过了，电磁流量计还是会有读数，其实这是一个非常正常的现象，这与电磁流量计的测量原理有很大的关系。下面我们来介绍一下电磁流量计的原理。

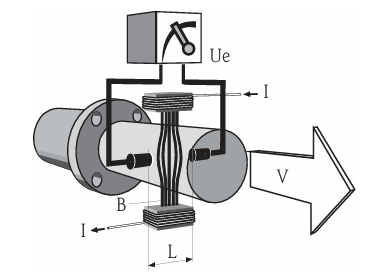

        根据法拉第电磁感应定律，导体在磁场中运动时，会产生感应电压。 在电磁测量原理中，流动的介质相当于运动的导体。 感应电压与介质流速成比例关系，通过两个测量电极加载在放大器上。基于管道横截面积计算体 积流量。 极性交替变化的开关直流电产生直流(DC)磁场。其是通过电磁场来进行测量，管道内没有液体通过了，但是磁场还在就会有读数。下面是其原理示意图，

           因为测量原理的原因，这个是避免不了的，在管道内没有液体的时候，我们可以打开空管检测。打开之后，在没有液体的时候流量计会输出错误电流，没有打开就会输出流量。

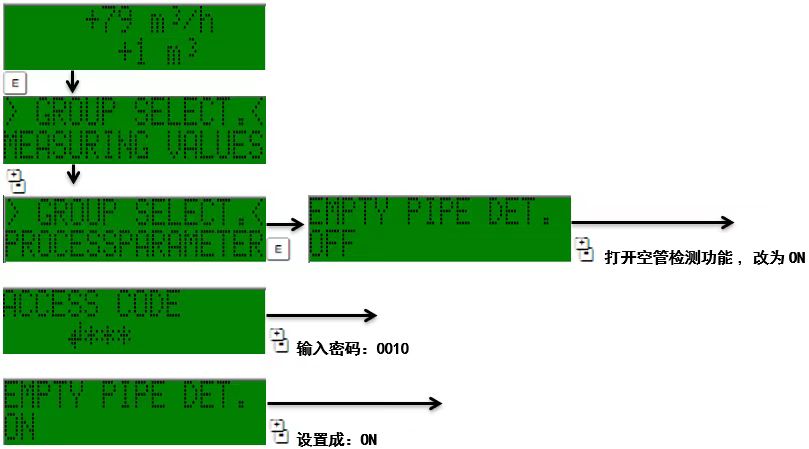

          打开空管检测，首先进入组选择，选择起其中的测量值，然后选择过程参数，打开空管检测功能，输入访问秘密，访问密码为10，然后将OFF改为ON即可，空管检测就打开了。如图所示

         值得注意的是，我们在安装设备的时候，要根据手册上的要求来安装。

         需按手册要求安装，严禁将设备装在管道最高点（易积气）、向下排空管道正上方，以防气体积聚或气泡增大测量误差；水平管道安装时，测量电极轴须保持水平，避免气泡导致两电极短时间绝缘。

         倾斜放置的非满管管道需配置泄放口，且传感器不得装在倾斜管道最低点（防固体积聚），建议加装泄放阀；空管检测功能（EPD）可检测空管 / 非满管，提升安全性，但仅在水平管道、变送器表头朝上时能正常工作。

        当在竖直向下且高度≥5m（16.4ft）的管道安装时，需在传感器下游管道加装虹吸管或泄放阀，防止抽压损坏测量管内衬；竖直管道是自排空管路系统及带空管检测功能系统的理想安装方向。

         若在剧烈振动环境使用，需对管路系统和传感器进行加固，避免振动影响测量稳定性。

        传感器安装位置需远离阀、三通、弯头管件，保证前直管段长度≥5×DN、后直管段长度≥2×DN，以满足测量精度。

        传感器装在大口径管道时，可选用符合 DINEN545 标准的转接管（双法兰缩径管），尤其测量极慢流速流体时，能增大流速提升精度，使用前需参考图示计算缩径管 / 扩径管带来的系统压损。
