FTL31调试介绍

         FTL31 液体音叉开关用于液体介质的限位检测，安装在罐体、容器和管 道中使用。 它能够对清洗和过滤系统以及冷却水储罐和润滑油储罐进行溢出保护或泵防护。 作为浮子开关、电导式限位开关、电容式限位开关和光学传感器的理想替代品，  FTL31 可以在电导率、黏附、扰动介质、介质流动状况或含气介质导致其他测量原理不适用的工况下使用。下面我们来介绍其调试过程。

         调试前，确保已完成以下检查：安装后检查的检查列表、接后检查的检查列表 将叉体浸入至装满水的容器中，即可进行叉体功能测试 。

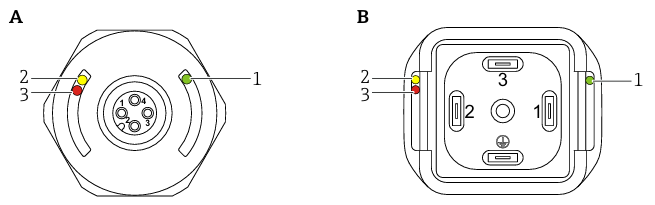

          设备的运行状态可通过 LED 指示灯直观判断，不同颜色及亮起方式对应不同工况，具体说明如下：

1. 绿色 LED 指示灯（gn）：常亮时代表设备处于正常工作状态，各项功能（如测量、信号传输）均稳定运行，无需额外操作。
2. 黄色 LED 指示灯（ye）：常亮时需结合插头类型与检测模式区分状态，核心对应介质覆盖情况：
   搭配 M12 插头时：标识传感器状态，亮起表示传感器的叉体被液体覆盖，测量信号正常反馈介质存在。
   搭配霍斯曼插头 / 电缆时：标识开关运行状态，需进一步结合检测模式判断：
   低限检测（MIN）模式（用于泵空转保护）：亮起表示传感器被液体覆盖，说明当前介质液位高于低限阈值，可避免泵因缺液空转损坏。
   高限检测（MAX）模式（用于溢出保护）：亮起表示传感器未被液体覆盖，说明当前介质液位低于高限阈值，设备处于防溢出预警的安全状态。
3. 红色 LED 指示灯（rd）：分闪烁和常亮两种情况，均代表设备异常，需针对性处理：
   闪烁状态：代表警告或需维护，通常对应可修复故障，例如接线错误、信号传输中断等；此外，若测试磁铁在传感器上放置时间超过 30 秒，设备会触发保护功能，指示灯也会闪烁提醒。
   常亮状态：代表设备故障，通常对应不可修复故障，例如内部电子插件损坏、传感器核心部件失效等，需停止设备运行并更换故障部件。

          值得注意的是金属外壳盖（IP69）不提供LED指示灯信号。我们还可以使用测试磁铁进行功能测试，将测试磁铁放置在外壳上的标记位置处至少2 s。 切换当前开关状态，黄色LED指示灯更改状态。移去磁铁，恢复至最近有效开关状态。如果测试磁铁在外壳标记处的放置时间超过30 s，红色LED指示灯闪烁：设备自动返回当 前开关状态。

          到此介绍完毕。
