CM442测量溶解氧含量
溶解氧（DO）在工业领域的应用核心围绕 “保障生产安全、提升产品质量、优化工艺效率、降低设备损耗” 展开，不同行业通过监测或调控溶解氧含量，解决工艺中的腐蚀、反应效率、产品劣化等关键问题。下面我们开始介绍如何使用CM442来进行溶解氧含量。

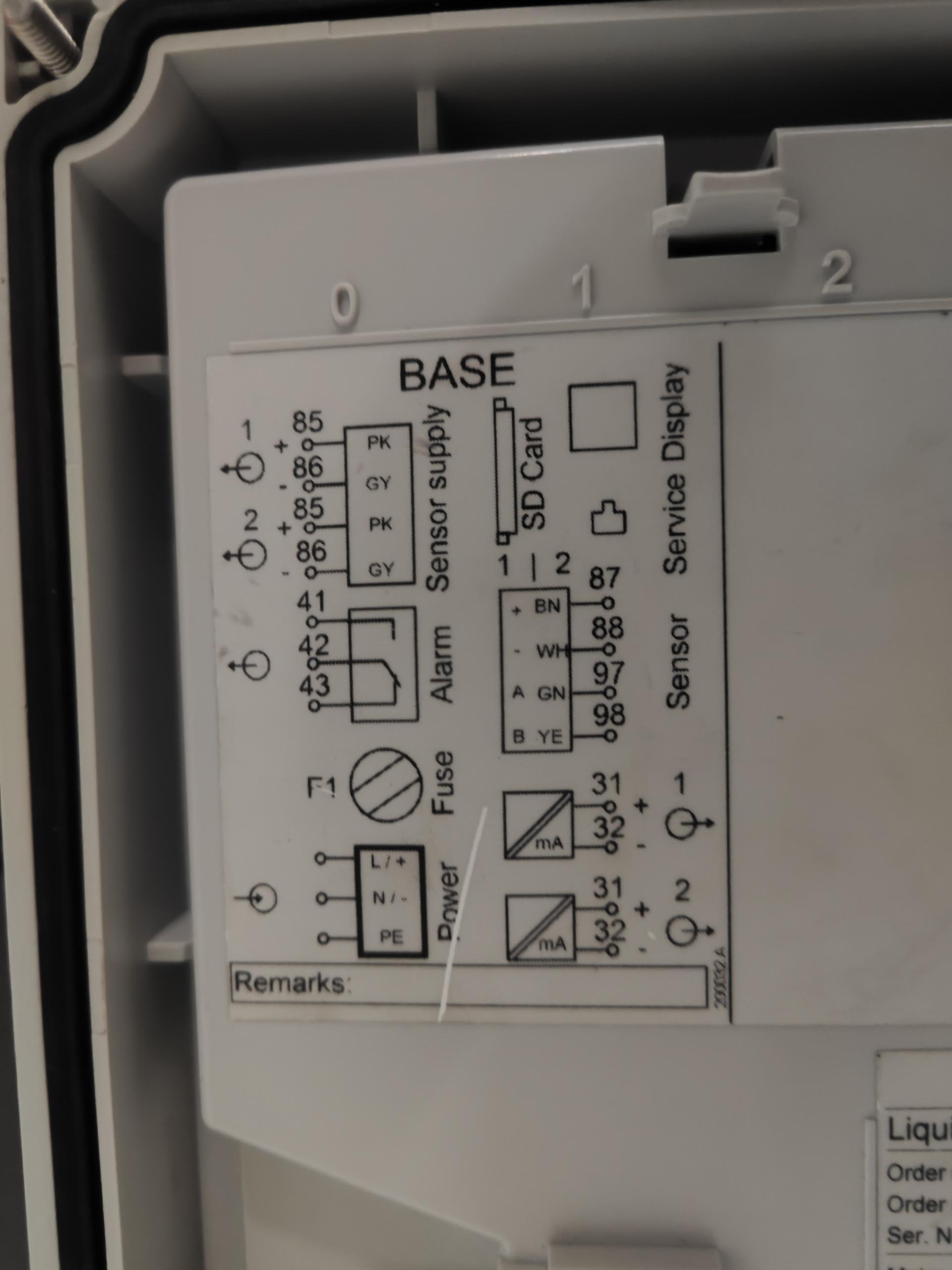

首先我们按照图示在L N处接入24V电压，N为正极、L为负极。然后将测量电缆按照棕、白、绿、黄的顺序接入87、88、97、98。再将测量电缆接入COS51E传感器开启电源就可以进行测量设置。

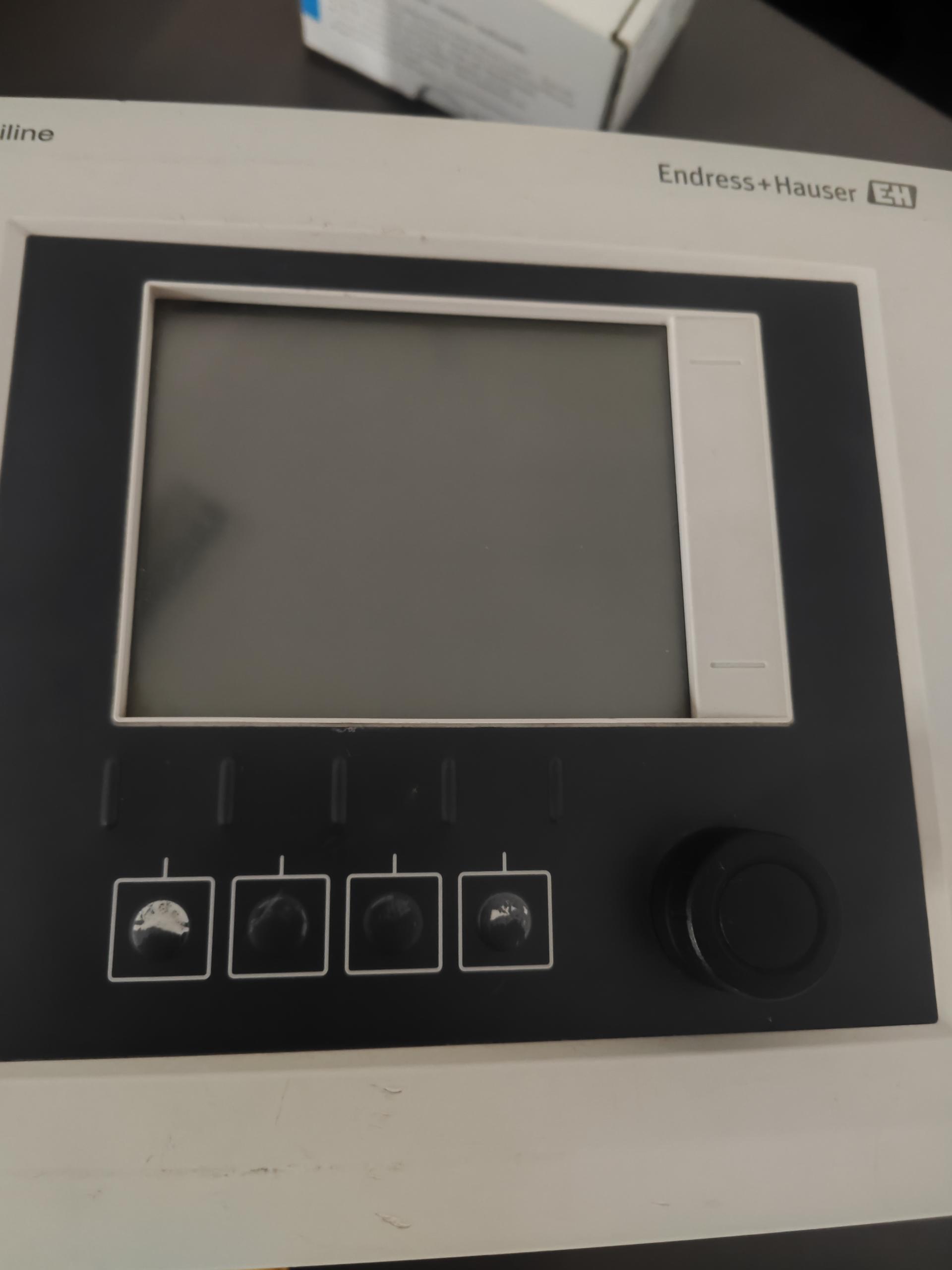

仪器启动成功之后，我们开始进行标定设置，首先按第一个按键，进入菜单栏。第二个为标定、第三个为诊断、第四个为帮助。飞梭按钮顺时针旋转为向下、逆时针为向上、按下为确定。
进入仪器菜单栏，依次选择设置选项，在设置界面中进一步选择输入功能模块；在输入模块下，选定通道一作为配置对象，进入通道一的参数设置界面；找到传感器类型参数项，将其设置为 覆膜法；针对主值参数，通常选择液态浓度作为默认测量类型；关于阻尼参数（共两项），默认设置可满足多数常规工况需求，若有特殊测量精度或响应速度要求，可根据实际场景调整；此外，可根据使用习惯或行业标准，在对应参数项中修改测量单位。
扩展设置的核心目标是让仪器与现场实际工况（如介质特性、环境条件）精准匹配，消除外界因素对测量结果的干扰，需按以下规范操作：
进入仪器扩展设置界面后，可根据现场工况需求，对以下关键参数逐一调整，所有设置需以符合行业测量标准、保障数据稳定性为原则：
温度补偿：温度是影响溶解氧溶解度的核心因素，需根据测量环境是否存在温度波动选择补偿模式：若现场温度稳定（如恒温水体），可选择 “手动温度补偿”，输入当前环境的实际温度值（精确至 0.1℃）；若现场温度波动频繁（如露天水体、工业废水），需开启 “自动温度补偿”，仪器将通过内置温度传感器实时修正溶解氧测量值，避免温度漂移导致的误差（补偿范围建议设为 - 10℃~60℃，覆盖多数工业场景）。
主值格式：主值格式决定仪器显示的核心测量数据形式，需结合行业习惯与监测需求选择：工业废水、水产养殖等场景通常选择 “液态浓度（mg/L）”，直观反映水体中溶解氧的实际含量；环境监测、科研场景若需对比不同温度下的溶解氧饱和程度，可选择 “饱和度（%）”，便于判断水体的供氧能力（建议默认选择 “液态浓度”，若需切换可在 “显示设置” 子菜单中调整）。
温度格式：温度格式需与现场使用的温度单位标准一致：国内工业场景默认选择 “摄氏度（℃）”，出口设备或适配北美、欧洲标准的场景可选择 “华氏度（℉）”，避免单位混淆导致的操作失误（设置后需在 “预览界面” 确认显示无误）。
介质压力：溶解氧溶解度与环境压力正相关，若测量场景为高压水体（如锅炉给水、高压反应釜），需手动输入实际介质压力值（单位：kPa 或 MPa），仪器将基于压力值修正溶解氧饱和浓度；若为常压场景（如开放式水池、自然水体），可选择 “默认常压（101.3kPa）”，无需额外设置（压力输入需参考现场压力表读数，误差需控制在 ±1kPa 内）。
介质选择与后续设置衔接
在扩展设置中完成 介质类型选择后，仪器将自动加载该介质对应的基础参数，减少手动调整量。后续需重点确认
若介质含腐蚀性成分（如酸碱废水、含氯水体），需检查 “传感器保护模式” 是否自动开启（如启用耐腐蚀覆膜补偿算法），避免介质损伤传感器影响精度；
若介质存在高粘度、高悬浮物（如泥浆水、发酵液），需在测量模式中选择高浊度适配，延长传感器响应时间（从默认 5 秒调整至 10-15 秒），确保测量值稳定。
输出设置：确保数据传输的合规性与稳定性
输出设置用于配置仪器向中控系统（如 DCS、PLC）传输数据的参数，需保证 “数据源准确”“量程匹配”信号稳定，具体操作如下：
电流输出通道与数据源配置
电流输出通道选择：若仪器支持多通道输出（如通道 1、通道 2），需根据中控系统的信号接收端口，选定目标电流输出通道，避免通道混淆导致的数据错传；单通道仪器可直接默认 “通道 1”，无需额外选择。
数据源指定：在数据源选择菜单中，需明确指定为覆膜法（与传感器类型一致），确保输出数据为覆膜法传感器的真实测量值，避免误选其他数据源（如备用传感器、模拟信号）导致的数据偏差；
测量值量程（上下限）设定
测量值量程需结合现场实际测量范围与中控系统的信号接收范围（如 4-20mA 对应 0-20mg/L），按 “覆盖实际最大测量值、预留 10%-20% 冗余” 的原则设置：
低值范围（下限）：常规场景（如污水处理、水产养殖）可设为 “0mg/L”，覆盖水体缺氧状态；特殊场景（如锅炉给水，要求 DO＜0.05mg/L）需设为 “0mg/L”，确保低浓度溶解氧数据可准确传输（避免下限过高导致低浓度值显示为 “0”）。
高值范围（上限）：常压常温场景（如自然水体）可设为 “20mg/L”；高压富氧场景（如工业曝气池）需根据实际最大溶解氧值设定（如 “30mg/L”），避免上限过低导致高浓度值 “超量程”，无法正常传输。
上面的参数按照实际需求进行设置，完成这些设置之后，就可以开始进行标定了，如温度标定，选择单点标定即可。
