Prosonic 93接线
Prosonic 93接线

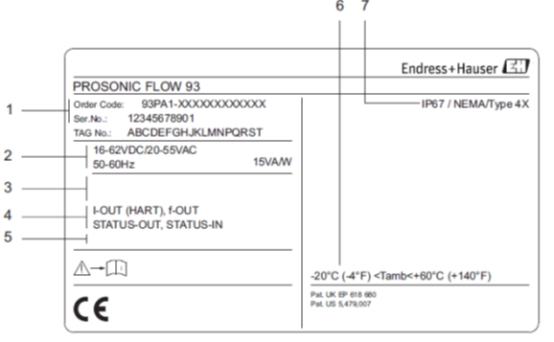

一、检查铭牌
1、订货号/系列号
2、电源供应: 16to62 V DC/ 20to 55 V AC/ 50to60Hz电源消耗:15VA/W
3、预留的附加信息
4、可用的输入/输出:I-OUT(HART):电流输出(HART)f-OUT :频率输出REL AY:继电器输出STAT-IN:状态输入(辅助输入)
5、专为特殊产品的信息
6、允许环境温度范围
7、防护等级

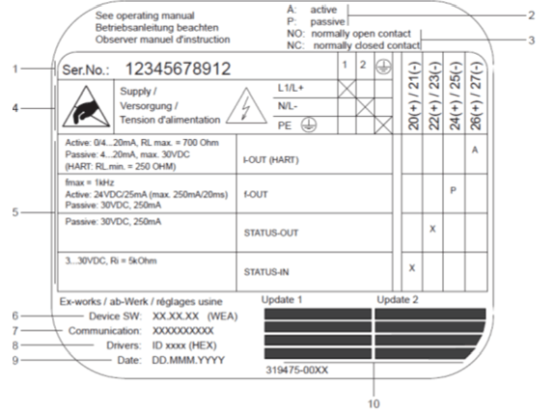

二、Prosonic Flow 93W的接线腔铭牌
1系列号
2电流输入的可能组态t
3继电器可能组态
4端子分配,电源供应电缆y: 85 to 260 V AC, 20 to55V AC, 16to 62 V DC端子号1:L1 for AC,L+ for DC端子号2:N for AC,L- for DC
5输入和输出信号,组态和端子分配(20 to 27)
6当前安装设备软件版本
7安装通讯模式e.g.: HART, PROFIBUS PA, etc.
8当前通讯软件信息(设备版本和设备描述),e.g.:Dev.01 / DD 01 for HART
9安装日期
10 6到9当前刷新的信息列表
三、电源接线

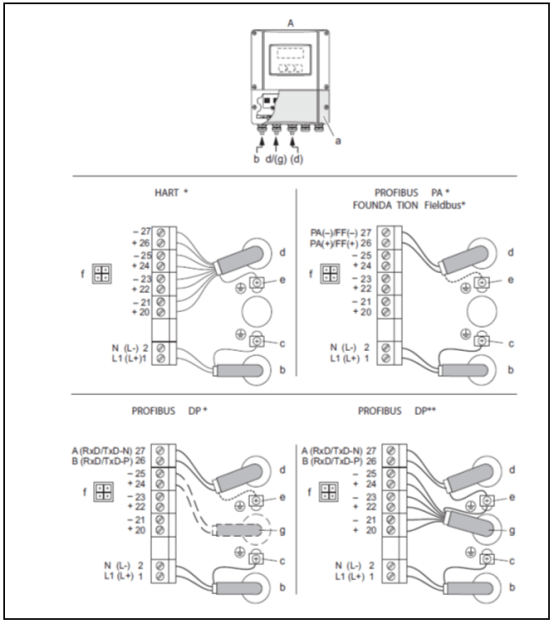

变送器的电气连接示意图,连接电缆的最大横截面积为2.5 mm2 (14 AWG)AA视图(墙装型外壳)*)固定通信模块**)可换通信模块
a接线腔盖
b供电电缆: 85.260V AC/ 20..5 V AC/ 16.62 V DC
- 1号端子:L1接AC，L+接DC
- 2号端子:N接AC, L-接DC
c保护性接地端
d信号电缆:参考“接线端子分配”现场总线电缆:
- 26号端子: DP (B)/ PA(+)/ FF(+) ,带极性反接保护
- 27号端子: DP (A)/PA(-)/FF(-) ,带极性反接保护
e信号电缆屏蔽层/现场总线电缆的接地端
f服务接口,盱连接手操器FXA193 (Fieldcheck,FieldCare)
g信号电缆:参考”接线端子分配”外部终端电缆(仅适用于采用固定通信模块的PROFIBUS DP型仪表)号端子: +5V号端子: DGND

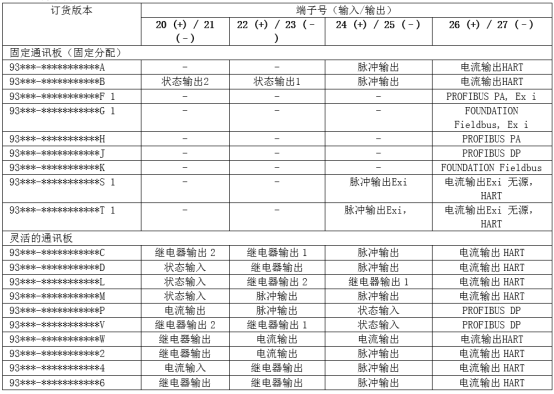

四、端子分配
五、传感器/变送器连接电缆
1.拆下接线腔的外壳盖(a)。
2.拆下电缆入口(b)处的育盖。
3.将通道1的两根连接电缆(c)穿过缆塞(d)。
4.将通道1的两根连接电缆穿过电缆入口(b) ,伸入变送器的接线腔中。
5.将两根连接电缆的电缆护套(e)连接至接地端子(f)上(详见图B)。
6.将接地端子(f)压紧,牢牢固定住两个电缆护套(e)。
7.拧紧接地端子(f)。
注意!
Prosonic FlowP (DN 15- 65/ 1/2 - 2/2")通过缆塞接地
8.电缆连接:
-通道1上游= 1-通道1下游= 2
-通道2上游= 3-通道3下游=4
9.使用适当的工具(例如,大螺丝起子)沿着侧槽拨动橡胶密封圈(g) ,将两根连接电缆固定到位。
10.将橡胶密封圈(g)放入电缆入口(b)中。
11.拧紧缆塞(d)。
12.将外壳盖(a)安装在接线腔上,并用螺丝固定。

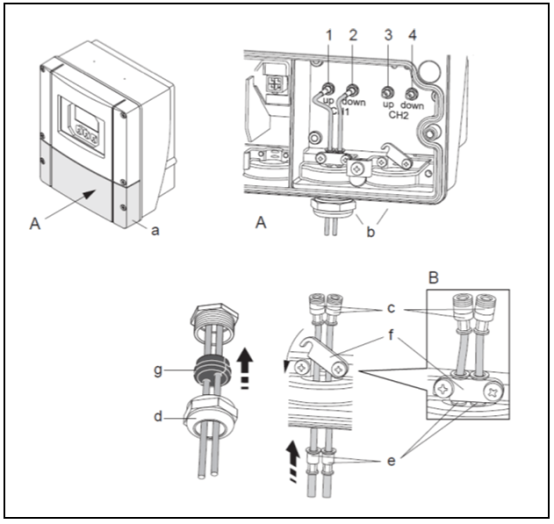

连接传感器/变送器连接电缆
A视图AB图B
1传感器电缆连接头,通道1上游
2传感器电缆连接头，通道1下游
3传感器电缆连接头,通道2上游
4传感器电缆连接头，通道2下游a接线腔盖b电缆入口(带缆塞,于连接两根连接电缆)c连接电缆d缆塞e电缆保护套管f接地端子(仅Prosonic FlowP DN 50 - 4000 (2 -160)，Prosonic FlowP DN 15- 65 (1/2 – 21/2.)的接地步骤参考下面描述)

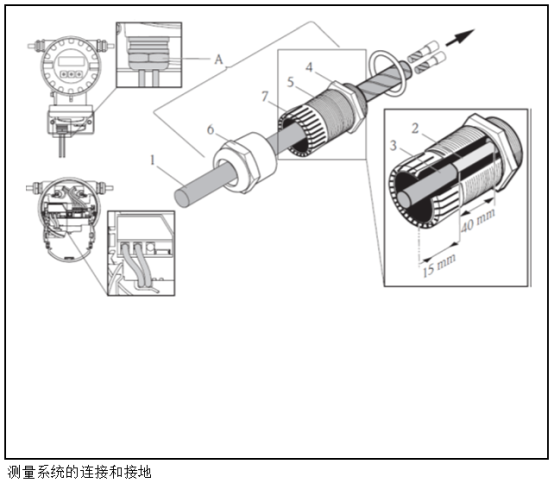

9橡胶密封圈rosonic FIow PDN 15- 65 (1/2 – 21/2.)的接地Rrosonic HOwPDN15.65 (1/2 – 21/2.)通过缆塞接地。
1电缆护套
2裸露的编织屏蔽层(预制品)
3橡胶套管
4该平面的接地内部接触点(无法进行外部检查)
5电缆缆塞
6电缆缆塞帽
7接地机构
步骤
1.将电缆缆塞(5)拧入变送器外壳。
2.将传感器连接电缆穿过电缆缆塞帽(6)。
3.将传感器连接电缆推入变送器外壳。使橡胶套管(3)的外端对准电缆缆塞(5) /接地机构(7)的末端。这样能确保缆塞: a)密封b)电缆紧固后能正确地接地至变送器外壳的内部接触点(4)。
4.顺时针拧紧电缆缆塞帽(6)。由于无法进行外部检查,因此务必要遵守这一指示。
注意:红色标记的电缆表示传感器“向上”; 蓝铯标记的电缆表示传感器“向下”。
注意:通过旋松和拆下电缆缆塞帽,即可将电缆缆塞从电缆上卸下。然后用镊子使接地机构(7)缩回。缩回时无需施加太大的作用力(用力过猛会损坏屏蔽层)。可能需要顺时针转动电缆缆塞,以进-步向前接地机构,从而将接地机构的内部挂钩从锁定取下。再次拆下电缆缆塞帽。然后重新尝试用镊子将其收回。
