Prosonic 91接线
Prosonic 91接线

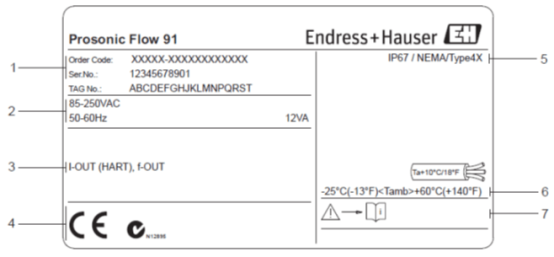

一．检查铭牌
1、订货号/系列号
2、供电电源/频率、 电源功耗( 注意电源时220VAC ,还是24VDC )
3、输入/输出:I-OUT ( HART) : 电流输出( HART )f-OUT :频率输出
4、设备版本的保留的附加信息(认证、证书)
5、防护等级
6、允许环境温度范围
7、请遵守操作规程

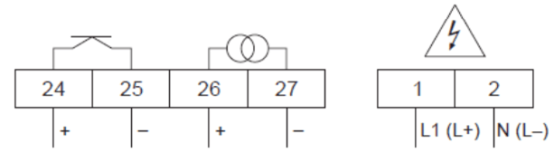

二、接线腔铭牌接线图
端子号1/2: L1(L+)/N(L-):电源供应
端子号26/27: I-OUT(HART) Active.4...20mARLmax. = 700欧姆HART RLmin= 250欧姆端子号24/25 : PULSE-OUT fmax:100Hz
Passive:30VDC 250mA
三、电源--测量单元的电气连接

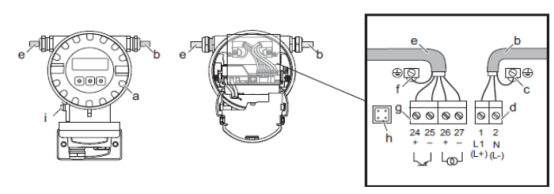

变送器的电气连接示意图(现场型铝外壳)
连接电缆的横截面积: max. 2.5 mm2 (AWG 13)
a接线腔盖
b供电电缆:85...260VAC/20...55VAC/1662VDC
c电源连接端
d供电电缆接线端: 1-2号端子(接线端子分配)
e信号电缆f信号电缆接地端
g信号电缆接线端: 24-27号端子(接线端子分配)
h服务接口
i电势平衡接地端
四、Prosonic Flow 91W的接线端子分配

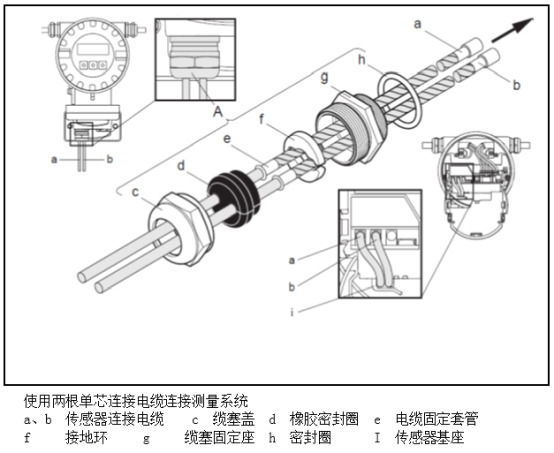

五、传感器/送器连接电缆
注意!传感器连接两根单芯电缆屏蔽层通过电缆缆塞口(A)的接地环接地。接地连接是正确测量的前提。
1.拧松缆塞盖(c)。拆除橡胶密封圈(d)。
2.将传感器连接电缆(a、b)穿过缆塞盖。
3.将传感器连接电缆分别穿过缆塞固定座(g).上的接地环，进入接线腔。
4.插入传感器连接电缆的连接头。左侧为上游传感器(a) ,右侧为下游传感器(b)。正确连接连接头,直至“咔嗒”一声啮合。
5.沿着侧边切口放置橡胶密封圈(d)(例如,使用螺丝刀) ,将电缆正确固定到位。将橡胶密封圈推压到缆塞中，直到传感器电缆套管压紧接地环。
6.密闭缆塞盖(c)。
7.在接线腔中,将两个传感器连接电缆固定在传感
器基座()上(传感器基座为标准供货件)。
Prosonic Flow W DN 15 - 65 (/2 - 2/2')通过电缆
缆塞接地

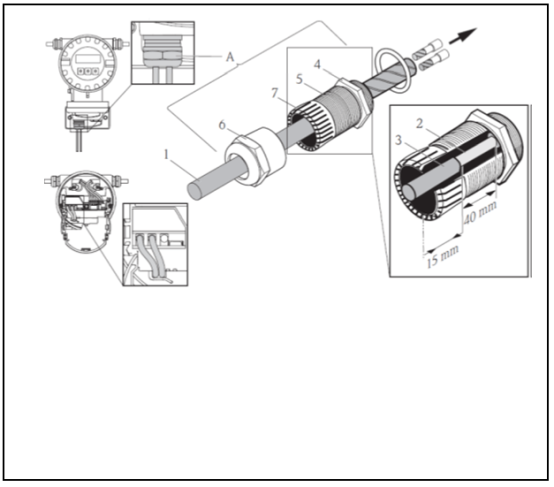

测量系统的连接和接地
1电缆护套2裸露的编织屏蔽层(预制品) 3橡胶套
管
4该平面的接地内部接触点(无法进行外部检查)
5电缆缆塞6电缆缆塞帽7接地机构
步骤
1.将电缆缆塞(5)拧入变送器外壳。
2.将传感器连接电缆穿过电缆缆塞帽(6)。
3.将传感器连接电缆推入变送器外壳。使橡胶套管(3)的外端对准电缆缆塞(5) /接地机构(7)的末端。这样能确保缆塞: a)密封b)电缆紧固后能正确地接地至变送器外壳的内部接触点(4)。
4.顺时针拧紧电缆缆塞帽(6)。由 于无法进行外部检查,因此务必要遵守这-指示。
注意:红色标记的电缆表示传感器”向上”; 蓝色标记的电缆表示传感器“向下”
注意:通过旋松和拆下电缆缆塞帽,即可将电缆缆塞从电缆上卸下。
然后用镊子使接地机构(7)缩回。缩回时无需施加太大的作用力(用力过猛会损坏屏蔽层)。可能需要顺时针转动电缆缆塞,以进一步向前推动接地机构,从而将接地机构的内部挂钩从锁定位置取下。再次拆下电缆缆塞帽。然后重新尝试用将其收回。
