CM14的基本操作和调试

1.电气连接

1.1设备的所有连接均必须在断电条件下进行。 断开保护性接地会引发危险 ，进行所有其他电气连接前，必须首先建立保护性接地连接。

1.2连接变送器

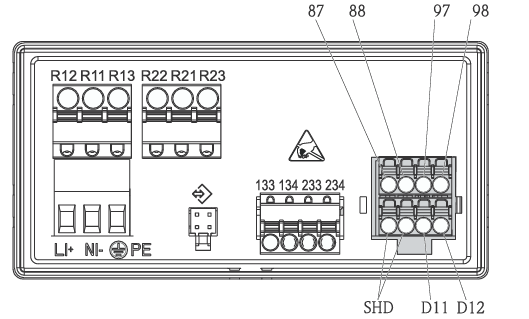

1.3变送器接线端子描述

87 棕色线芯，传感器电源 U+连接  88 白色线芯，传感器电源 U- 97 绿色线芯，通信信号A  98 黄色线芯，通信信号B  SHD 屏蔽层

D11 连接报警输出（+） D12 连接报警输出（-） L+ L-为变送器电源  133 连接模拟量输出1（+） 134连接模拟量输出1（-）

233 连接模拟量输出2（+） 234 连接模拟量输出2（-）R11、R12、R13 连接继电器 1  R21、R22、R23 连接继电器2

1.4 连接后注意检查供电电压是否与铭牌上的技术参数一致。供电电缆和信号电缆是否正确连接。

2显示界面

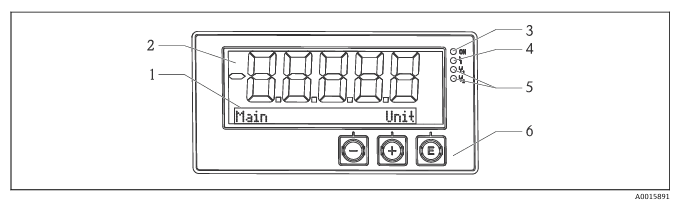

2.1  1点阵显示区 2 7段显示区 3 LED状态指示灯，表示已接通电源 4 LED状态指示灯，指示报警功能 5 LED状态指示灯，指示继电器1/2的限位触点状态。

2.2 通过设备进行现场操作

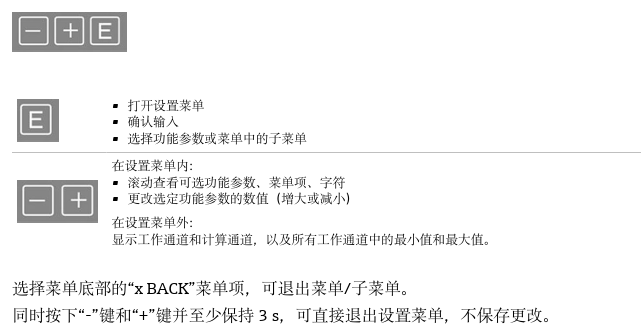

通过设备前面板上的三个内置按键进行现场操作。

3.通电显示

3.1默认允许用户访问Setup、Diagnostics和Calibration菜单（出厂设置），也可锁定设备设置。

3.2菜单界面

（1）通电后按下E键进入设置菜单。反复按下+键，直至显示 Setup 菜单。按下E键，打开 Setup 菜单。

Setup 菜单参数：

Current range     可选输出的电流（0-20）mA或（4-20）mA
Out 1 0/4 mA     设置模拟量输出量程下限值对应的实际值。 如果设置值低于量程下限值，电流输出设置为 饱和电流0/3.8 mA。
Out 1 20 mA      设置模拟量输出量程上限值对应的实际值。 如果超出设定量程上限值，电流输出设置为饱 和电流20.5 mA。
Out 2 0/4 mA    设置温度输入对应的量程下限值。 如果设置值低于量程下限值，电流输出设置为 饱和电流0/3.8 mA。
Out 2 20 mA     设置温度输入对应的量程上限值。 如果超出设定量程上限值，电流输出设置为饱 和电流20.5 mA。
