CCM253/223 变送器+余氯基本调试

1.接线

4.4

1.1连接CCS140/141/240/241余氯和二氧化氯传感器

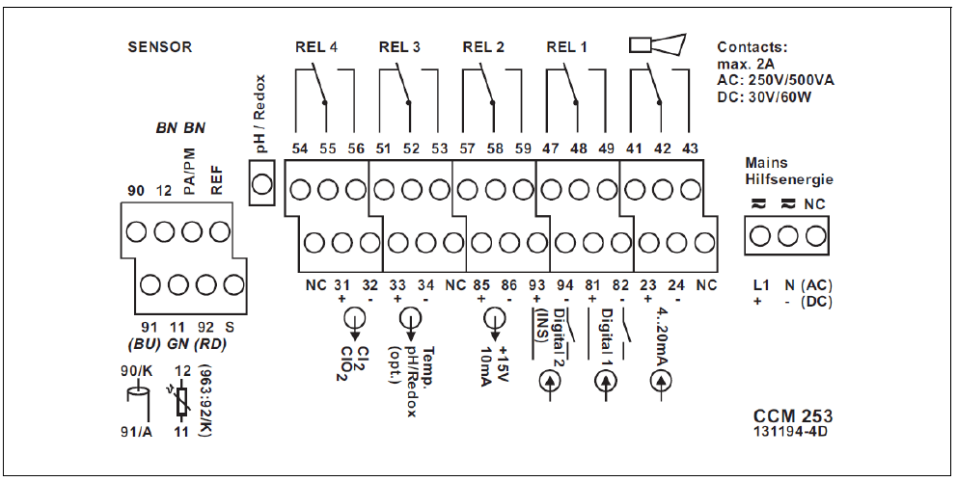

1)把随机提供的对应接线图贴到接线端子上2)余氯或二氧化氯传感器为一体式电缆，绿色接11端子，黑色接12端子，K接90端子，红色A接91端子，屏蔽接S端子3)pH传感器测量和参比信号分别连接“pH”和"REF”端子:棕色等电势线连接“PA/PM”端子。4)标记“NC”和未标记的端子不接5)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。
6) 第一路电流输出(余氯或二氧化氯) 接到31、32端子，第二路电流输出(温度或pH，可选)接到33、34端子。电流输出为有源输出。

1.2 连接CCS120总氯传感器

1)把随机提供的对应接线图贴到接线端子上。2)总氯传感器为TOP68接头不带电缆，需选用CPK9-N*A1B电缆配合使用。黄色和白色接11端子，白色接90，黑色接12端子，绿色接85，棕色接86。屏蔽接S端子。3)标记“NC”和未标记的端子不接。4)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。5) 第一路电流输出(总氯) 接到31、32端子，第二路电流输出(温度，可选) 接到33、34端子。电流输出为有源输出。
注:须保证所有的缆塞拧紧、密封

2.按键功能

2.1基本按键功能描述

3.设置

3.1传感器设置

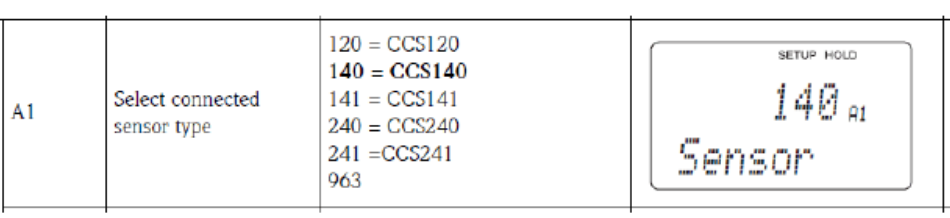

按“E”键，输入密码“22”。在“SETUP 1”菜单下的“A1”菜单选择对应传感器。

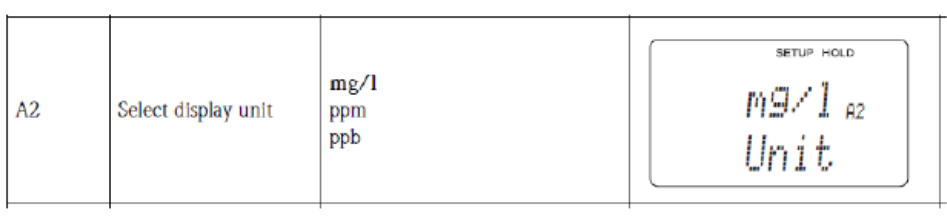

在“SETUP 1”菜单下的“A2”菜单选择相应的单位。

4.2 PH补偿设置

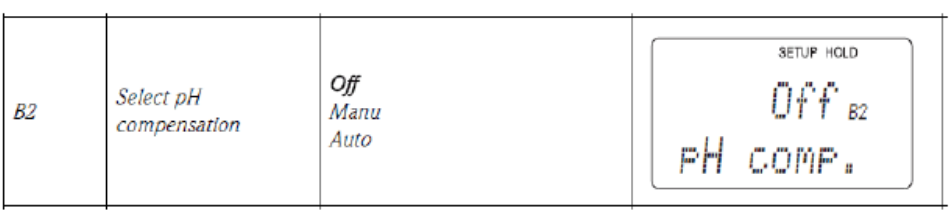

如果系统带pH 传感器，在“SETUP 2”菜单下的"B2”菜单选择Auto。

如果系统不带pH 传感器，在“SETUP 2”菜单下的"B2”菜单选择Manu。

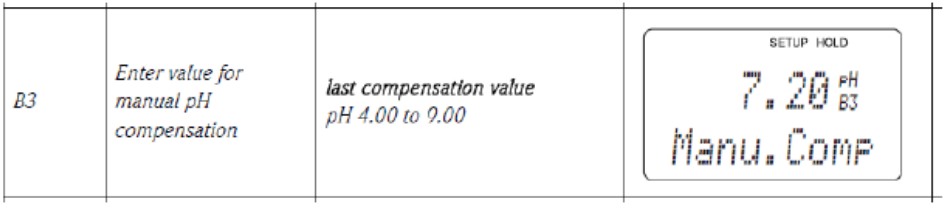

并在“SETUP 2”菜单下的“B3”输入实际水样的pH 值。

3.3量程设置

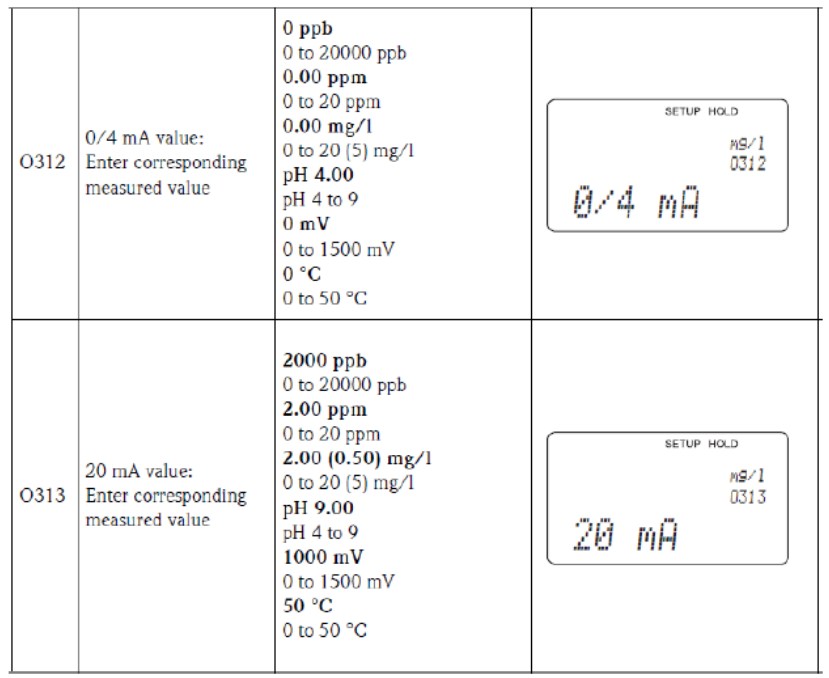

在“Current Output”菜单下，设置4 - 20mA 对应量程。在01 中选择电流输出通道，仪表双通道输出时有OUT1、OUT2 选择，单通道输出时直接进入下一项。OUT1 作为氯的电流输出; OUT2 作为温度或pH 的电流输出。

3.4 仪器复位

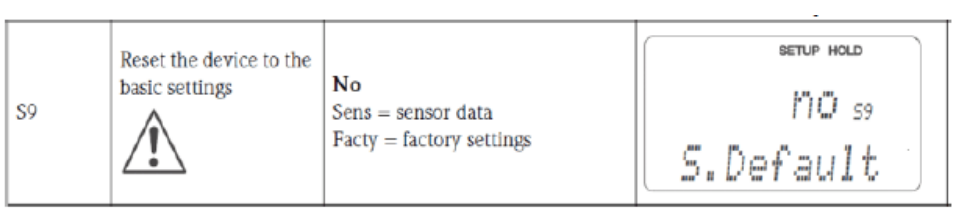

在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。

4 标定

按“CAL”键，输入密码“22”。在Calibration”菜单下完成斜率标定1)在“C11”菜单输入实验室测得的CI2的值，按"CAL”键
2) 稳定后自动进入“C13”菜单，显示标定后的斜率3)按“CAL”键"C14”菜单显示标定通过或报憋4)按“CAL”键”C15”菜单选择是否保存标定数据，还是放弃，还是重新标定。

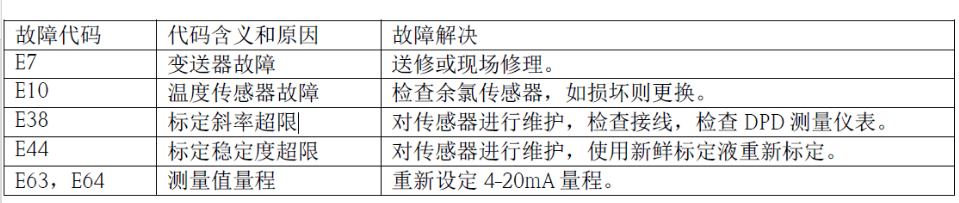

5 常见的故障代码

6.传感器的维护

（1）如果膜片污染，需清洗传感器（2）每季度或每年更换一次电解液，具体间隔视工况而定。（3）定期更换膜片，间隔视工况而定（4）必要时标定传感器

6.1清洗传感器

1)把传感器从流通式支架中取出。2)使用自来水轻轻冲洗，或者放入1-5%的盐酸中浸泡几分钟。

6.2 更换膜头与电解液

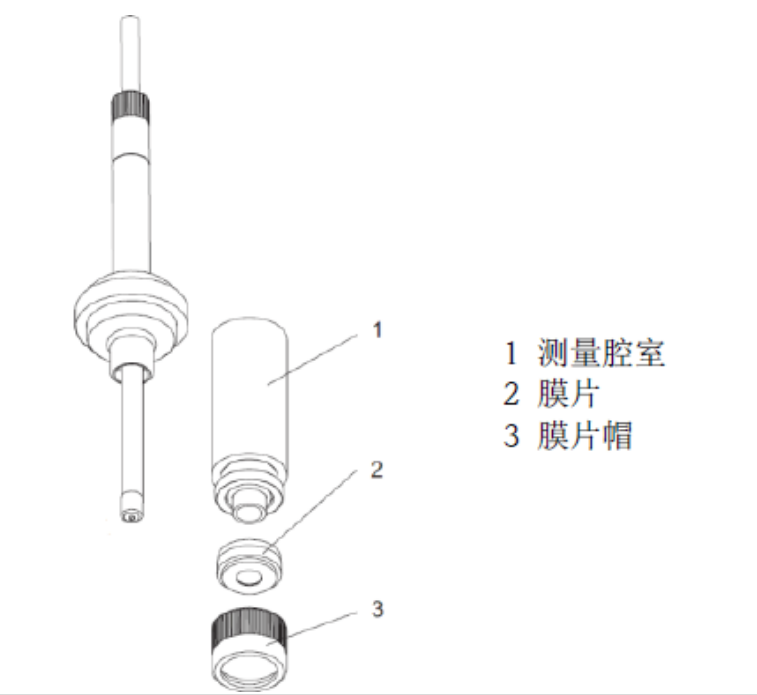

1)把测量腔室 (位置1) 拧下。2) 拧下前端的膜片帽 (位置3)，更换膜片 (位置2)
3)测量腔室加入7-8ml电解液，直到液面达到测量腔室内螺纹4)把测量腔室放到平坦的桌面敲打几下，去除电解液中的气泡5)把盛满电解液的测量腔室拧到传感器上。多余的电解液将流出。

注意:
电解液的寿命为1年，变黄的电解液不能被使用。
电解液瓶用完请拧紧防止剩余电解液被氧化。
