现场指示仪RIA15仪器操作调试

1.测量原理：RIA15 回路显示仪安装在4 - 20 mA或HART®信号回路中，数字式传输测量信号或HART®过程变 量。回路显示仪无需外接电源，直接由回路供电。设备符合HART®通信协议要求，可以HART®5.0及其以上版本的设备配套使用。 液晶显示屏能够显示5位数字可扩展测量值，即使在强光照条件下用户也能轻松进行读数。除了 显示测量值，还可通过三个按键轻松实现单位和棒图显示。可以按需选择带背光显示功能的设备。但是，电压降将增大。RIA15 可以与指定型号的  E+H传感器或变送器配套使用，不仅可以显示测量值，还可以执行传感器设置。但是，此时必须在订购选项中选择选项“Level”或“Analysis”。

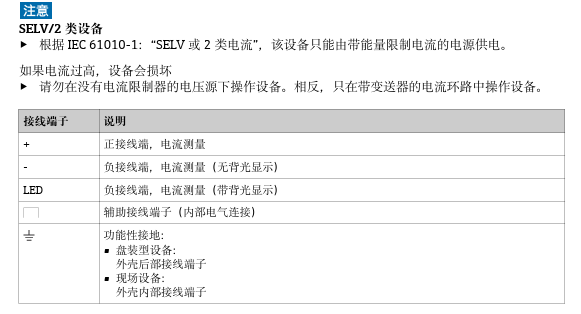

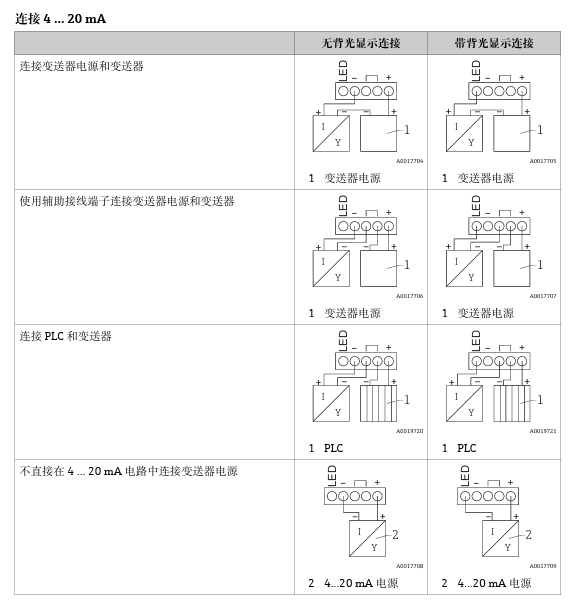

2.电源接线端子分配如下图所示：要注意，仪器要与RIA15串联。

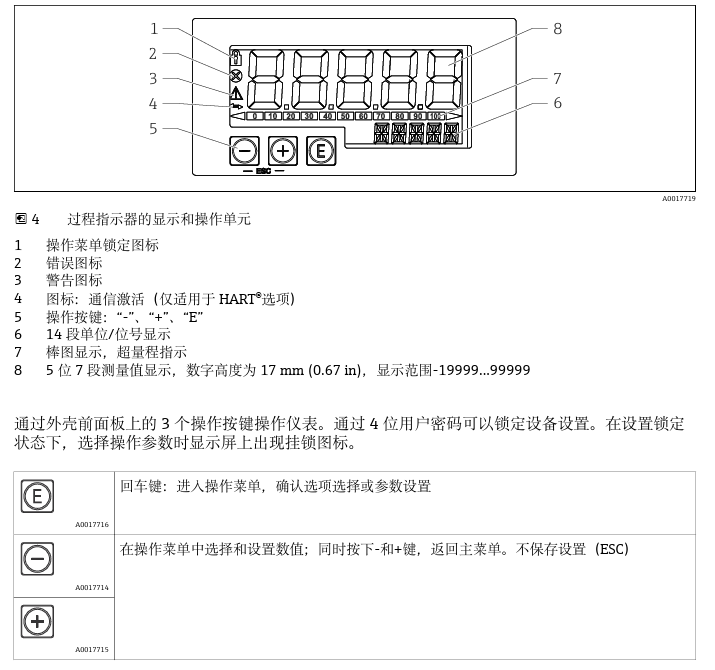

3.仪器操作按键

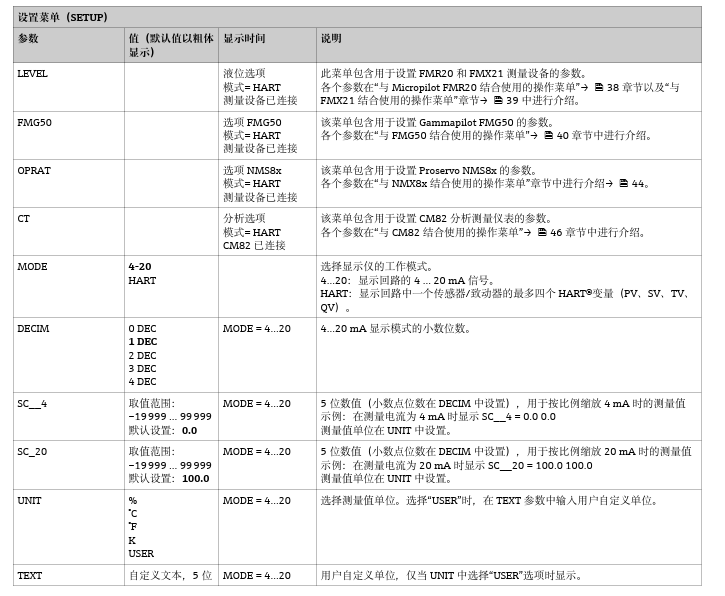

4.操作调试

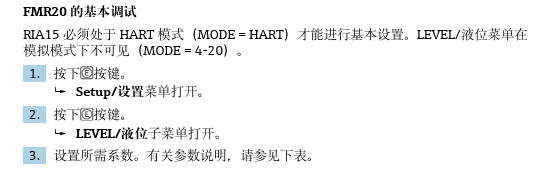

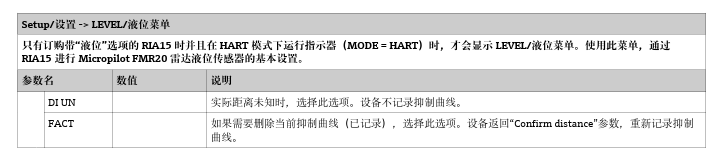

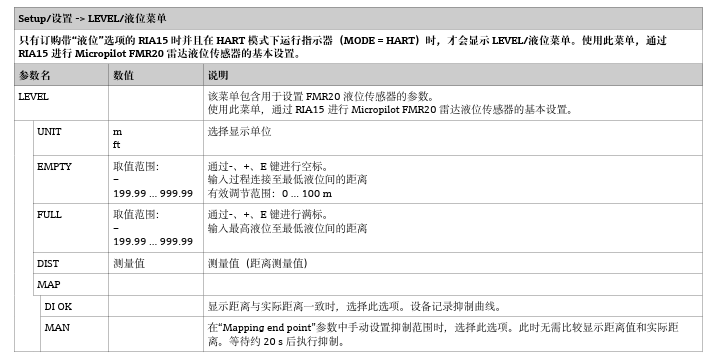

5.与Micropilot FMR20结合使用的操作菜单
