CLM253/223变送器+电导率基本调试
1.接线
1.1连接模拟传感器

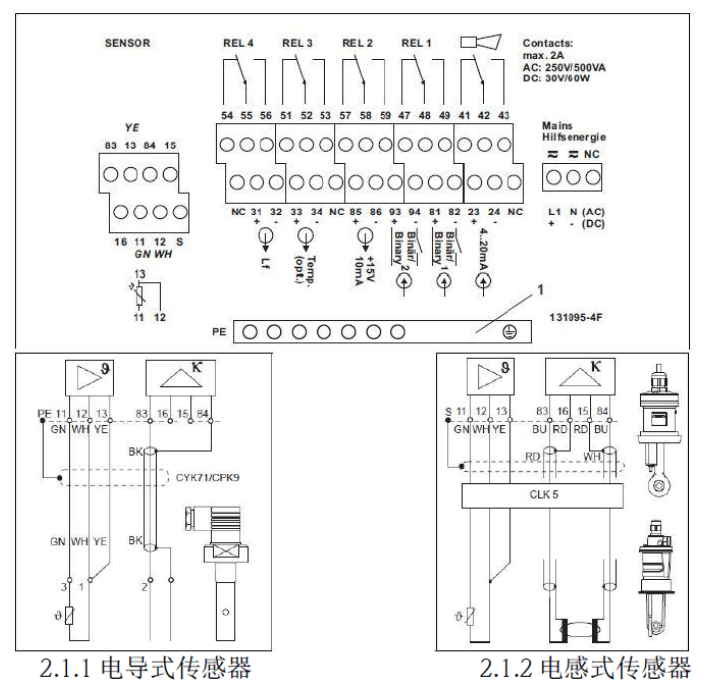

1)把随机提供的对应接线图贴到接线端子上。2) 绿、白、黄三根温度线分别连接11,12,13号端子。3)电导式传感器测量信号连接83(主线)、84(附线)端子。电感式传感器测量信号红-蓝色(线色-线芯色线接83端子,红-红色线接16端子,白-蓝色线接84端子,白-红色线接15端子。4)电导式传感器电缆的外屏蔽接到“PE”端子,电感式传感器电缆的外屏蔽接到“S”端子。5) 标记“NC”和未标记的端子不接。6)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。
7)第一路电流输出 (电导率) 接到31、32端子,第二路电流输出 (温度,可选) 接到33、34端子。电流输出为有源输出。
2.连接Memosens数字传感器

1)把随机提供的对应接线图贴到接线端子上。
2) 棕、白、绿、黄四根电缆线分别连接到87,88,96,97号端子
3)标记“NC”和未标记的端子不接。4)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。
5)第一路电流输出 (电导率) 接到31、32端子,第二路电流输出(温度,可选) 接到33、34端子。电流输出为有源输出。
注:须保证所有的缆塞拧紧、密封。
3.按键功能

4.设置

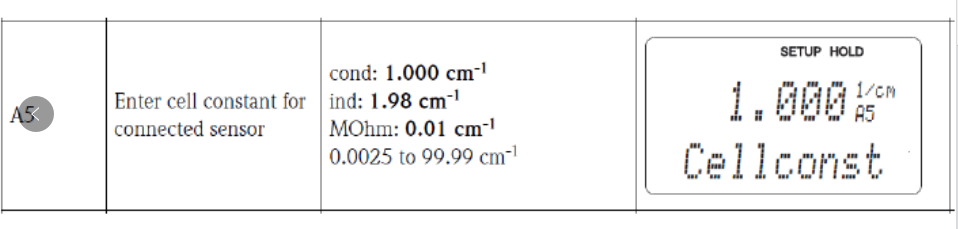

4.1 传感器设置找到传感器出厂的标定证书。按“E”键,输入密码"22”。在“SETUP 1”菜单下的“A5”菜单,输入标定证书上的电极常数。

4.2量程设置

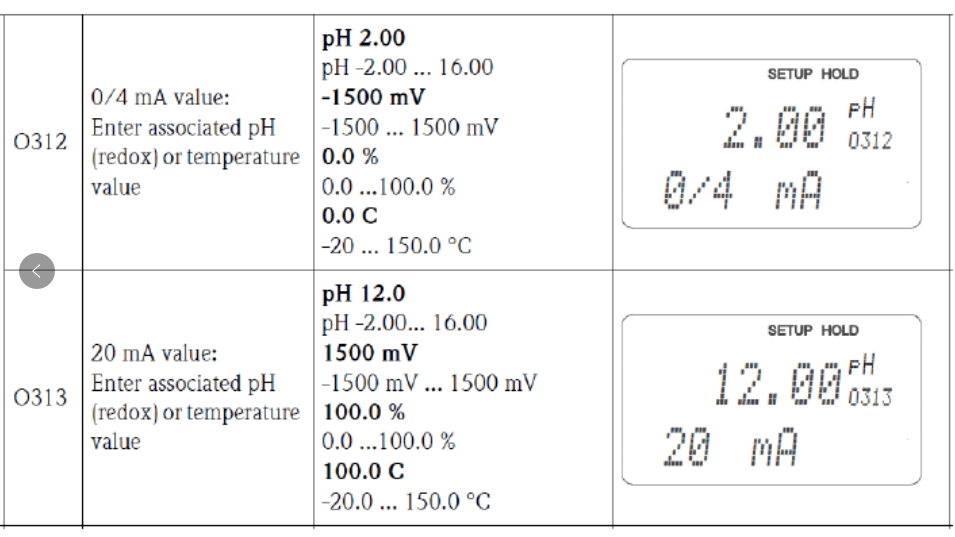

在“Current Output”菜单下,设置4 - 20mA对应量程。在01中选择电流输出通道,仪表双通道输出时有OUT1、OUT2选择,单通道输出时直接进入下一项。OUT1作为电导率的电流输出; OUT2 作为温度的电流输出。

4.3变送器恢复出厂设置

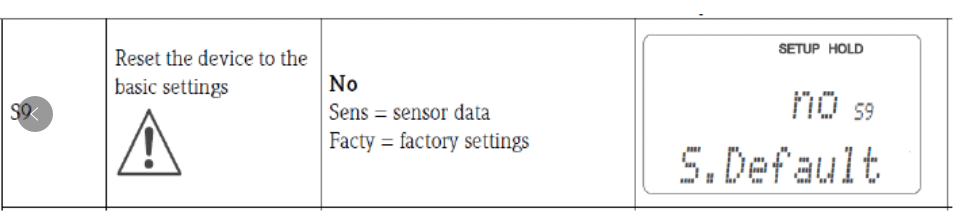

在“Service”菜单下的“S9”菜单,选择"Facty”复位变送器。

5.标定
5.1空气标定(仅限电感式传感器)标定开始前先将传感器从介质中取出,清洗擦干。按“CAL”键,输入密码“22”。在"Calibration”菜单下完成标定。1) 进入“C1”菜单,选择第一个选项,即空气标定2) 进入“C111”菜单,观察其在空气中的测量值按“E”键确认后开始标定。3) 进入“C112”菜单,查看空气标定的数值“C114”菜单选择是否保存标定数据,还是重新标定。
5.2电极常数标定
按“CAL”键,输入密码“22”。在"Calibration”菜单下完成标定。1) 进入“C1”菜单,选择第二个选项,即电极常数标定。2) 进入“C121”和“C122”菜单,输入标定时的参考温度 (出厂默认25C) 和温度补偿系数(出厂默认2.1%/K)3) 进入“C123”菜单,输入标定液的电导率值,按”E”键确认后开始标定4)进入“C124”菜单,观察标定后的电极常数,将此数值记下。
5)“C125”菜单将显示标定是否通过。6)“C126”菜单选择是否保存标定数据,还是放弃,重新标定。
