E+H涡街流量计 Prowirl F200 的安装

一、安装位置

参照传感器铭牌上的箭头指向进行安装，务必确保箭头指向与管道中介质的流向一致。 介质具有稳定流态是涡街流量计正确进行体积流量测量的前提条件，下图的方向示意图就是流体流动的方向。

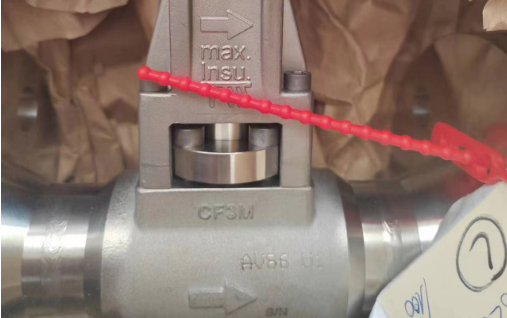

传感器本体上流体方向与档体的方向

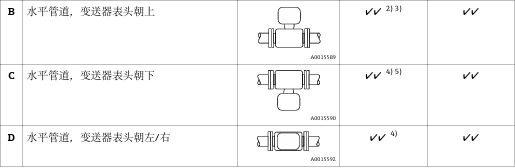

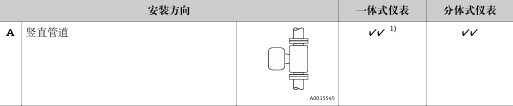

2、流量计可以在管道中采用任何的安装方向安装。在安装时最好是参考说明书选择最佳的安装方向：测量液体时应将流量计安装在流体自下向上流动的竖直管道中，避免出现非满管管道状态（参见图 A）。流量测量中断！测量竖直管道中自上向下流动的流体时，测量管必须始终处于满管状态，这样才 能保证正确的流量测量结果。

3、电子部件过热危险！如果流体温度超过200 °C (392 °F)，公称口径DN 100 (4")和DN 150 (6")的夹持式 仪表（Prowirl D）禁止采用安装方向B。测量高温介质时（例如蒸汽或流体温度（TM）超过200 °C (392 °F)）：选择安装方向C或D。 测量低温介质时（例如液氮）：选择安装方向B或D。 带“湿蒸汽检测/测量”选项的仪表型号：选择安装方向C。
