FMR20如何使用RS485读数
1.FMR20的接线示意图。

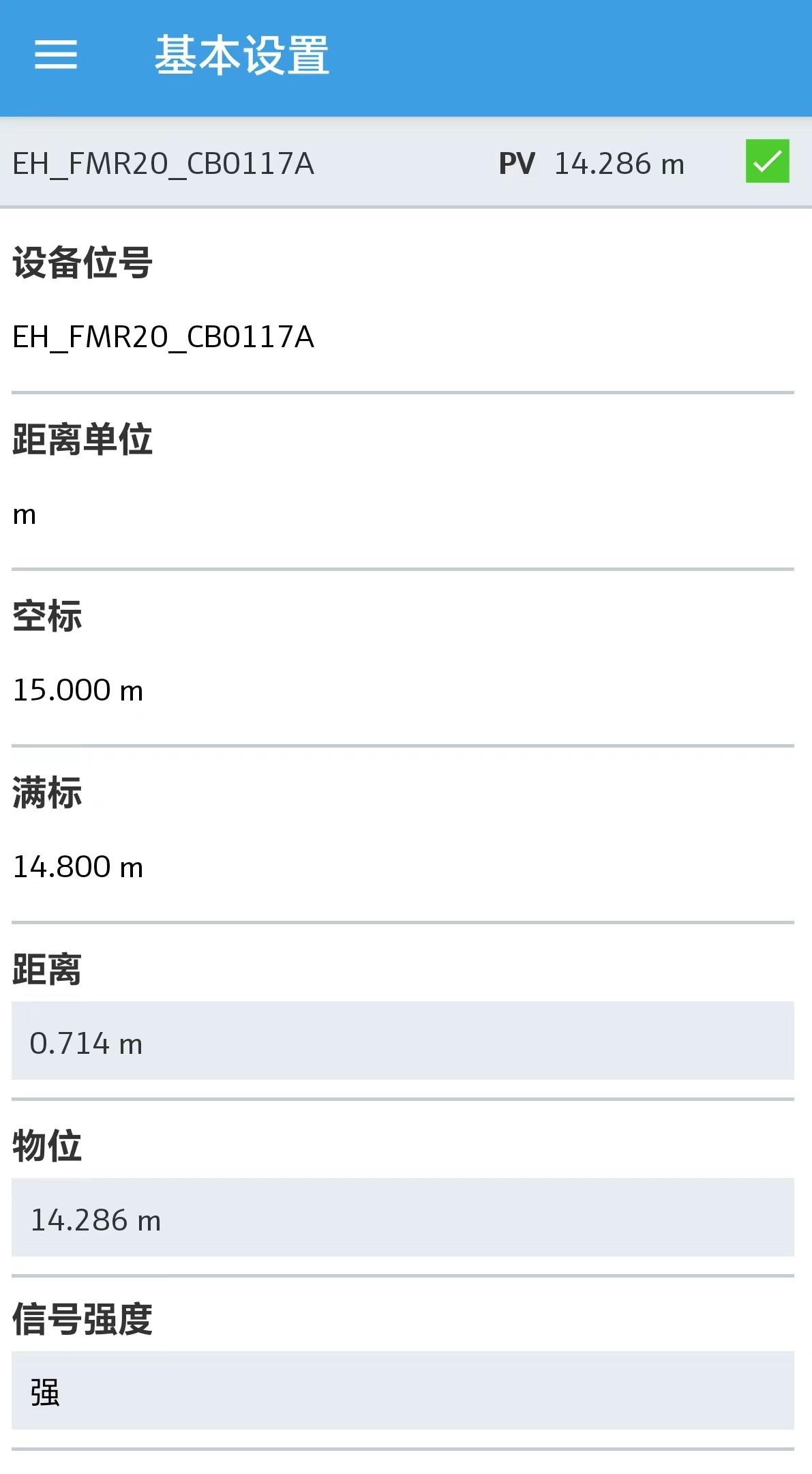

2.通电后,在手机找到Smartblue软件来连接FMR20,用户名为admin,密码是序列号。登录进去后,点击设置,进入基本设置。在基本设置中,可以设置距离单位,空标,满标。

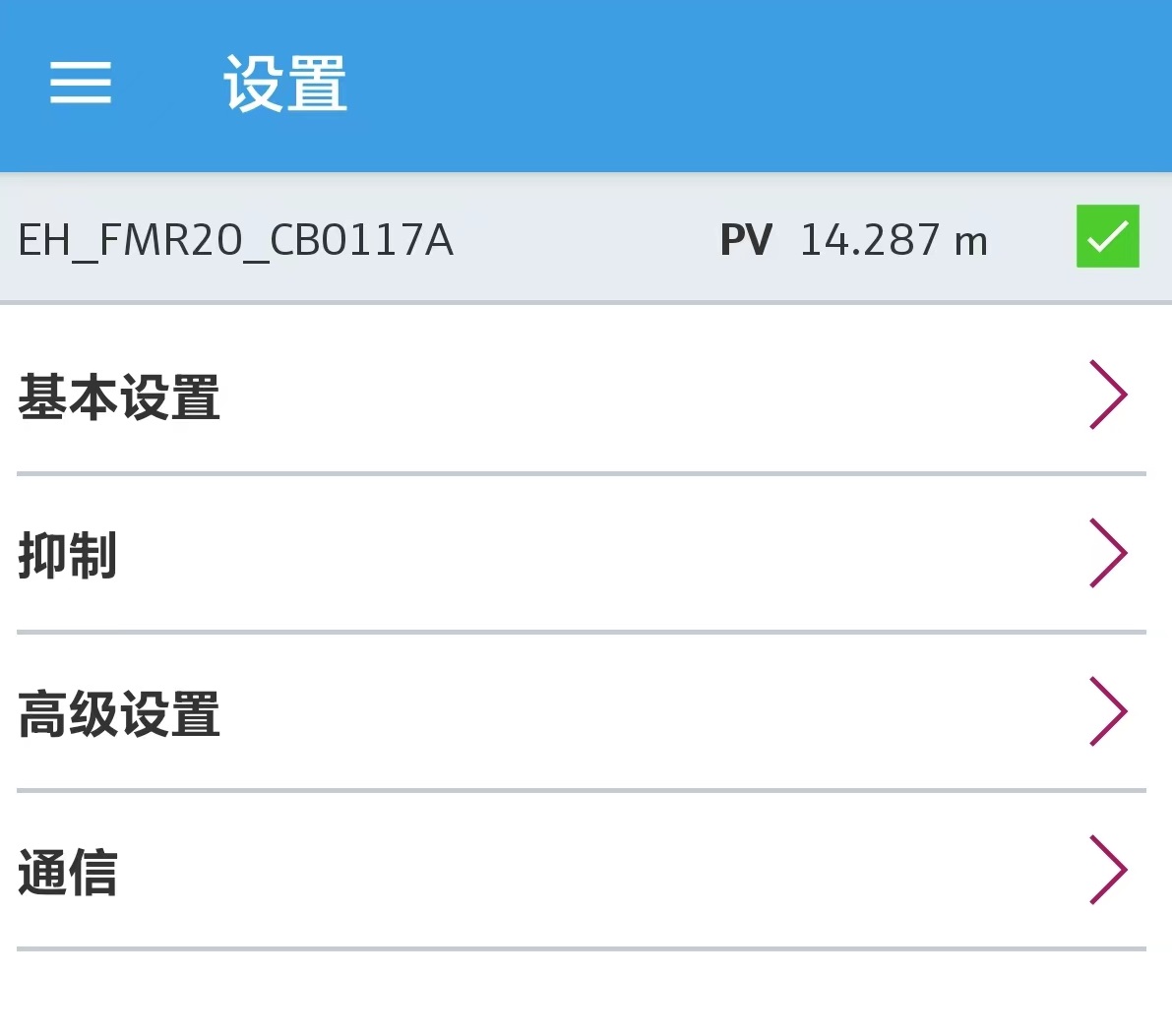

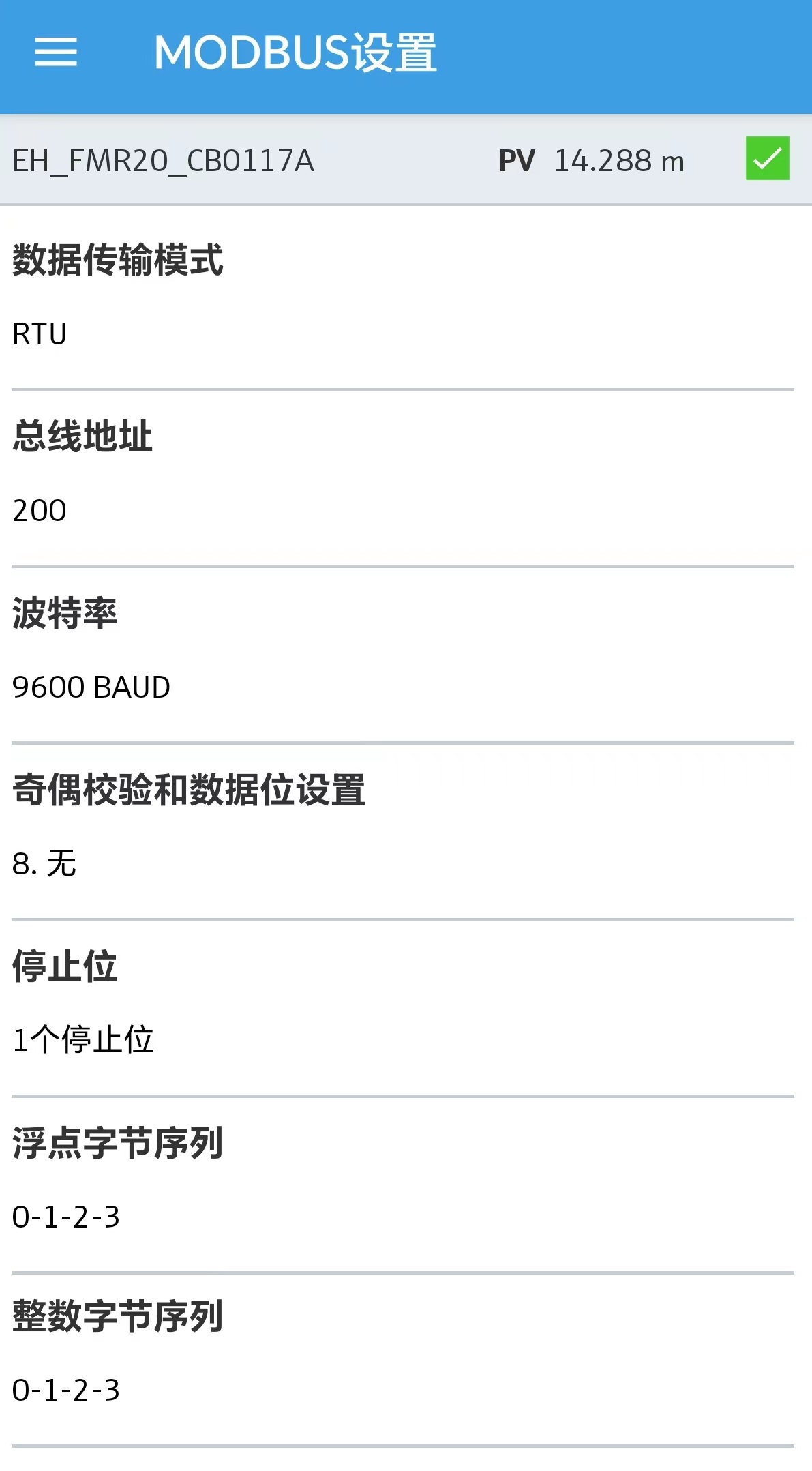

3.在设置的界面上,找到通信。点击进去,可以设置Modbus里的参数。设置好之后就把Smartblue和蓝牙一起关了。用RS485端口连接电脑,使用Modbus读数。

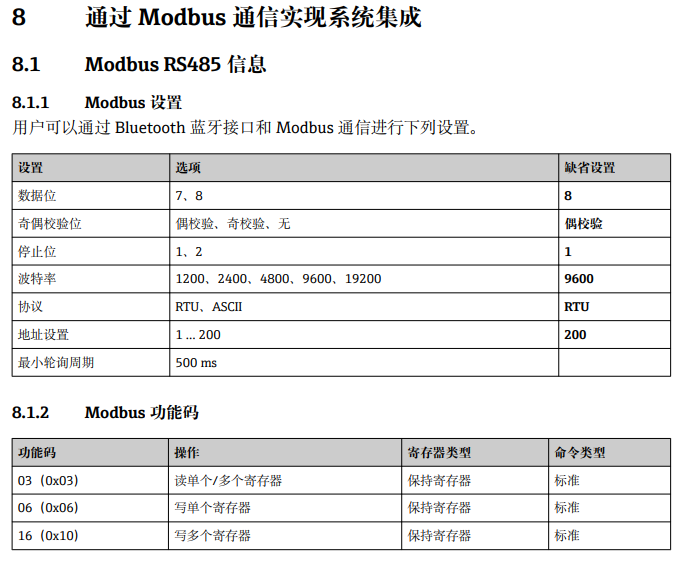

4.Modbus RS485信息,可以在8.1.2中看到寄存器类型均为保持寄存器。

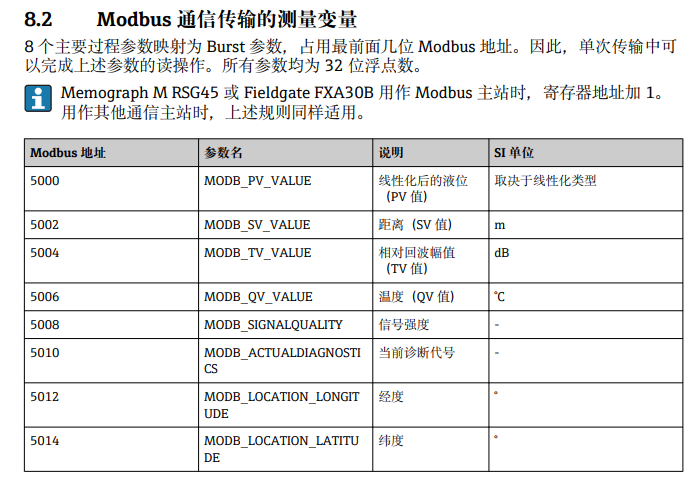

5.参照说明书给出的定义,Modbus地址如下图所示。
6.在连接RS485中,最重要的就是找到端口,通过我的电脑,找到设备管理器。看看端口是COM多少,如果地址不正确是连接不上的。这边的端口为COM6。

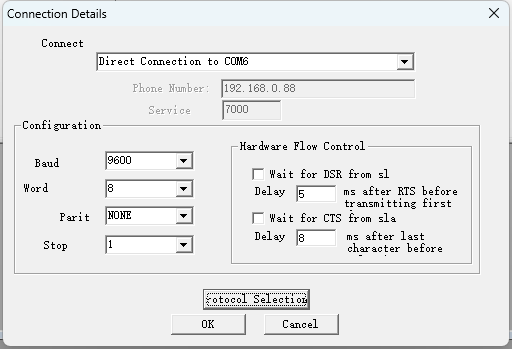

7.在程序的上面找到Connection,点击connect,在前面已经确认过自己的端口为COM6,我们连接的就COM6,Baud(波特率):9600,Word数据位为8,Parit(校验):无校验。stop(停止位):1位停止位。这些参数,我们在Smartblue里已经设置好了。在4中可以看到系统设置的Modbus参数。

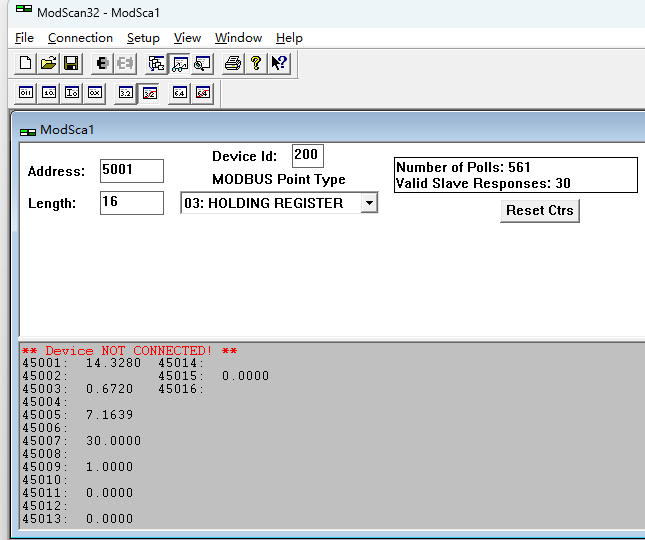

8.然后根据图中所示的参数进行设置,就能看到FMR20中连接RS485的数据了。跟在Smartblue里基本设置中的数据一致。
