CM442 五参数水质分析仪

CM442 五参数水质分析仪

五参数水质分析仪

E+H CM442
可配置型号 20 个
CM442可扩展的多参数现场设备，适用于所有行业. CM442是E+H水分析领域的核心，PH, ORP, 电导率、溶解氧、浊度、泥位计、余氯以及大表COD/氨氮/总磷/总氮等都集中到CM44X变送器上来，所以只要买一台设备就能够测所有的参数，功能非常强大。
获取报价 返回列表

技术参数

加入对比

Analyser

测量原理 UV photometric
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
过程温度 -20 至 60 °C (0 至 140 °F)
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
输出 / 通信 2 至 8x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器
输入 1 至 2x Memosens 数字输入

浓度

测量原理 Fluorescence 测量

电导率

测量原理 导电
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 6.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP66 / IP67
输入 1 至 2x Memosens 数字输入
输出 / 通信 2 至 8x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器
证书, declarations 和认证 EAC, cCSAus, MCERTS

Disinfection

测量原理 无氯
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 7.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
输入 1 至 2x Memosens 数字输入
输出 / 通信 2 至 4x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器
证书, declarations 和认证 EAC, cCSAus, MCERTS

ORP / Redox

测量原理 传感器 ORP / Redox
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay,
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 6.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP66 / IP67
输入 1 至 2x Memosens 数字输入
输出 / 通信 2 至 8x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器
证书, declarations 和认证 EAC, cCSAus, MCERTS

氧

测量原理 Amperometric 氧测量
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 7.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP67
输入 1 至 2x Memosens 数字输入
输出 / 通信 2 至 4x 0/4...20 mA 电流输出
Alarmrelay, 2x 继电器
证书, declarations 和认证 EAC, cCSAus, MCERTS

Sludge 物位

测量原理 超声波传感器
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 7.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP66 / IP67
输入 1 至 2x Memosens 数字输入
2x 0/4 至 20mA 输入可选
2x 数字输入可选
输出 / 通信 2 至 8x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet
证书, declarations 和认证 EAC, cCSAus, MCERTS

浊度

测量原理 四 beam alternating 轻
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay,
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 7.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP66 / IP67
输入 1 至 2x Memosens 数字输入
2x 0/4 至 20mA 输入可选
2x 数字输入可选
输出 / 通信 2 至 4x 0/4 至 20 mA 电流输出,
Alarmrelay, 2x 继电器
证书, declarations 和认证 EAC, cCSAus, MCERTS

pH

测量原理 Potentiometric
应用 模块化 4 导线控制器
Multichannel: 1/2 数字通道用于 Memosens protocol
Multiparameter: pH, redox, ISFET, 电导率电感和导电, 溶解氧, nitrate 和浊度二传感器 connectable 内 any 组合功能模块化可伸缩在 any 时间堵头和 play 用于 modules 和传感器
Characteristic 坚固塑料外壳所有非-ex 应用
设计 2x Memosens 输入, 2 至 4x 电流输出, Alarmrelay,
2x 继电器, SD card 用于软件 update 和 copy & paste 的 setup
材料 外壳底座: PC-FR
外壳密封: EPDM
尺寸 237 x 194 x 162 mm
9.33 x 7.64 x 6.38 英寸
过程温度 -20 至 60 °C (0 至 140 °F)
Ingress 防护 IP66 / IP67
输入 1 至 2x Memosens 数字输入
2x 0/4 至 20mA 输入可选
2x 数字输入可选
输出 / 通信 2 至 8x 0/4 至 20 mA 电流输出
Alarmrelay, 2x 继电器, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet
证书, declarations 和认证 EAC, cCSAus, MCERTS

CM442是用于非防爆场合，如果需要用于防爆工况，请选择 CM42。

不需要防护等级的，例如在机柜安装的场合，请用CM442R。

Liquiline CM442 数字式多参数变送器适用于所有过程监测和控制应用。1-/2-通道控制器通过无缝系统集成，操作简单，减少备件存储，节约时间和成本。Liquiline CM442不仅操作简便，而且能确保最大的过程安全性，是一流的变送器平台。

优势

简单灵活：一台控制器可用于所有的参数测量，直观的用户界面，自动传感器识别，预标定Memosens传感器实现即插即用。

适应性强：通用型模块，减少备件库存，随时轻松扩展至八通道测量系统

无缝系统集成：独特的通信标准组合，适用于各种类型的集散控制系统（DCS）

简单并安全的调试：通过SD卡与其他设备通信，设置方便，节约时间和成本

过程控制和安全性：通过内置网络服务器，操作者可以进行诊断数据远程访问、参数设置，或者通过任何网络浏览器访问设备参数 - 甚至可以通过智能手机

应用领域

Liquiline CM442 多参数变送器适用于所有非防爆区域，包括以下行业及其公用工程：

  • 食品&饮料
  • 生命科学
  • 电力&能源
  • 水&污水
  • 化工行业

Liquiline CM442兼容所有通用通信协议和接口，如：

  • 0/4...20 mA
  • HART
  • PROFIBUS DP
  • Modbus TCP / Modbus RS485
  • EtherNet/IP
  • 网络服务器

附件 / 备件 90

共 90 项备件 · 点击收起
订货号名称 / 说明

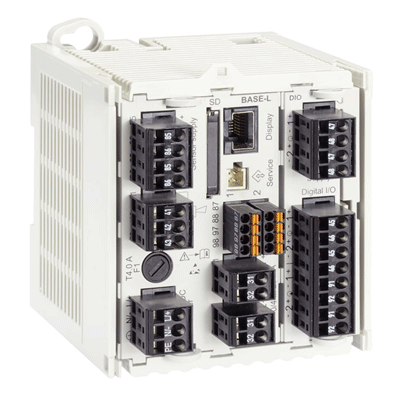

71100607基本组件power supply 24V AC/DC, 2x 0/4..20mA Out 2x digital sensor, alarm relay CM442/CSF48查看详情
7143130024V 基础BASE2-L模块查看详情
71100611CM442 电源模块power supply 100 - 230 V AC 50/60 Hz 2x 0/4..20mA Out 2x digital sensor, alarm relay查看详情
71431301CM442:BASE2-H模块查看详情
711110532路继电器, 2x 0/4..20mA OutCM442 / CM444 / C2x Relay, 2x 0/4..20mA Out CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
711253752路继电器CM442 / CM444 / CM448 / CSF48CM442R2x Relay CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
711253764路继电器CM442 / CM444 / CM448 / CSF48的4R附件4x Relay CM442 / CM444 / CM448 / CSF48查看详情
711356322路继电器, 2x 0/4..20mA OutCM442 / CM444 / C2x 0/4..20mA Out CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
71135634通讯模块:Modul ETH+Modbus TCP(+Webserver) Extendable via upgrade code to Profibus DP or Modbus RS485 or Modbus TCP or EtherNet/IP CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R Successor kit: 71575177 or 71575178查看详情
71575177Kit Module 485DP查看详情
71575178Kit Modbus 485MB 扩展模块查看详情
711356392路0/4..20mA InCM442 / CM444 / CM448 / CS2x 0/4..20mA In CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
71135638DIO模块2x digital in, 2x digital out CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
71272410只含硬件模块的附件:通过升级码来升级Modbus TCP 或 EtherNet(+Webserver) extendable via upgrade code to Modbus TCP or EtherNet/IP CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R查看详情
71477718Kit module 2DS Ex-i查看详情
711110532路继电器, 2x 0/4..20mA OutCM442 / CM444 / C2x Relay, 2x 0/4..20mA Out CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
711253752路继电器CM442 / CM444 / CM448 / CSF48CM442R2x Relay CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
711253764路继电器CM442 / CM444 / CM448 / CSF48的4R附件4x Relay CM442 / CM444 / CM448 / CSF48查看详情
711356322路继电器, 2x 0/4..20mA OutCM442 / CM444 / C2x 0/4..20mA Out CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R查看详情
71135634通讯模块:Modul ETH+Modbus TCP(+Webserver) Extendable via upgrade code to Profibus DP or Modbus RS485 or Modbus TCP or EtherNet/IP CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R Successor kit: 71575177 or 71575178查看详情

型号配置 / 参数对比

型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比

测量原理视频

点击播放

相关型号 20 / 29

共 29 个型号 · 点击收起
型号 名称
CM442-AAM1A2F061A+AKZ1 五参数水质分析仪
CM442-GRM1A2F060A 五参数水质分析仪
CM442-AAM1A2F210A+AK 五参数水质分析仪
CM442-AAM2A2F010A+AK 五参数水质分析仪
CM442-3P54/0 五参数水质分析仪
CM442-7AR2/0 五参数水质分析仪
CM442-45T8/0 五参数水质分析仪
CM442-4NM3/0 五参数水质分析仪
CM442-6811/0 五参数水质分析仪
CM442-2E91/0 五参数水质分析仪
CM442-5LN3/0 五参数水质分析仪
CM442-17854/0 五参数水质分析仪
CM442-AAM2A2F212A+AA 五参数水质分析仪
CM442-LLN0/0 五参数水质分析仪
CM442-2HX8/0 五参数水质分析仪
CM442-AAM2A2F210A 五参数水质分析仪
CM442-35E4/0 五参数水质分析仪
CM442-AAM2A3F010A+AK 五参数水质分析仪
CM442-3PQ7/0 五参数水质分析仪
CM442-AAM1A2F010B+AA 五参数水质分析仪

说明书下载 8

查看该型号全部资料
共 8 份文档 · 点击展开列表
BA

BA Liquiline CM442, CM444, CM448 中文版

Rev. 3123 158 页
在线预览
BA

Memosens 中文版

Rev. 0822 208 页
在线预览
BA

BA Liquiline CM442/CM444/CM448 英文版

Rev. 3225 170 页
在线预览
BA

Memosens 英文版

Rev. 0822 228 页
在线预览
BA

Operating Instructions 英文版

Rev. 0213 30 页
在线预览
BA

Operating Instructions 英文版

Rev. 0111 30 页
在线预览
TI

TI Liquiline CM442/CM444/CM448 中文版

Rev. 2925 56 页
在线预览
TI

TI Liquiline CM442/CM444/CM448 英文版

Rev. 2925 60 页
在线预览

服务案例

市政污水处理

市政污水处理 · 多参数应用案例

应用背景

城市污水处理厂的进水、生化与出水工段是市政污水处理行业的典型工况。项目以多参数为切入点，重点是在同一测点同时监测多个水质参数。

工况约束

出水指标波动、探头易被污泥与生物膜覆盖，而污水中含固率高、含腐蚀性组分，昼夜水量波动大的条件又进一步放大了这一点。因此多参数必须按参数组合、安装方式与清洗需求配置。

交付方案

交付按分析仪表来组织 — 按水质分析系统的整体方案选型。实施中按参数组合、安装方式与清洗需求配置，同时满足出水须稳定达到一级 A 标准并联网上传数据。

使用效果

运行结果表明：一个测点替代多台单参数仪表，投资与维护更省，该测点的测量置信度明显提高。

食品饮料

食品饮料 · 多参数应用案例

客户情况

食品饮料行业的典型场景是配料、杀菌、灌装与 CIP 清洗工段。本次测量对象为多参数，工作重点是：在同一测点同时监测多个水质参数。

面临的难点

现场工况为介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，加上清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗，常规配置很难长期胜任。方案需要按参数组合、安装方式与清洗需求配置。

实施方式

方案由分析仪表落地：按水质分析系统的整体方案选型。技术要点在于按参数组合、安装方式与清洗需求配置，并确保符合：须满足食品安全与卫生级（3-A / EHEDG）要求。

客户收益

实际效果上，一个测点替代多台单参数仪表，投资与维护更省，现场运维人员的工作负担随之下降。

化工制药

化工制药 · 多参数应用案例

项目背景

反应釜、计量罐与成品储罐区。本次项目围绕多参数展开，要解决的核心问题是：在同一测点同时监测多个水质参数。

工况挑战

现场介质与工况的特点是介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，而且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。因此多参数不能照搬通用配置，按参数组合、安装方式与清洗需求配置。

解决方案

阿仪科技技术团队按分析仪表的方式推进：按水质分析系统的整体方案选型。配置上按参数组合、安装方式与清洗需求配置，并同步对照：需满足防爆认证与 GMP 数据可追溯要求。

实施效果

投运后系统运行稳定，实际效果是：一个测点替代多台单参数仪表，投资与维护更省。

电力能源

电力能源 · 多参数应用案例

项目概况

项目现场在锅炉给水、汽机凝结水与脱硫脱硝系统。客户希望在既有装置上完善多参数配置，核心诉求是在同一测点同时监测多个水质参数。

技术难点

真正麻烦的是：高温高压，蒸汽与含盐水并存，并且高温高压下测量漂移，非计划停机代价极高。这些都要求多参数在配置时按参数组合、安装方式与清洗需求配置。

配置方案

按分析仪表组织供货与实施：按水质分析系统的整体方案选型。现场按参数组合、安装方式与清洗需求配置，并逐条核对：需满足电力行业规程与机组可用率指标。

投运表现

完成调试后，一个测点替代多台单参数仪表，投资与维护更省，测量数据可直接用于工艺调整与考核。
