RSG35通用型数据管理仪

1 电气连接

1.1接线要求

（1） 设备的所有连接均必须在断电条件下进行。（2）禁止将安全特低电压和危险电压线路一并接至继电器。（3）除了继电器和供电电压线路，仅可连接符合 EC/EN 61010-1 标准的限能电路。（4）进行其他电气连接前，必须建立接地连接。

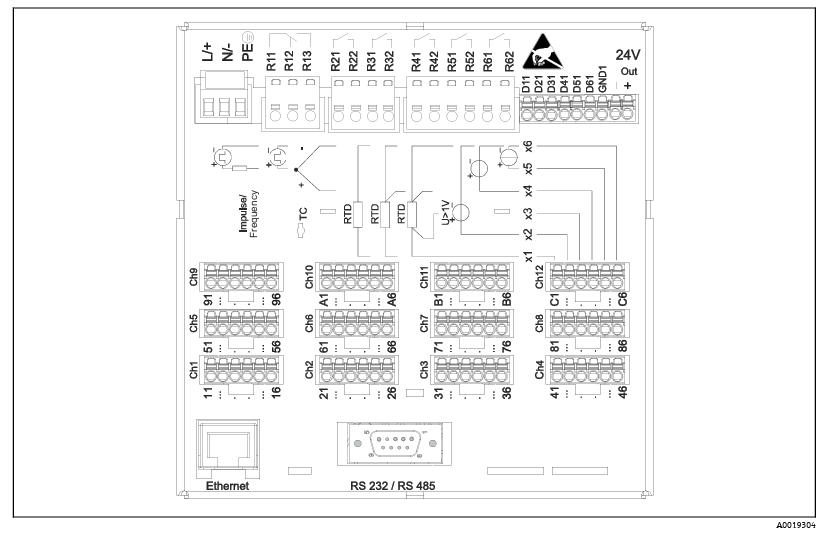

1.2设备背面的接线端子分配示意图

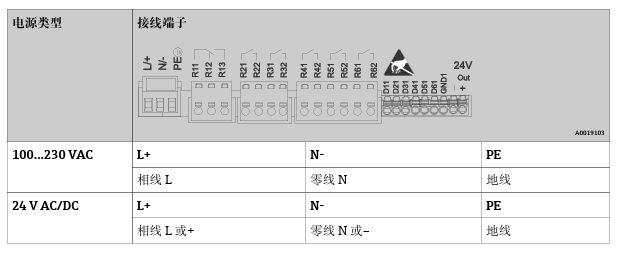

1.3RSG35仪器供电电压

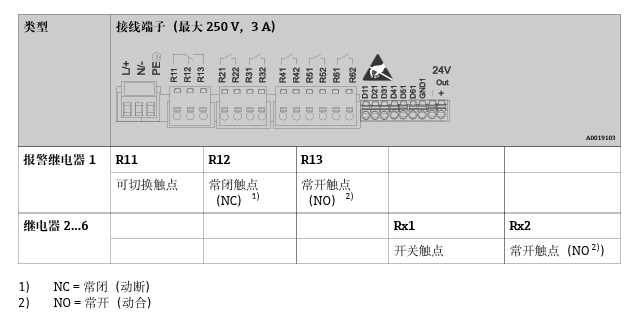

1.4继电器

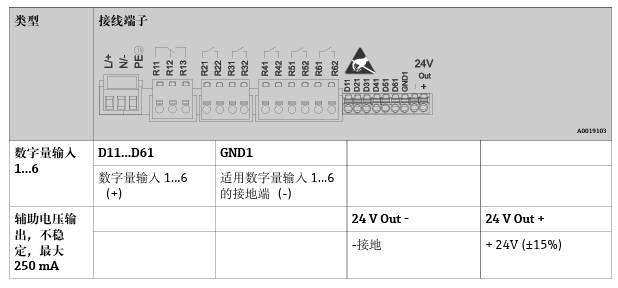

1.5数字量输入；辅助电压输出

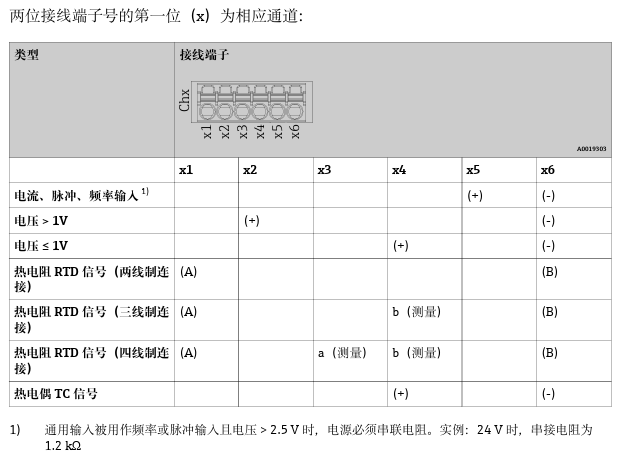

1.6模拟量输入

2操作方法

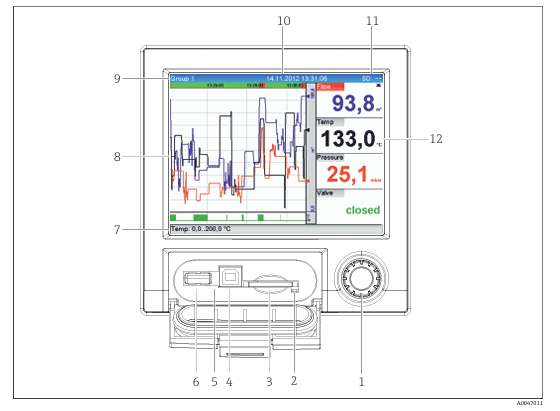

2.1打开面板的设备前面板示意图

操作说明：(1)“飞梭旋钮”：快进/慢退旋钮，按下操作/保持功能。 在显示模式下：旋转旋钮，在不同信号组中切换。按下旋钮，显示主菜单。 在设置模式下或在选择菜单中：逆时针方向旋转旋钮，向上或向左移动条目或光标，更改参数。顺时针方向旋转旋钮，向下或向右移动条目或光标，更改参数。 快速按下（< 2 s） =选择高亮功能参数，确认参数更改（按回车键）。 查看在线帮助：长按飞梭旋钮（> 3 s），显示所选功能参数的信息。按住飞梭旋钮中的“返回”（> 3 s）,即可立即退出菜单。设备切换至显示模式。

（2）SD卡插槽上的LED指示灯。设备读写SD卡时，橙色LED指示灯亮起。 LED指示灯亮起时，请勿取出SD卡！否则存在数据丢失的风险！（3）SD卡插槽。（4）USB B“从插槽”，例如连接至个人计算机或笔记本电脑。

（5）绿色LED指示灯亮起：带电。（6）USB A“主插槽”，例如连接U盘或外接键盘。（7）显示模式：以相应的通道颜色交替显示模拟量或数字量输入的状态（例如设置缩放范围）。 在设置模式下：可以显示不同的信息，取决于显示类型。

（8）显示模式：显示测量值窗口（例如曲线显示）。 在设置模式下：显示操作菜单。（9）在显示模式下：当前组名称，分析类型 设置模式：当前操作项名称（对话框标题）。

（10）在显示模式下：显示当前日期/时间。（11）在显示模式下：交替显示已使用的SD卡或U盘的百分比空间。 同时，交替显示状态图标和储存信息（参考下表）。 在设置模式下：显示当前“直接访问”操作密码。(12)在显示模式下：显示当前测量值以及故障/报警状态。
