CM42变送器+pH/ORP传感器电极接线
1.电源/信号接线

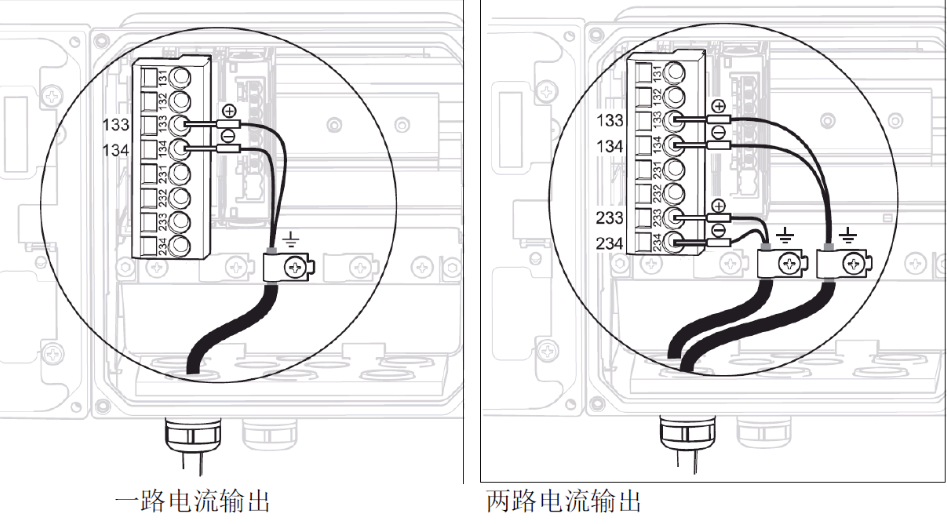

1.1 一路电流输出和两路电流输出(可选)

注: 供电电压容许范围是12.5 to 30 VDC 133接电压+,134接电压 - 。两路输出则233+,234 - 。
2.传感器接线

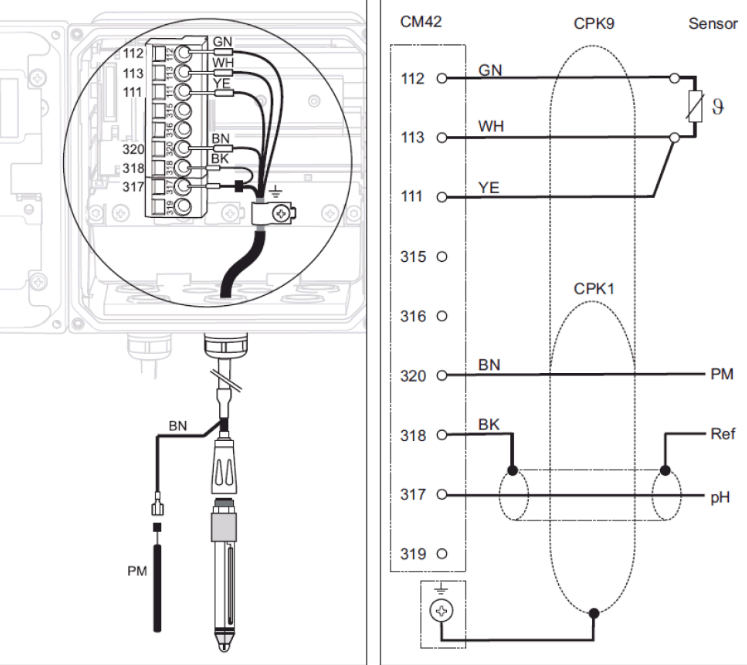

2.1 标准模拟传感器接线 (使用CPK9电缆)

1) 绿、白、黄三根温度线分别连接112,113,111号端子。2)同轴线的芯线和黑色屏蔽线分别代表测量和参比信号,分别连接317和318端子;棕色等电势线连接到320端子。3)传感器电缆屏蔽层需接地。
2.2 IsFET模拟传感器接线 (使用CPK12电缆)

1) 绿、白、黄三根温度线分别连接112,113,111号端子。2)同轴线的芯线和黑色屏蔽线分别代表测量和参比信号,分别连接315和318端子,红线连接316端子;棕色等电势线连接到320端子。3)传感器电缆屏蔽层需接地。

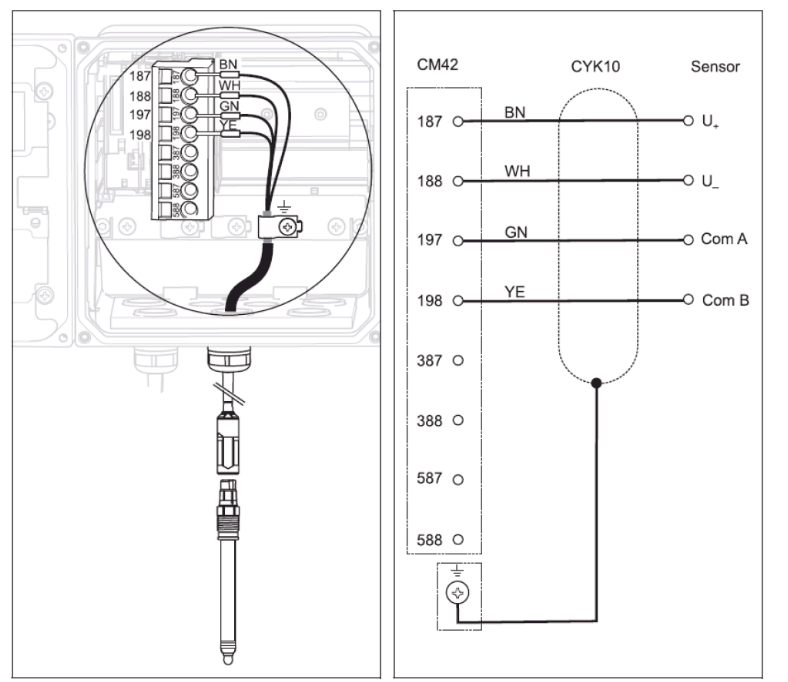

2.3 Memosens数字传感器接线
1)棕、白、绿、黄四根电缆线分别连接到187,188,197,198号端子。2)传感器电缆屏蔽层需接地注:须保证所有的缆塞拧紧、密封。
