CPM253/223变送器+pH/ORP传感器的接线示意图

1.接线

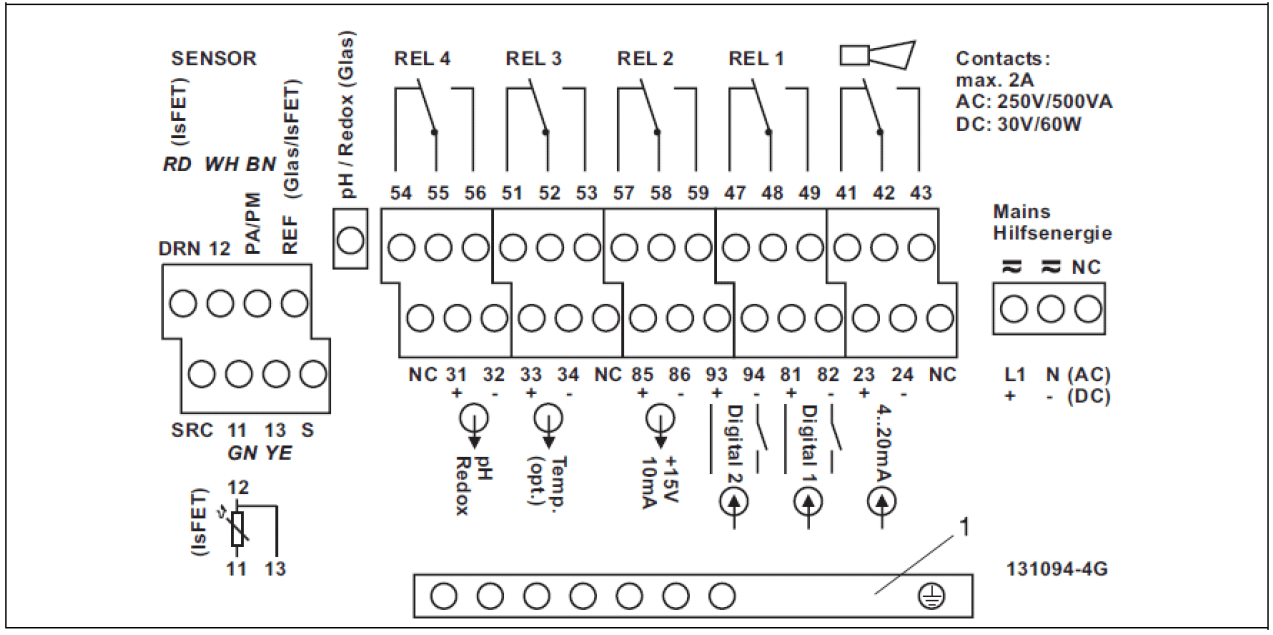

1.1连接模拟传感器

1)把随机提供的对应接线图贴到接线端子上  。2) 绿、白、黄三根温度线分别连接11，12，13号端子。3)标准模拟传感器 (使用CPK9电缆): 同轴线的线和黑色屏蔽线分别代表测量和参比信号，分别连接“pH”和“REF”端子，棕色等电势线连接到"PA/PM”端子。
4)ISFET模拟传感器 (使用CPK12电缆): 同轴线的芯线和黑色屏蔽线分别代表测量和参比信号，分别连接“SRC”和“REF”端子，红线连接DRN端子;棕色等电势线连接到“PA/PM”端子。5) 玻璃传感器电缆的外屏蔽接到“S”端子;IsFET专感器电缆的外屏蔽接到PE端子，PE端子接地。6)标记“NC”和未标记的端子不接。7)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。
8) 第一路电流输出 (pH) 接到31、32端子，第二路电流输出 (温度，可选) 接到33、34端子。电流输出为有源输出

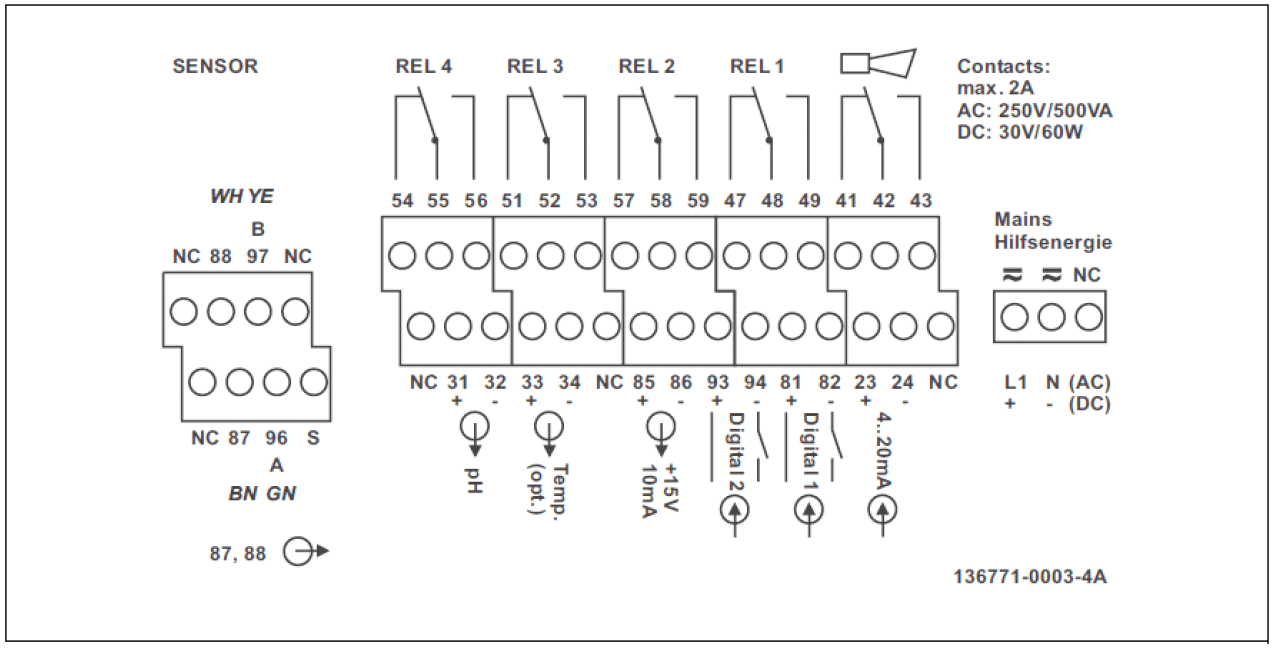

2.2连接Memosens数字传感器

1)把随机提供的对应接线图贴到接线端子上。2) 棕、白、绿、黄四根电缆线分别连接到87，8896，97号端子
3)标记“NC”和未标记的端子不接。4)220VAC电源接到L1和N端子: 24VDC电源接到+和-端子。
5) 第一路电流输出 (pH) 接到31、32端子，第二路电流输出(温度，可选) 接到33、34端子。电流输出为有源输出
注:须保证所有的缆塞拧紧、密封。
